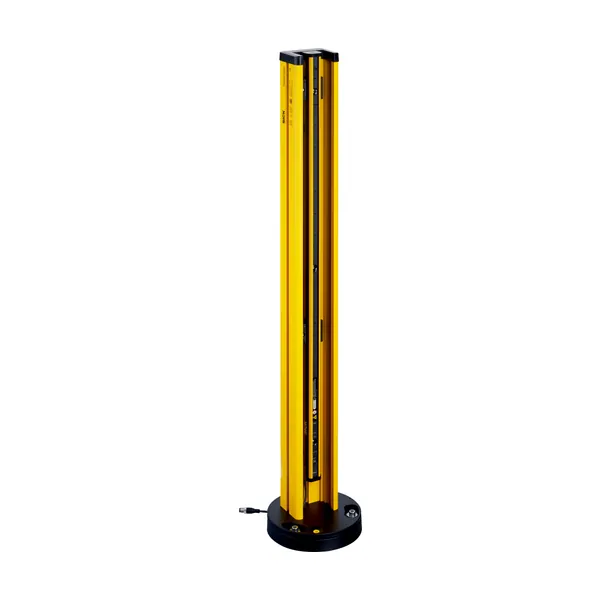

M4P-SA-PP4-F10801 Güvenlik Işık Perdesi
SICK

M4P-SA-PP4-F10801 Güvenlik Işık Perdesi

Parça no: 1154428Seri: deTem Güvenlik Işık Perdesi SerisiKategori: Güvenlik Sistemleri

Güvenlik Işık Perdesi · Tip 4 (IEC 61496) · PL e (ISO 13849) · SIL 3 (IEC 61508, IEC 62061)

  • Tip: Tip 4 (IEC 61496)
  • Performans seviyesi: PL e (ISO 13849)
  • Güvenlik için entegrasyon seviyesi: SIL 3 (IEC 61508, IEC 62061)
  • Koruma sınıfı: IP65 (IEC 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK deTem serisine ait bu güvenlik ışık perdesi Tip 4 (IEC 61496) sınıflandırması, PL e (ISO 13849) performans seviyesi, SIL 3 (IEC 61508, IEC 62061) güvenlik bütünlük seviyesi ve IP65 (IEC 60529) koruma sınıfı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 1154428. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Ürün modelideTem4
Uygulama alanıStandart endüstri ortamı
Fonksiyon prensibiVerici/Alıcı
Sistem parçasıVerici
Tarama mesafesi90 m
Işın demeti sayısı3
İki ışın arasındaki mesafe400 mm
SenkronizasyonOptik senkronizasyon
Entegre lazer kurulum yardımcısı✔
Teslimat KapsamıKomple koluna monte edilmiş verici, şunlardan oluşur: / 1 × M4P-SA03400B00 verici (1128432); ön montajı yapılmış SP1-1200 sistem soketi (2076834) ile birlikte / 1 × PP4-C108110000000 ayna kolonu (2139646) / 1 × BEF-1SHAHBKU2 FlexFix tutucu (2141969)
Emniyet tekniği parametreleri
TipTip 4 (IEC 61496)
Güvenlik için entegrasyon seviyesiSIL 3 (IEC 61508, IEC 62061)
KategoriKategori 4 (ISO 13849)
Performans seviyesiPL e (ISO 13849)
PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)6.6 × 10-9
TM (kullanım ömrü)20 yıl (ISO 13849)
Hata durumunda emniyetli durumEn az bir OSSD KAPALI durumda bulunur.
Fonksiyonlar
BilgideTem4 güvenlik bariyeri farklı fonksiyon paketleri ile kullanılabilir. Fonksiyon paketleri, kullanılan donanımdan elde edilir.
SP1 fonksiyon paketiKoruma modu / Işın kodlama / Tekrar çalışma kilidi / Kontaktör kontrolü (EDM) / Diagnostik çıkış (ADO) / IO-Link / Donanım: SP1 sistem soketli verici ve alıcı
SP2 fonksiyon paketiSP1 fonksiyon paketi dahildir / Koruma alanı genişliğinin manüel olarak ayarlanması / Muting (2 sinyalli Muting) / Kısmi Muting / Donanım: SP1 sistem soketli verici ve SP2 sistem soketli alıcı
DMM4 fonksiyon paketiSP2 fonksiyon paketi dahildir / Verici gücü ayarı / Muting (4 sinyalli Muting) / Çalışma modu seçimi / Güvenlik sensörlerinin girişleri (SDI) / Donanım: SP1 sistem soketli ve DMM4 genişleme modüllü verici ve alıcı
Arayüzler
Sistem bağlantısıErkek konnektör M12, 8 pinli
Konfigürasyon metoduSistem soketindeki DIP siviç / DMM4 üzerinden PC yazılımı (Safety Designer)
Gösterge elemanlarıDurum LED'leri
Elektrik
Koruma sınıfıIII (IEC 61140)
Gerilim kaynağı Uv24 V DC (19,2 V DC … 28,8 V DC)
Sinyal taşıma≤ 10 %
Mekanik
BoyutlarBoyutsal çizimlere bakınız
Ortam verileri
Koruma sınıfıIP65 (IEC 60529) / IP67 (IEC 60529)
Çalışma ortamı sıcaklığı–30 °C … +55 °C
Depolama sıcaklığı–30 °C … +70 °C
Hava nemliliği15 % … 95 %, yoğuşmasız
Titreşim dayanımı5 … 150 Hz, 3,5 mm / 1 g (EN 60068-2-6)
Darbe dayanımı15 g / 6 ms (EN 60068-2-27)
Sınıf3M4 (IEC TR 60721-4-3)
EMVCIEC 61496-1, IEC 61000-6-2, IEC 61000-6-4 uyarınca
Diğer veriler
Işık türüYakın kızılötesi (NIR), görülmez
Dalga uzunluğu850 nm
Entegre lazer kurulum yardımcısı✔
Işık türüGörünebilir kırmızı ışık
Lazer sınıfı2, Işının içerisine bakmayınız!
Sertifikalar
EU declaration of conformity✔
