M4C-SA-PP4-F10801 Güvenlik Işık Perdesi

Parça no: 1139184Seri: deTem Güvenlik Işık Perdesi SerisiKategori: Güvenlik Sistemleri

Güvenlik Işık Perdesi · Tip 4 (IEC 61496-1) · PL e (ISO 13849-1) · SIL 3 (IEC 61508)

  • Tip: Tip 4 (IEC 61496-1)
  • Performans seviyesi: PL e (ISO 13849-1)
  • Güvenlik için entegrasyon seviyesi: SIL 3 (IEC 61508)
  • Koruma sınıfı: IP65 (IEC 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK deTem serisine ait bu güvenlik ışık perdesi Tip 4 (IEC 61496-1) sınıflandırması, PL e (ISO 13849-1) performans seviyesi, SIL 3 (IEC 61508) güvenlik bütünlük seviyesi ve IP65 (IEC 60529) koruma sınıfı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 1139184. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Ürün modelideTem4 Core
Uygulama alanıStandart endüstri ortamı
Fonksiyon prensibiVerici/Alıcı
Sistem parçasıVerici
Algılama mesafesi kategorisiYüksek algılama mesafesi
Tarama mesafesi90 m
En az10 m … 70 m
Tipik10 m … 90 m
Işın demeti sayısı3
İki ışın arasındaki mesafe400 mm
SenkronizasyonOptik senkronizasyon

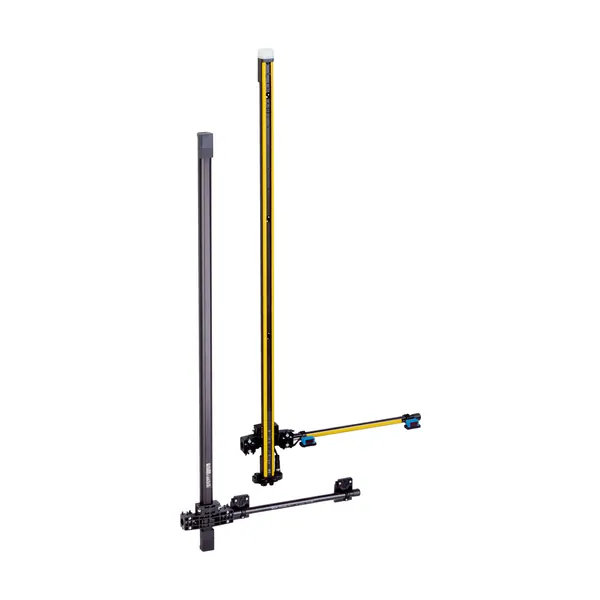

Teslimat KapsamıKomple koluna monte edilmiş verici, şunlardan oluşur: / 1 × M4C-SA0340HA10 verici (1082688) / 1 × PP4-C108110000000 ayna kolonu (2139646) / 1 × BEF-1SHAHBKU2 FlexFix tutucu (2141969)
Emniyet tekniği parametreleri
TipTip 4 (IEC 61496-1)
Güvenlik için entegrasyon seviyesiSIL 3 (IEC 61508)
KategoriKategori 4 (ISO 13849-1)
Performans seviyesiPL e (ISO 13849-1)
PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)3 x 10-9
TM (kullanım ömrü)20 yıl (ISO 13849-1)
Hata durumunda emniyetli durumEn az bir OSSD KAPALI durumda bulunur.
Arayüzler
Sistem bağlantısıM12 fiş, 5 pin
Flexi Loop uyumlu M12 erkek konnektör✔
İzin verilen hat uzunluğu50 m
Gösterge elemanlarıLEDs
Elektrik
Koruma sınıfıIII (IEC 61140)
Gerilim kaynağı Uv24 V DC (19,2 V DC … 28,8 V DC)
Sinyal taşıma≤ 10 %
Akım tüketimi≤ 50 mA
Güç tüketimi≤ 1,44 W (DC)
Mekanik
BoyutlarBoyutsal çizimlere bakınız
Sabit pozisyonda> 12 x kablo çapı
Hareketli durumda> 15 x kablo çapı
Ortam verileri
Koruma sınıfıIP65 (IEC 60529) / IP67 (IEC 60529)
Çalışma ortamı sıcaklığı–30 °C … +55 °C
Depolama sıcaklığı–30 °C … +70 °C
Hava nemliliği15 % … 95 %, yoğuşmasız
Titreşim dayanımı5 … 150 Hz, 3,5 mm / 1 g (EN 60068-2-6)
Darbe dayanımı15 g / 6 ms (EN 60068-2-27)
Sınıf3M4 (IEC TR 60721-4-3)
Diğer veriler
Işık türüYakın kızılötesi (NIR), görülmez
Sertifikalar
EU declaration of conformity✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
