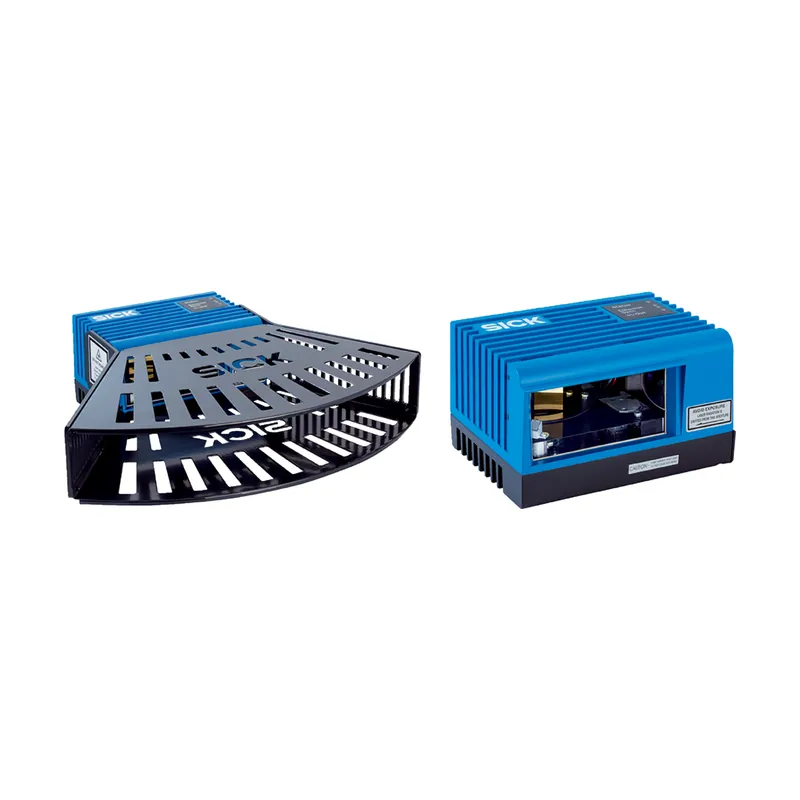

LMS4124R-13000S01 LiDAR Sensörü
SICK

LMS4124R-13000S01 LiDAR Sensörü

Parça no: 1116198Seri: LMS4000 LiDAR Sensörü SerisiKategori: LiDAR & Radar Sensörleri

LiDAR Sensörü · IP65 · Indoor · Ön taraf

  • Koruma sınıfı: IP65
  • Kullanım alanı: Indoor
  • Okuma alanı: Ön taraf
  • Işık kaynağı: Görünebilir kırmızı ışık (660 nm)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK LMS4000 serisine ait bu LiDAR sensörü IP65 koruma sınıfı, kullanım alanı Indoor, okuma alanı Ön taraf ve ışık kaynağı Görünebilir kırmızı ışık (660 nm) ile sunulur. LiDAR ve radar sensörleri çevrelerini tarayarak nesnelerin konumunu ve hareketini algılar; alan koruma, çarpışma önleme, navigasyon ve hacim ölçümü gibi uygulamalarda kullanılır. Parça numarası 1116198. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Kullanım alanıIndoor
Okuma alanıÖn taraf
Işık kaynağıGörünebilir kırmızı ışık (660 nm)
Lazer sınıfı2 (IEC 60825-1:2014, EN 60825-1:2014)
Yatay70°
Tarama frekansı600 Hz
Yatay0,0833°
Çalışma aralığı0,5 m … 5,5 m
%2 remisyon derecesinde3 m
%3,5 remisyon derecesinde3 m
%10 remisyon derecesinde4 m
Mekanik/Elektrik
Bağlantı tipi1 x M12, 5 pinli erkek konnektör (Power + I/O + Sync) / 1 x M12, 8 pinli dişi konnektör (Ethernet, 1 GBit/s) / 1 x M12, 5 pinli dişi konnektör (Encoder + I/O)
Besleme Gerilimi24 V DC, ± 25 %
Güç tüketimi≤ 16 W, çalıştırma aşaması maks. 29 W
Çıkış akımı≤ 100 mA
Gövde malzemesiAlüminyum döküm
Gövde rengiAçık mavi (RAL 5012)
Koruma sınıfıIP65
Koruma sınıfıIII
Elektrik güvenliğiIEC 61010-1:2011
Ağırlık3,7 kg
Boyutlar (U x G x Y)397 mm x 370 mm x 107 mm
MTBF80 yıl
MTTFd> 100 yıl
Emniyet tekniği parametreleri
MTTFD> 100 yıl
Performans
Tarama/görüntü frekansı504.600 ölçüm noktası/sn
Tepki süresi≥ 4,8 ms
Algılanabilir obje şekliHemen hemen gelişigüzel
Sistematik hata± 1 mm (0,7 m … 3 m) / ± 4 mm (0,5 m … 0,7 m; 3 m … 5,5 m)
İstatistiksel hata1,5 mm (0,7 m … 3 m) / 9 mm (0,5 m … 0,7 m; 3 m … 5,5 m)
Entegre uygulamalarÖlçüm verileri çıkışı
FiltreKare filtre / Kenar filtresi / Medyan filtresi / Parlama kompenzasyonu / Ortalama değer filtresi
Arayüzler
Ethernet✔ , TCP/IP, UDP/IP
FonksiyonÖlçüm verileri çıkışı (mesafe, RSSI, açı)
Veri aktarma hızı100 Mbit/s … 1.000 Mbit/s, Yarı/tam dupleks
Girişler2
Çıkışlar3
Enkoder girişleri2 (faz A ve faz B)
Senkronizasyon girişleri/çıkışları1 (Master / Slave)
Optik göstergeler4 LEDs
Konfigürasyon yazılımıSOPAS ET
Maksimum enkoder frekansıMax. 50 kHz
Ortam verileri
Remisyon derecesi2 % … 200 %
Elektromanyetik uyumluluk (EMV)EN 61000-6-3:2007+A1:2011 / IEC 61000-6-3:2006+AMD1:2010
Titreşim dayanımıEN 60068-2-6:2007
Darbe dayanımıEN 60068-2-27:2008
Çalışma ortamı sıcaklığı–10 °C … +50 °C
Depolama sıcaklığı–20 °C … +70 °C
Bağıl nem≤ 90 %, yoğuşmasız
Ortam ışığına dayanıklılık2.000 lx
Genel bilgiler
Kullanım hakkında bilgilerSensör, makineler için geçerli güvenlik normları kapsamında bir güvenlik bileşeni değildir. / Çalışma aralığı aşılırsa veya çalışma aralığının altına inilirse, rastgele ölçüm noktaları, hiç nesne içermemesine rağmen ilgili açı aralıklarına yansıtılır. Algılama sınırlaması olarak bir ışın ayırma, bu efekti önleyebilir.
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
cTUVus certificate✔
