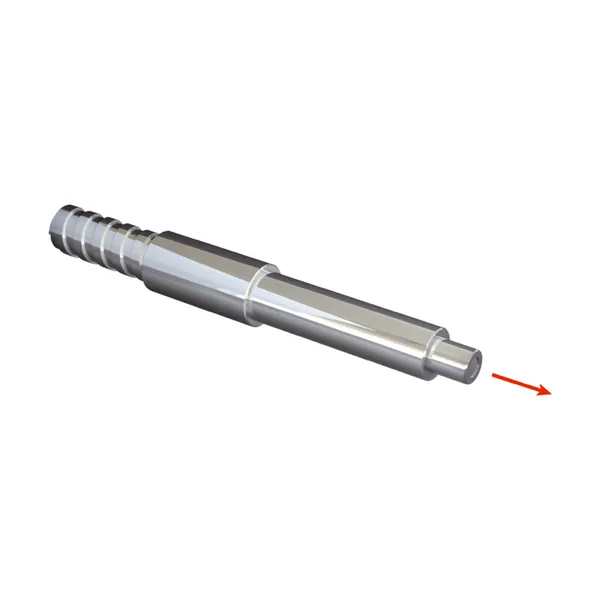

LL3-TW01-2 Fiber Optik Sensör
SICK

LL3-TW01-2 Fiber Optik Sensör

Parça no: 5321306Seri: Fiber optik kablolarKategori: Fiber Optik Sensörler

Fiber Optik Sensör · Fiber optik kablolar · Karşılıklı sistem · Dişli kovan

  • Cihaz tipi: Fiber optik kablolar
  • Fonksiyon prensibi: Karşılıklı sistem
  • Fiber optik kablo kafası formu: Dişli kovan

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK Fiber serisine ait bu fiber optik sensör cihaz tipi Fiber optik kablolar, fonksiyon prensibi Karşılıklı sistem ve fiber optik kablo kafası formu Dişli kovan ile sunulur. Fiber optik sensörler, elektronik birimi algılama noktasından uzağa alarak dar alanlarda, yüksek sıcaklıkta veya çok küçük nesnelerin algılanmasında esnek bir çözüm sunar. Parça numarası 5321306. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Cihaz tipiFiber optik kablolar
Fonksiyon prensibiKarşılıklı sistem, bir vericiden ve bir alıcıdan oluşur
Fiber optik kablo kafası formuDişli kovan
UygulamaIsıya dayanıklı (≥100°C)
Uyumlu fiberoptik güçlendiricilerGLL70, WLL80, WLL180, GLL170(T)
Maksimum algılama mesafesiKullanılan fiber optik kablo güçlendiricisine bağlıdır
Minimum nesne çapı0,4 mm
Işıma açısı60°
Entegre lensHayır
Ek lenslerin uygunluğuEvet
Kızılötesi ışıkla uyumlulukEvet
Adaptör uç kovanları gereklidirHayır
Teslimat kapsamındaMontaj, 4 x altı köşeli somun M4, 2 x rondela
Mekanik
Işık çıkışıDüz
Diş çapı (Gövde)M4
Fiber optik kablonun daralma çapı≥ 2,6 mm
Fiber optik kablonun 2 mm'den itibaren daralma uzunluğu≥ 3 mm
Fiber optik kablo uzunluğu2.000 mm
Bükme yarıçapı25 mm
Dinamik esneklik (robot teknolojileri)Hayır
Dış çap, fiber optik kablo bağlantısı2,2 mm
Fiber düzeniMultifiber
Göbek yapısıØ 1,5 mm (çok lifli) Multifiber
Fiber optik kablo kafasıPaslanmaz çelik
KorumaPaslanmaz çelik
FiberCam
Ağırlık13 g
Ortam verileri
Çalışma ortamı sıcaklığı–60 °C … +210 °C
WLL180T ile algılama mesafeleri
16 µs çalışma modu80 mm
70 µs çalışma modu230 mm
250 µs çalışma modu350 mm
2 ms çalışma modu560 mm
8 ms çalışma modu980 mm
BilgiGörülür kırmızı ışık türüne sahip fiber optik sensörler temelinde algılama mesafeleri
GLL170 ile algılama mesafeleri
250 µs çalışma modu534 mm
GLL170T ile algılama mesafeleri
50 µs çalışma modu821 mm
250 µs çalışma modu1.393 mm
