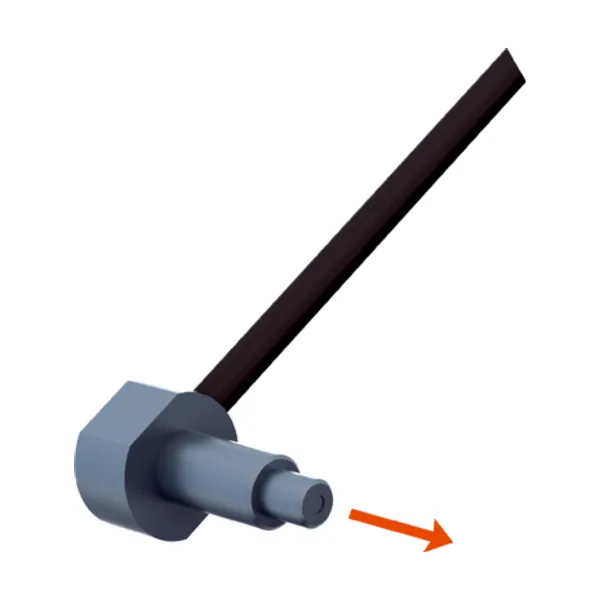

LL3-TV77 Fiber Optik Sensör
SICK

LL3-TV77 Fiber Optik Sensör

Parça no: 5326557Seri: Fiber optik kablolarKategori: Fiber Optik Sensörler

Fiber Optik Sensör · Fiber optik kablolar · Karşılıklı sistem · Dişli kovan, 90° yansıtma

  • Cihaz tipi: Fiber optik kablolar
  • Fonksiyon prensibi: Karşılıklı sistem
  • Fiber optik kablo kafası formu: Dişli kovan, 90° yansıtma

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK Fiber serisine ait bu fiber optik sensör cihaz tipi Fiber optik kablolar, fonksiyon prensibi Karşılıklı sistem ve fiber optik kablo kafası formu Dişli kovan, 90° yansıtma ile sunulur. Fiber optik sensörler, elektronik birimi algılama noktasından uzağa alarak dar alanlarda, yüksek sıcaklıkta veya çok küçük nesnelerin algılanmasında esnek bir çözüm sunar. Parça numarası 5326557. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Cihaz tipiFiber optik kablolar
Fonksiyon prensibiKarşılıklı sistem, bir vericiden ve bir alıcıdan oluşur
Fiber optik kablo kafası formuDişli kovan, 90° yansıtma
UygulamaYüksek oranda esnek (statik)
Uyumlu fiberoptik güçlendiricilerGLL70, WLL80, WLL180, GLL170(T), WLL24 Ex
Maksimum algılama mesafesiKullanılan fiber optik kablo güçlendiricisine bağlıdır
Minimum nesne çapı0,4 mm
Işıma açısı60°
Entegre lensHayır
Ek lenslerin uygunluğuHayır
Kızılötesi ışıkla uyumlulukHayır
Kısaltılabilir fiber optik kablo✔
Adaptör uç kovanları gereklidirHayır
Teslimat kapsamındaMontaj, 4 x altı köşeli somun M4, 4 x rondela, fiber optik kablo kesme aleti FC (5304141)
Mekanik
Işık çıkışıAçılı
Diş çapı (Gövde)M4
Fiber optik kablonun daralma çapı≥ 2,6 mm
Fiber optik kablonun 2 mm'den itibaren daralma uzunluğu≥ 3 mm
Fiber optik kablo uzunluğu2.000 mm
Bükme yarıçapı2 mm
Dinamik esneklik (robot teknolojileri)Hayır
Dış çap, fiber optik kablo bağlantısı2,2 mm
Fiber optik kablo kafasıPaslanmaz çelik
KorumaPolyethylen (PE)
FiberPolymethylmethacrylat (PMMA)
Ağırlık33 g
Ortam verileri
Çalışma ortamı sıcaklığı–40 °C … +70 °C
WLL180T ile algılama mesafeleri
16 µs çalışma modu340 mm
70 µs çalışma modu1.000 mm
250 µs çalışma modu1.800 mm
2 ms çalışma modu4.000 mm
8 ms çalışma modu4.000 mm
BilgiGörülür kırmızı ışık türüne sahip fiber optik sensörler temelinde algılama mesafeleri
GLL170 ile algılama mesafeleri
250 µs çalışma modu200 mm
GLL170T ile algılama mesafeleri
50 µs çalışma modu640 mm
250 µs çalışma modu1.068 mm
