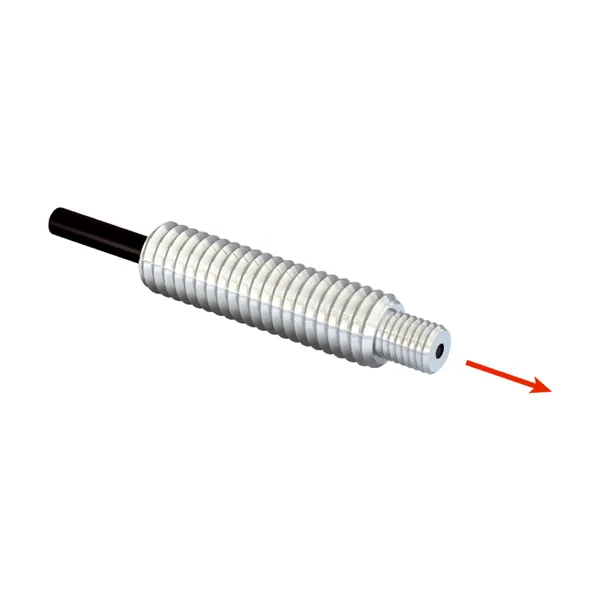

LL3-TH10 Fiber Optik Sensör
SICK

LL3-TH10 Fiber Optik Sensör

Parça no: 5325970Seri: Fiber optik kablolarKategori: Fiber Optik Sensörler

Fiber Optik Sensör · Fiber optik kablolar · Karşılıklı sistem · Dişli kovan

  • Cihaz tipi: Fiber optik kablolar
  • Fonksiyon prensibi: Karşılıklı sistem
  • Fiber optik kablo kafası formu: Dişli kovan

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK Fiber serisine ait bu fiber optik sensör cihaz tipi Fiber optik kablolar, fonksiyon prensibi Karşılıklı sistem ve fiber optik kablo kafası formu Dişli kovan ile sunulur. Fiber optik sensörler, elektronik birimi algılama noktasından uzağa alarak dar alanlarda, yüksek sıcaklıkta veya çok küçük nesnelerin algılanmasında esnek bir çözüm sunar. Parça numarası 5325970. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Cihaz tipiFiber optik kablolar
Fonksiyon prensibiKarşılıklı sistem, bir vericiden ve bir alıcıdan oluşur
Fiber optik kablo kafası formuDişli kovan
UygulamaIsıya dayanıklı (≥100°C)
Uyumlu fiberoptik güçlendiricilerGLL70, WLL80, WLL180, GLL170(T)
Maksimum algılama mesafesi1.600 mm (WLL80'nin 8 ms'deki algılama mesafesi)
Minimum nesne çapı0,02 mm
Işıma açısı60°
Entegre lensHayır
Ek lenslerin uygunluğuEvet
Kızılötesi ışıkla uyumlulukEvet
Adaptör uç kovanları gereklidirHayır
Teslimat kapsamındaMontaj, 4 x altı köşeli somun M4, 2 x rondela
Mekanik
Işık çıkışıDüz
Diş çapı (Gövde)M4
Fiber optik kablonun daralma çapı≥ 2,6 mm
Fiber optik kablonun 2 mm'den itibaren daralma uzunluğu≥ 3 mm
Fiber optik kablo uzunluğu1.000 mm
Bükme yarıçapı10 mm
Dinamik esneklik (robot teknolojileri)Hayır
Dış çap, fiber optik kablo bağlantısı2,2 mm
Fiber düzeniTek fiber
Göbek yapısıØ 0,8 mm Tek fiber
Fiber optik kablo kafasıBakır-çinko alaşımı (CuZn)
KorumaPolytetrafluorethylen (PTFE)
FiberCam
Ağırlık19 g
Ortam verileri
Çalışma ortamı sıcaklığı–60 °C … +200 °C
GLL70 ile algılama mesafeleri
50 µs çalışma modu155 mm
250 µs çalışma modu450 mm
1 ms çalışma modu605 mm
4 ms çalışma modu1.130 mm
WLL80 ile algılama mesafeleri
16 µs çalışma modu115 mm
70 µs çalışma modu345 mm
250 µs çalışma modu550 mm
500 µs çalışma modu680 mm
1 ms çalışma modu800 mm
2 ms çalışma modu1.055 mm
8 ms çalışma modu1.600 mm
BilgiGörülür kırmızı ışık türüne sahip fiber optik sensörler temelinde algılama mesafeleri
WLL180T ile algılama mesafeleri
16 µs çalışma modu50 mm
70 µs çalışma modu180 mm
250 µs çalışma modu300 mm
2 ms çalışma modu600 mm
8 ms çalışma modu640 mm
BilgiGörülür kırmızı ışık türüne sahip fiber optik sensörler temelinde algılama mesafeleri
GLL170 ile algılama mesafeleri
250 µs çalışma modu190 mm
GLL170T ile algılama mesafeleri
50 µs çalışma modu170 mm
250 µs çalışma modu250 mm
