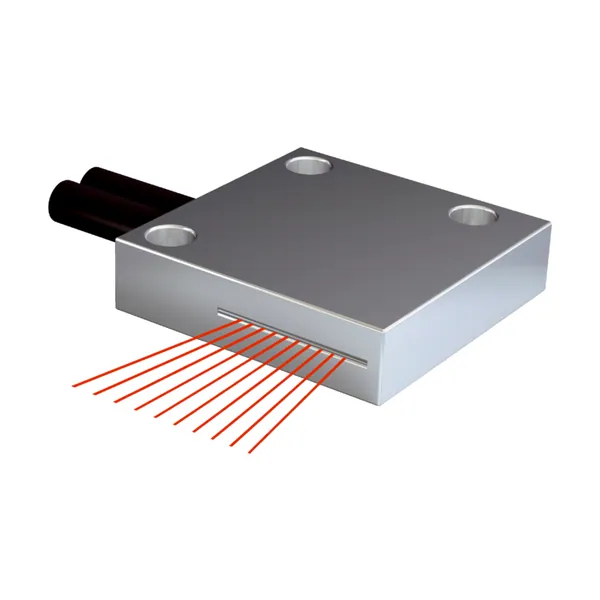

LL3-DZ03 Fiber Optik Sensör
SICK

LL3-DZ03 Fiber Optik Sensör

Parça no: 5326015Seri: Fiber optik kablolarKategori: Fiber Optik Sensörler

Fiber Optik Sensör · Fiber optik kablolar · Sensör sistemi · Yassı gövde yapısı, 90°…

  • Cihaz tipi: Fiber optik kablolar
  • Fonksiyon prensibi: Sensör sistemi
  • Fiber optik kablo kafası formu: Yassı gövde yapısı, 90° yansıtma, Array

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK Fiber serisine ait bu fiber optik sensör cihaz tipi Fiber optik kablolar, fonksiyon prensibi Sensör sistemi ve fiber optik kablo kafası formu Yassı gövde yapısı, 90° yansıtma, Array ile sunulur. Fiber optik sensörler, elektronik birimi algılama noktasından uzağa alarak dar alanlarda, yüksek sıcaklıkta veya çok küçük nesnelerin algılanmasında esnek bir çözüm sunar. Parça numarası 5326015. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Cihaz tipiFiber optik kablolar
Fonksiyon prensibiSensör sistemi
Fiber optik kablo kafası formuYassı gövde yapısı, 90° yansıtma, Array
UygulamaAlan tarama
Uyumlu fiberoptik güçlendiricilerGLL70, WLL80, WLL180, GLL170(T), WLL24 Ex
Maksimum algılama mesafesi1.050 mm (WLL80'nin 8 ms'deki algılama mesafesi)
Minimum nesne çapı0,02 mm
Işıma açısı60°
Entegre lensHayır
Ek lenslerin uygunluğuHayır
Kızılötesi ışıkla uyumlulukHayır
Kısaltılabilir fiber optik kablo✔
Adaptör uç kovanları gereklidirHayır
Teslimat kapsamındaFiber optik kablo kesme aleti FC (5304141)
Mekanik
Işık çıkışıAçılı
Fiber optik kablo kafası Sıralama genişliği11 mm
Fiber optik kablo uzunluğu2.000 mm
Bükme yarıçapı25 mm
Dinamik esneklik (robot teknolojileri)Hayır
Dış çap, fiber optik kablo bağlantısı2,2 mm
Fiber düzeniMultifiber
Göbek yapısıS: 16 x Ø 0,265 mm R: 16 x Ø 0,265 mm Multifiber
Fiber optik kablo kafasıBakır-çinko alaşımı (CuZn)
KorumaPolyethylen (PE)
FiberPolymethylmethacrylat (PMMA)
Ağırlık56 g
Ortam verileri
Çalışma ortamı sıcaklığı–40 °C … +70 °C
GLL70 ile algılama mesafeleri
50 µs çalışma modu140 mm
250 µs çalışma modu420 mm
1 ms çalışma modu575 mm
4 ms çalışma modu950 mm
WLL80 ile algılama mesafeleri
16 µs çalışma modu95 mm
70 µs çalışma modu285 mm
250 µs çalışma modu455 mm
500 µs çalışma modu535 mm
1 ms çalışma modu575 mm
2 ms çalışma modu725 mm
8 ms çalışma modu1.050 mm
BilgiGörülür kırmızı ışık türüne sahip fiber optik sensörler temelinde algılama mesafeleri
WLL180T ile algılama mesafeleri
16 µs çalışma modu50 mm
70 µs çalışma modu160 mm
250 µs çalışma modu280 mm
2 ms çalışma modu450 mm
8 ms çalışma modu590 mm
BilgiGörülür kırmızı ışık türüne sahip fiber optik sensörler temelinde algılama mesafeleri
GLL170 ile algılama mesafeleri
250 µs çalışma modu170 mm
GLL170T ile algılama mesafeleri
50 µs çalışma modu100 mm
250 µs çalışma modu200 mm
