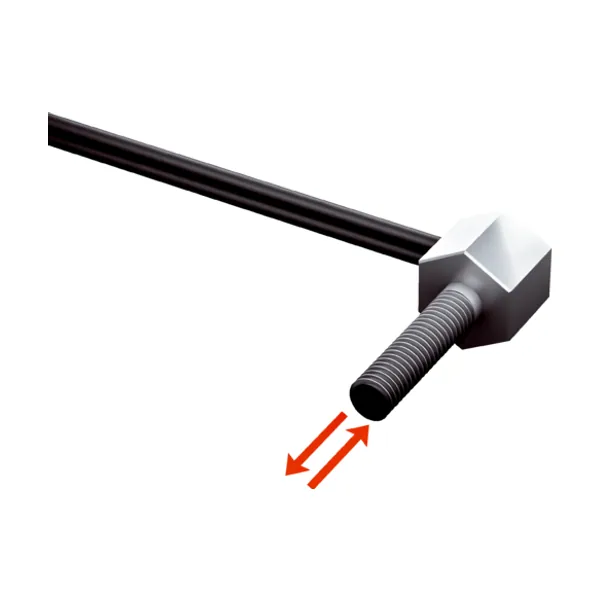

LL3-DV08 Fiber Optik Sensör
SICK

LL3-DV08 Fiber Optik Sensör

Parça no: 5336171Seri: Fiber optik kablolarKategori: Fiber Optik Sensörler

Fiber Optik Sensör · Fiber optik kablolar · Sensör sistemi · Dişli kovan, 90° yansıtma

  • Cihaz tipi: Fiber optik kablolar
  • Fonksiyon prensibi: Sensör sistemi
  • Fiber optik kablo kafası formu: Dişli kovan, 90° yansıtma

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK Fiber serisine ait bu fiber optik sensör cihaz tipi Fiber optik kablolar, fonksiyon prensibi Sensör sistemi ve fiber optik kablo kafası formu Dişli kovan, 90° yansıtma ile sunulur. Fiber optik sensörler, elektronik birimi algılama noktasından uzağa alarak dar alanlarda, yüksek sıcaklıkta veya çok küçük nesnelerin algılanmasında esnek bir çözüm sunar. Parça numarası 5336171. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Cihaz tipiFiber optik kablolar
Fonksiyon prensibiSensör sistemi
Fiber optik kablo kafası formuDişli kovan, 90° yansıtma
UygulamaStandart
Uyumlu fiberoptik güçlendiricilerGLL70, WLL80, WLL180, GLL170(T)
Maksimum algılama mesafesiKullanılan fiber optik kablo güçlendiricisine bağlıdır
Minimum nesne çapı0,015 mm
Işıma açısı60°
Entegre lensHayır
Ek lenslerin uygunluğuEvet
Kızılötesi ışıkla uyumlulukHayır
Kısaltılabilir fiber optik kablo✔
Adaptör uç kovanları gereklidirEvet
Teslimat kapsamındaMontaj, 2 x altı köşeli somun M3, 2 x rondela, adaptör kovanları, BF-WLL160-13 (1,3 mm), fiber optik kablo kesme aleti FC (5304141)
Mekanik
Işık çıkışıAçılı
Diş çapı (Gövde)M3
Fiber optik kablo uzunluğu1.000 mm
Bükme yarıçapı5 mm
Dinamik esneklik (robot teknolojileri)Hayır
Dış çap, fiber optik kablo bağlantısı1,3 mm
Fiber düzeniKoaksiyal
Göbek yapısıS: Ø 0,5 mm, R: 9 x Ø 0,25 mm Koaksiyal
Fiber optik kablo kafasıPirinç, nikel kaplı
KorumaPolyethylen (PE)
FiberPolymethylmethacrylat (PMMA)
Ağırlık19 g
Ortam verileri
Çalışma ortamı sıcaklığı–55 °C … +60 °C
WLL180T ile algılama mesafeleri
16 µs çalışma modu30 mm
70 µs çalışma modu90 mm
250 µs çalışma modu180 mm
2 ms çalışma modu250 mm
8 ms çalışma modu320 mm
BilgiGörülür kırmızı ışık türüne sahip fiber optik sensörler temelinde algılama mesafeleri
GLL170 ile algılama mesafeleri
250 µs çalışma modu40 mm
GLL170T ile algılama mesafeleri
50 µs çalışma modu30 mm
250 µs çalışma modu55 mm
