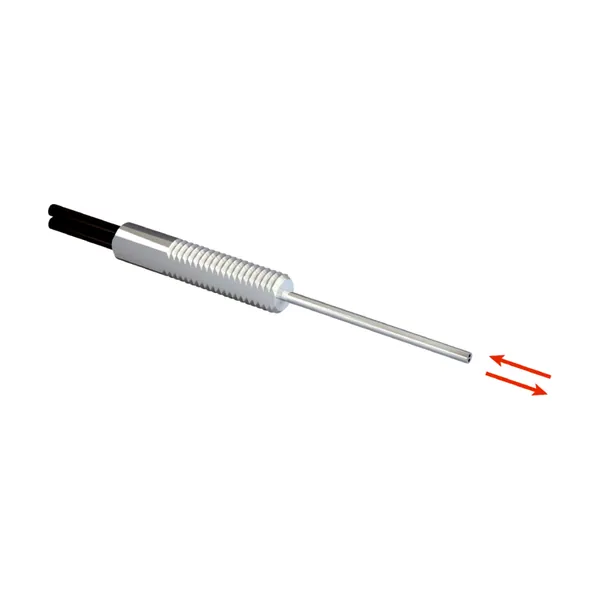

LL3-DT02 Fiber Optik Sensör
LL3-DT02 Fiber Optik Sensör
Fiber Optik Sensör · Fiber optik kablolar · Sensör sistemi · Dişli kovan, Uzun uç kovanı
- Cihaz tipi: Fiber optik kablolar
- Fonksiyon prensibi: Sensör sistemi
- Fiber optik kablo kafası formu: Dişli kovan, Uzun uç kovanı
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK Fiber serisine ait bu fiber optik sensör cihaz tipi Fiber optik kablolar, fonksiyon prensibi Sensör sistemi ve fiber optik kablo kafası formu Dişli kovan, Uzun uç kovanı ile sunulur. Fiber optik sensörler, elektronik birimi algılama noktasından uzağa alarak dar alanlarda, yüksek sıcaklıkta veya çok küçük nesnelerin algılanmasında esnek bir çözüm sunar. Parça numarası 5308085. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Cihaz tipi | Fiber optik kablolar |
| Fonksiyon prensibi | Sensör sistemi |
| Fiber optik kablo kafası formu | Dişli kovan, Uzun uç kovanı |
| Uygulama | Yüksek oranda esnek (statik), robot teknolojileri (dinamik olarak esnek) |
| Uyumlu fiberoptik güçlendiriciler | GLL70, WLL80, WLL180, GLL170(T) |
| Maksimum algılama mesafesi | 240 mm (WLL80'nin 8 ms'deki algılama mesafesi) |
| Minimum nesne çapı | 0,015 mm |
| Işıma açısı | 60° |
| Entegre lens | Hayır |
| Ek lenslerin uygunluğu | Hayır |
| Kızılötesi ışıkla uyumluluk | Hayır |
| Kısaltılabilir fiber optik kablo | ✔ |
| Adaptör uç kovanları gereklidir | Evet |
| Teslimat kapsamında | Montaj, 2 x altı köşeli somun M3, 2 x rondela, adaptör kovanları, BF-WLL160-10 adaptör kovanları (1,0 mm), fiber optik kablo kesme aleti FC (5304141) |
| Mekanik | |
| Işık çıkışı | Düz |
| Diş çapı (Gövde) | M3 |
| Fiber optik kablonun daralma çapı | ≥ 0,82 mm |
| Fiber optik kablonun 2 mm'den itibaren daralma uzunluğu | ≥ 15 mm |
| Fiber optik kablo uzunluğu | 500 mm |
| Bükme yarıçapı | 4 mm |
| Dinamik esneklik (robot teknolojileri) | Evet |
| Dış çap, fiber optik kablo bağlantısı | 1 mm |
| Fiber düzeni | Tek fiber |
| Göbek yapısı | 2 x Ø 0,25 mm Tek fiber |
| Fiber optik kablo kafası | Paslanmaz çelik |
| Koruma | Polyethylen (PE) |
| Fiber | Polymethylmethacrylat (PMMA) |
| Ağırlık | 16 g |
| Ortam verileri | |
| Çalışma ortamı sıcaklığı | –40 °C … +70 °C |
| GLL70 ile algılama mesafeleri | |
| 50 µs çalışma modu | 10 mm |
| 250 µs çalışma modu | 35 mm |
| 1 ms çalışma modu | 55 mm |
| 4 ms çalışma modu | 120 mm |
| WLL80 ile algılama mesafeleri | |
| 16 µs çalışma modu | 10 mm |
| 70 µs çalışma modu | 35 mm |
| 250 µs çalışma modu | 65 mm |
| 500 µs çalışma modu | 80 mm |
| 1 ms çalışma modu | 95 mm |
| 2 ms çalışma modu | 150 mm |
| 8 ms çalışma modu | 240 mm |
| Bilgi | Görülür kırmızı ışık türüne sahip fiber optik sensörler temelinde algılama mesafeleri |
| WLL180T ile algılama mesafeleri | |
| 16 µs çalışma modu | 10 mm |
| 70 µs çalışma modu | 30 mm |
| 250 µs çalışma modu | 60 mm |
| 2 ms çalışma modu | 140 mm |
| 8 ms çalışma modu | 225 mm |
| Bilgi | Görülür kırmızı ışık türüne sahip fiber optik sensörler temelinde algılama mesafeleri |
| GLL170 ile algılama mesafeleri | |
| 250 µs çalışma modu | 10 mm |
| GLL170T ile algılama mesafeleri | |
| 50 µs çalışma modu | 10 mm |
| 250 µs çalışma modu | 30 mm |
