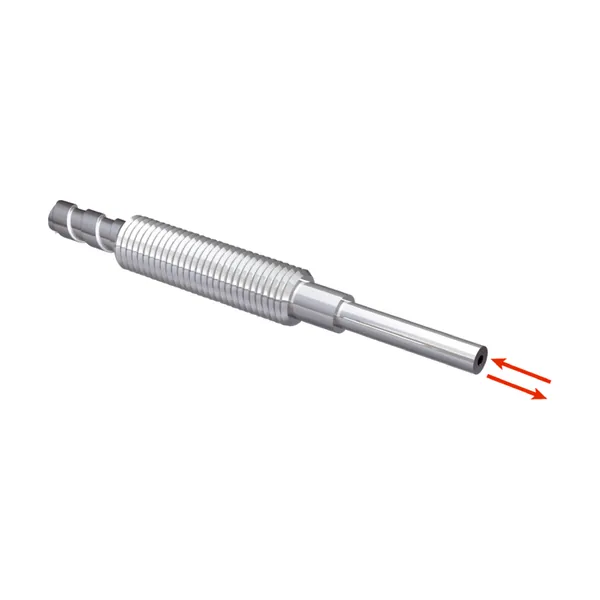

LL3-DH04 Fiber Optik Sensör
LL3-DH04 Fiber Optik Sensör
Fiber Optik Sensör · Fiber optik kablolar · Sensör sistemi · Dişli kovan, Uzun uç kovanı…
- Cihaz tipi: Fiber optik kablolar
- Fonksiyon prensibi: Sensör sistemi
- Fiber optik kablo kafası formu: Dişli kovan, Uzun uç kovanı, Bükülebilir uç kovanı, 90°…
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK Fiber serisine ait bu fiber optik sensör cihaz tipi Fiber optik kablolar, fonksiyon prensibi Sensör sistemi ve fiber optik kablo kafası formu Dişli kovan, Uzun uç kovanı, Bükülebilir uç… ile sunulur. Fiber optik sensörler, elektronik birimi algılama noktasından uzağa alarak dar alanlarda, yüksek sıcaklıkta veya çok küçük nesnelerin algılanmasında esnek bir çözüm sunar. Parça numarası 5326022. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Cihaz tipi | Fiber optik kablolar |
| Fonksiyon prensibi | Sensör sistemi |
| Fiber optik kablo kafası formu | Dişli kovan, Uzun uç kovanı, Bükülebilir uç kovanı, 90° yansıtma |
| Uygulama | Isıya dayanıklı (≥100°C) |
| Uyumlu fiberoptik güçlendiriciler | GLL70, WLL80, WLL180, GLL170(T) |
| Maksimum algılama mesafesi | 1.090 mm (WLL80'nin 8 ms'deki algılama mesafesi) |
| Minimum nesne çapı | 0,02 mm |
| Işıma açısı | 60° |
| Entegre lens | Hayır |
| Ek lenslerin uygunluğu | Hayır |
| Kızılötesi ışıkla uyumluluk | Evet |
| Adaptör uç kovanları gereklidir | Hayır |
| Teslimat kapsamında | Montaj, 2 x altı köşeli somun M6, 1 x rondela |
| Mekanik | |
| Işık çıkışı | Düz |
| Diş çapı (Gövde) | M6 |
| Fiber optik kablonun daralma çapı | ≥ 2,8 mm |
| Fiber optik kablonun 2 mm'den itibaren daralma uzunluğu | ≥ 60 mm |
| Uç kovanının en küçük bükme açısı | 10 mm |
| Fiber optik kablo uzunluğu | 2.000 mm |
| Bükme yarıçapı | 25 mm |
| Dinamik esneklik (robot teknolojileri) | Hayır |
| Dış çap, fiber optik kablo bağlantısı | 2,2 mm |
| Fiber düzeni | Multifiber |
| Göbek yapısı | S: 380 x Ø 0,5 µm R: 380 x Ø 0,5 µm Multifiber |
| Fiber optik kablo kafası | Paslanmaz çelik |
| Koruma | Paslanmaz çelik |
| Fiber | Cam |
| Ağırlık | 13 g |
| Ortam verileri | |
| Çalışma ortamı sıcaklığı | –30 °C … +350 °C |
| GLL70 ile algılama mesafeleri | |
| 50 µs çalışma modu | 165 mm |
| 250 µs çalışma modu | 410 mm |
| 1 ms çalışma modu | 570 mm |
| 4 ms çalışma modu | 950 mm |
| WLL80 ile algılama mesafeleri | |
| 16 µs çalışma modu | 120 mm |
| 70 µs çalışma modu | 300 mm |
| 250 µs çalışma modu | 500 mm |
| 500 µs çalışma modu | 595 mm |
| 1 ms çalışma modu | 665 mm |
| 2 ms çalışma modu | 900 mm |
| 8 ms çalışma modu | 1.090 mm |
| Bilgi | Görülür kırmızı ışık türüne sahip fiber optik sensörler temelinde algılama mesafeleri |
| WLL180T ile algılama mesafeleri | |
| 16 µs çalışma modu | 65 mm |
| 70 µs çalışma modu | 225 mm |
| 250 µs çalışma modu | 500 mm |
| 2 ms çalışma modu | 1.000 mm |
| 8 ms çalışma modu | 1.060 mm |
| Bilgi | Görülür kırmızı ışık türüne sahip fiber optik sensörler temelinde algılama mesafeleri |
| GLL170 ile algılama mesafeleri | |
| 250 µs çalışma modu | 150 mm |
| GLL170T ile algılama mesafeleri | |
| 50 µs çalışma modu | 150 mm |
| 250 µs çalışma modu | 360 mm |
