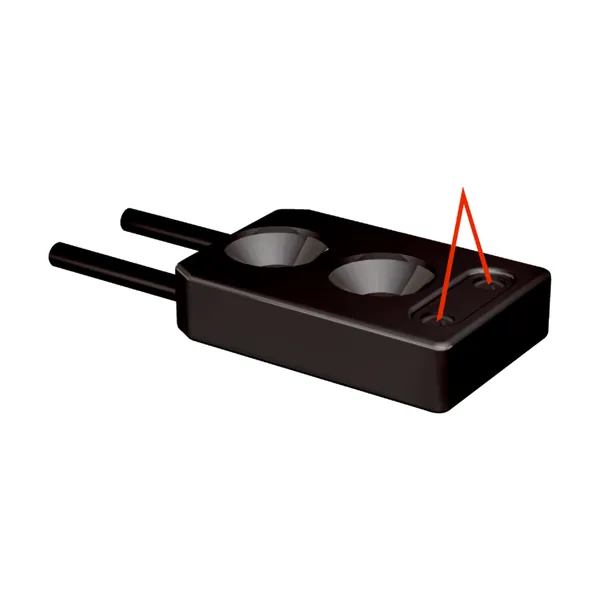

LL3-DC38 Fiber Optik Sensör
SICK

LL3-DC38 Fiber Optik Sensör

Parça no: 5322472Seri: Fiber optik kablolarKategori: Fiber Optik Sensörler

Fiber Optik Sensör · Fiber optik kablolar · Sensör sistemi · Yassı gövde yapısı, 90° yansıtma

  • Cihaz tipi: Fiber optik kablolar
  • Fonksiyon prensibi: Sensör sistemi
  • Fiber optik kablo kafası formu: Yassı gövde yapısı, 90° yansıtma

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK Fiber serisine ait bu fiber optik sensör cihaz tipi Fiber optik kablolar, fonksiyon prensibi Sensör sistemi ve fiber optik kablo kafası formu Yassı gövde yapısı, 90° yansıtma ile sunulur. Fiber optik sensörler, elektronik birimi algılama noktasından uzağa alarak dar alanlarda, yüksek sıcaklıkta veya çok küçük nesnelerin algılanmasında esnek bir çözüm sunar. Parça numarası 5322472. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Cihaz tipiFiber optik kablolar
Fonksiyon prensibiSensör sistemi
Fiber optik kablo kafası formuYassı gövde yapısı, 90° yansıtma
UygulamaLCD'ler/şeffaf nesneler/yarı iletkenler, sınırlı algılama mesafesi
Uyumlu fiberoptik güçlendiricilerGLL70, WLL80, WLL180, GLL170(T), WLL24 Ex, KTL180
Maksimum algılama mesafesi67 mm (WLL80'nin 8 ms'deki algılama mesafesi)
Minimum nesne çapı0,02 mm
Işıma açısı36°
Entegre lensEvet
Ek lenslerin uygunluğuHayır
Kızılötesi ışıkla uyumlulukHayır
Kısaltılabilir fiber optik kablo✔
Adaptör uç kovanları gereklidirEvet
Teslimat kapsamındaAdaptör kovanları, BF-WLL160-10 (1,0 mm) adaptör kovanları, fiber optik kablo kesme aleti FC (5304141)
Mekanik
Işık çıkışıAçılı
Fiber optik kablo uzunluğu2.000 mm
Bükme yarıçapı10 mm
Dinamik esneklik (robot teknolojileri)Hayır
Dış çap, fiber optik kablo bağlantısı1 mm
Fiber düzeniTek fiber
Göbek yapısı2 x Ø 0,5 mm Tek fiber
Fiber optik kablo kafasıAcrylnitril-Butadien-Styrol (ABS)
KorumaPolyethylen (PE)
FiberPolymethylmethacrylat (PMMA)
Ağırlık17 g
Ortam verileri
Çalışma ortamı sıcaklığı–40 °C … +50 °C
WLL80 ile algılama mesafeleri
16 µs çalışma modu2,4 mm … 10 mm
70 µs çalışma modu0 mm … 22 mm
250 µs çalışma modu0 mm … 31 mm
500 µs çalışma modu0 mm … 36 mm
1 ms çalışma modu0 mm … 42 mm
2 ms çalışma modu0 mm … 60 mm
8 ms çalışma modu0 mm … 67 mm
BilgiGörülür kırmızı ışık türüne sahip fiber optik sensörler temelinde algılama mesafeleri
WLL180T ile algılama mesafeleri
16 µs çalışma modu6 mm
70 µs çalışma modu6 mm
250 µs çalışma modu6 mm
2 ms çalışma modu1 mm … 10 mm
8 ms çalışma modu0 mm … 15 mm
BilgiGörülür kırmızı ışık türüne sahip fiber optik sensörler temelinde algılama mesafeleri
GLL170 ile algılama mesafeleri
250 µs çalışma modu0,8 mm … 8 mm
GLL170T ile algılama mesafeleri
50 µs çalışma modu1,8 mm … 9 mm
250 µs çalışma modu0 mm … 12,8 mm
KTL180 ile algılama mesafeleri
16 µs çalışma modu5,5 mm
200 µs çalışma modu5,5 mm
