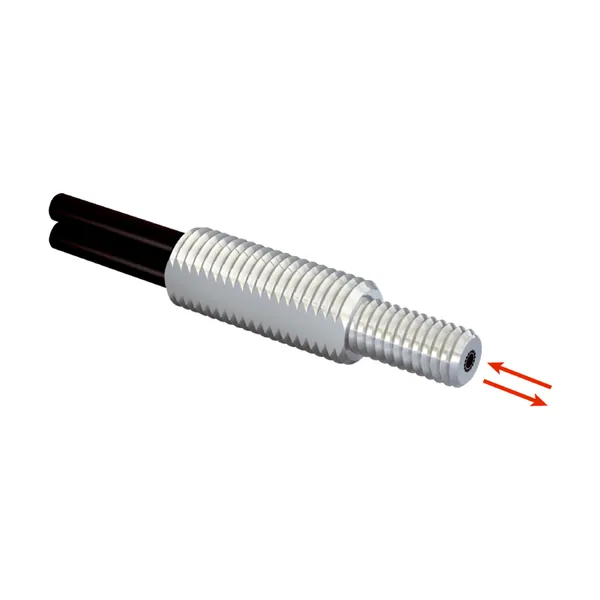

LL3-DB04 Fiber Optik Sensör
SICK

LL3-DB04 Fiber Optik Sensör

Parça no: 5325990Seri: Fiber optik kablolarKategori: Fiber Optik Sensörler

Fiber Optik Sensör · Fiber optik kablolar · Sensör sistemi · Dişli kovan

  • Cihaz tipi: Fiber optik kablolar
  • Fonksiyon prensibi: Sensör sistemi
  • Fiber optik kablo kafası formu: Dişli kovan

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK Fiber serisine ait bu fiber optik sensör cihaz tipi Fiber optik kablolar, fonksiyon prensibi Sensör sistemi ve fiber optik kablo kafası formu Dişli kovan ile sunulur. Fiber optik sensörler, elektronik birimi algılama noktasından uzağa alarak dar alanlarda, yüksek sıcaklıkta veya çok küçük nesnelerin algılanmasında esnek bir çözüm sunar. Parça numarası 5325990. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Cihaz tipiFiber optik kablolar
Fonksiyon prensibiSensör sistemi
Fiber optik kablo kafası formuDişli kovan
UygulamaStandart
Uyumlu fiberoptik güçlendiricilerGLL70, WLL80, WLL180, GLL170(T), KTL180
Maksimum algılama mesafesi1.250 mm (WLL80'nin 8 ms'deki algılama mesafesi)
Minimum nesne çapı0,015 mm
Işıma açısı60°
Entegre lensHayır
Ek lenslerin uygunluğuEvet
Kızılötesi ışıkla uyumlulukHayır
Kısaltılabilir fiber optik kablo✔
Adaptör uç kovanları gereklidirHayır
Teslimat kapsamındaMontaj, 2 x altı köşeli somun M6, 2 x rondela, fiber optik kablo kesme aleti FC (5304141)
Fiber optik kablo içinLL3-DA05, LL3-DA06, LL3-DA07, LL3-DA09
Mekanik
Işık çıkışıDüz
Diş çapı (Gövde)M6
Fiber optik kablonun daralma çapı≥ 4 mm
Fiber optik kablonun 2 mm'den itibaren daralma uzunluğu≥ 8 mm
Fiber optik kablo uzunluğu2.000 mm
Bükme yarıçapı25 mm
Dinamik esneklik (robot teknolojileri)Hayır
Dış çap, fiber optik kablo bağlantısı2,2 mm
Fiber düzeniKoaksiyal
Göbek yapısıS: Ø 1 mm, R: 16 x Ø 0,25 mm Koaksiyal
Fiber optik kablo kafasıPaslanmaz çelik
KorumaPolyethylen (PE)
FiberPolymethylmethacrylat (PMMA)
Ağırlık34 g
Ortam verileri
Çalışma ortamı sıcaklığı–40 °C … +70 °C
GLL70 ile algılama mesafeleri
50 µs çalışma modu185 mm
250 µs çalışma modu500 mm
1 ms çalışma modu700 mm
4 ms çalışma modu1.200 mm
WLL80 ile algılama mesafeleri
16 µs çalışma modu120 mm
70 µs çalışma modu300 mm
250 µs çalışma modu500 mm
500 µs çalışma modu600 mm
1 ms çalışma modu700 mm
2 ms çalışma modu800 mm
8 ms çalışma modu1.250 mm
BilgiGörülür kırmızı ışık türüne sahip fiber optik sensörler temelinde algılama mesafeleri
WLL180T ile algılama mesafeleri
16 µs çalışma modu90 mm
70 µs çalışma modu280 mm
250 µs çalışma modu500 mm
2 ms çalışma modu900 mm
8 ms çalışma modu1.350 mm
BilgiGörülür kırmızı ışık türüne sahip fiber optik sensörler temelinde algılama mesafeleri
GLL170 ile algılama mesafeleri
250 µs çalışma modu170 mm
GLL170T ile algılama mesafeleri
50 µs çalışma modu180 mm
250 µs çalışma modu320 mm
KTL180 ile algılama mesafeleri
16 µs çalışma modu2 mm
200 µs çalışma modu2 mm
