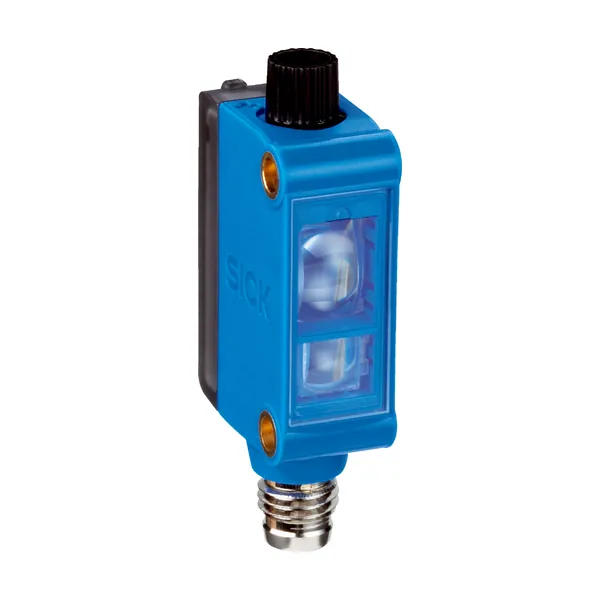

KTM-MB31191P Kontrast Sensörü
SICK

KTM-MB31191P Kontrast Sensörü

Parça no: 1062203Seri: KTM Kontrast Sensörü SerisiKategori: Kontrast, Renk & Parlaklık Sensörleri

Kontrast Sensörü · Menzil ≤ 12,5 mm · LED, Beyaz · PNP, NPN

  • Algılama mesafesi: ≤ 12,5 mm
  • Işık kaynağı: LED, Beyaz
  • Anahtarlama çıkışı: PNP, NPN
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK KTM serisine ait bu kontrast sensörü ≤ 12,5 mm algılama mesafesi, LED, Beyaz ışık kaynağı, PNP, NPN çıkış ve IP67 koruma sınıfı ile sunulur. Kontrast, renk ve parlaklık sensörleri; baskı işaretleri, renk farkları ve yüzey özellikleri üzerinden nesneleri ayırt ederek ambalaj ve baskı süreçlerinde konum ve kalite kontrolü sağlar. Parça numarası 1062203. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Gövde formuKüçük
Boyutlar ( G x Y x D)12 mm x 31,5 mm x 21 mm
Işık kaynağıLED, Beyaz
Işık çıkışıUzun cihaz tarafı
Işık demet çapıØ 2 mm (12,5 mm)
Işık noktası konumuYuvarlak
Alım filtrelemeYok
Algılama mesafesi≤ 12,5 mm
Algılama genişliği toleransı± 3 mm
GöstergeGösterge LED'i yeşil: durum göstergesi / Gösterge LED'i sarı: anahtarlama çıkışı Q durumu
AyarlamaPotansiyometre
Elektrik
Besleme Gerilimi12 V DC … 24 V DC
Sinyal taşıma≤ 5 Vss
Akım tüketimi3)
Anahtarlama frekansı10 kHz
Tepki süresi50 µs
Jitter25 µs
Anahtarlama çıkışıPNP, NPN
Anahtarlama çıkışı (gerilim)PNP: YÜKSEK = UV ≤ 2 V / LOW yaklaşık 0 V, NPN: YÜKSEK = yaklaşık UV / LOW ≤ 2 V
Anahtarlama tipiAydınlık/karanlık ile anahtarlama
Çıkış akımı Imax.50 mA
Süre kademesiYok
Koruma sınıfıIII
Koruma devreleriUV kutup değiştirme korumalı bağlantılar / Çıkış Q kısa devre korumalı / Parazitlenme palsini engelleme
BN 1+ (L+)
WH 2Q NPN
BU 3- (M)
BK 4Q PNP
Mekanik
Gövde malzemesiABS
Malzeme, optikPMMA
Ağırlık20 g
Ortam verileri
Çalışma ortamı sıcaklığı–10 °C … +55 °C
Depo ortam sıcaklığı–20 °C … +75 °C
Şok yüklenmesiIEC 60068 uyarınca
Koruma sınıfıIP67
UL-dosya no.NRKH.E348498 & NRKH7.E348498
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
cULus certificate✔
Photobiological safety (IEC EN 62471)✔
