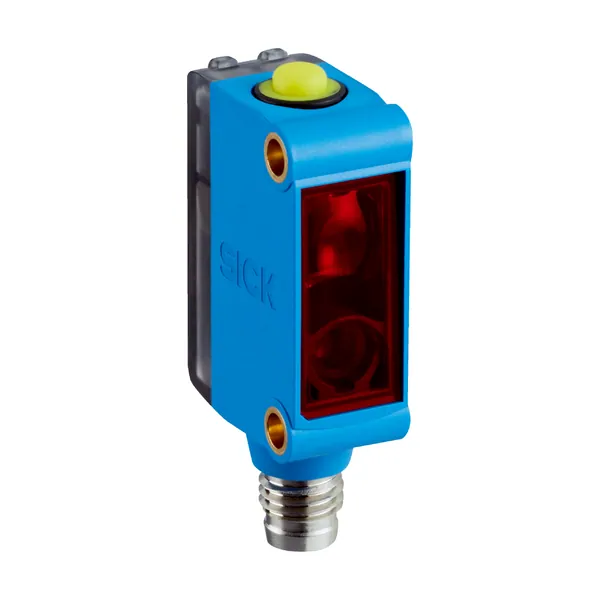

KTM-LP557A1P Kontrast Sensörü
SICK

KTM-LP557A1P Kontrast Sensörü

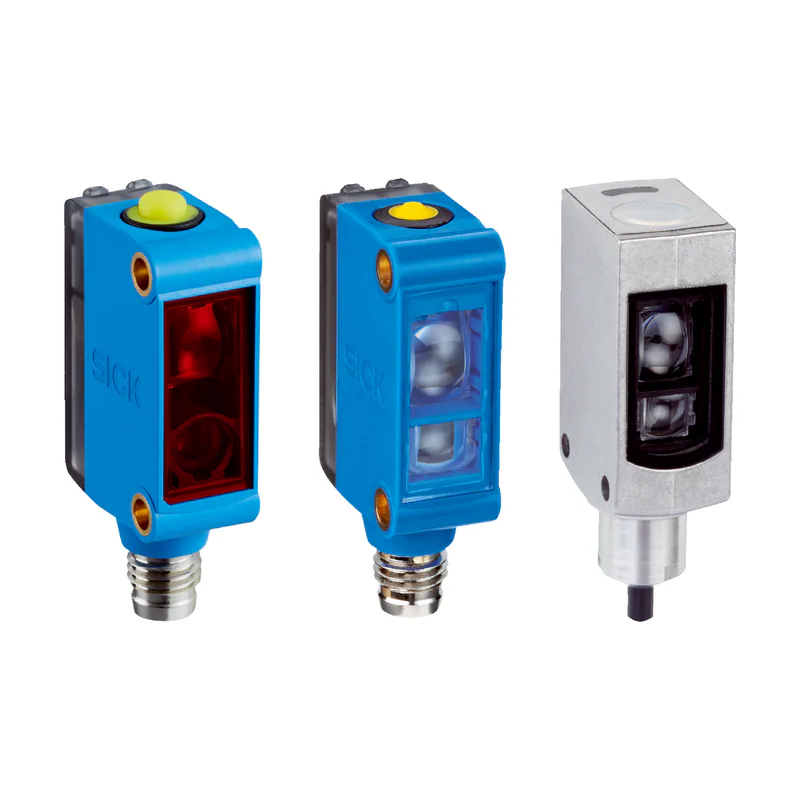

Parça no: 1107211Seri: KTM Kontrast Sensörü SerisiKategori: Kontrast, Renk & Parlaklık Sensörleri

Kontrast Sensörü · Menzil ≤ 250 mm · Lazer, Görünebilir kırmızı ışık · PNP

  • Algılama mesafesi: ≤ 250 mm
  • Işık kaynağı: Lazer, Görünebilir kırmızı ışık
  • Anahtarlama çıkışı: PNP
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK KTM serisine ait bu kontrast sensörü ≤ 250 mm algılama mesafesi, Lazer, Görünebilir kırmızı ışık ışık kaynağı, PNP çıkış ve IP67 koruma sınıfı ile sunulur. Kontrast, renk ve parlaklık sensörleri; baskı işaretleri, renk farkları ve yüzey özellikleri üzerinden nesneleri ayırt ederek ambalaj ve baskı süreçlerinde konum ve kalite kontrolü sağlar. Parça numarası 1107211. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Gövde formuKüçük
Boyutlar ( G x Y x D)12 mm x 31,5 mm x 21 mm
Işık kaynağıLazer, Görünebilir kırmızı ışık
Işık çıkışıUzun cihaz tarafı
Işık demet çapıØ 1,8 mm (250 mm)
Işık noktası konumuYuvarlak
Alım filtrelemeYok
Dalga uzunluğu680 nm
Lazer sınıfıI
Algılama mesafesi≤ 250 mm
Algılama genişliği toleransı± 30 mm
Maks. hat hızı10 m/s
GöstergeGösterge LED'i yeşil: durum göstergesi / Gösterge LED'i sarı: anahtarlama çıkışı Q durumu
AyarlamaÖğretme tuşu, Öğretme tuşu
Öğretme çalışmasıStatik/dinamik 2 noktalı öğretme + benek yakını
Arayüzler
IO-Link✔ , V1.1
Veri aktarma hızı38,4 kbit/s (COM2)
Döngü süresi2,3 ms
Proses verisi uzunluğu16 Bit
Proses verisi yapısı ABit 0 = Anahtarlama sinyali QL1 / Bit 1 = Anahtarlama sinyali QL2 / Bit 2 = Anahtarlama sinyali QInt1 / Bit 3 … 5 = boş / Bit 6 … 15 = Ölçüm değeri
Proses verisi yapısı BBit 0 = Anahtarlama sinyali QL1 / Bit 1 = Anahtarlama sinyali QL2 / Bit 2 = Anahtarlama sinyali QInt1 / Bit 3 … 15 = boş
Dijital çıkışQ1, Q2
Adet2
Elektrik
Besleme Gerilimi10 V DC … 30 V DC
Sinyal taşıma≤ 5 Vss
Akım tüketimi2)
Anahtarlama frekansı1,5 kHz
Tepki süresi333 µs
Jitter122 µs
Doğruluk0,15 mm
Anahtarlama çıkışıPNP
Anahtarlama çıkışı (gerilim)PNP: YÜKSEK = UV ≤ 2 V / LOW yaklaşık 0 V
Anahtarlama tipiAydınlık/karanlık ile anahtarlama
Çıkış akımı Imax.100 mA
Hafıza süresi (ET)250 ms
Süre kademesiKapanma gecikmesi, 520 msn (IO-Link aracılığıyla)
Koruma sınıfıIII
Koruma devreleriUV kutup değiştirme korumalı bağlantılar / Çıkış Q kısa devre korumalı / Parazitlenme palsini engelleme
BN 1+ (L+)
WH 2Q
BU 3- (M)
BK 4Q/C
Mekanik
Gövde malzemesiABS
Malzeme, optikPMMA
AğırlıkYakl. 11 g
Ortam verileri
Çalışma ortamı sıcaklığı–20 °C … +50 °C
Depo ortam sıcaklığı–40 °C … +70 °C
Şok yüklenmesiIEC 60068 uyarınca
Koruma sınıfıIP67
UL-dosya no.E181493
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
cULus certificate✔
IO-Link certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
