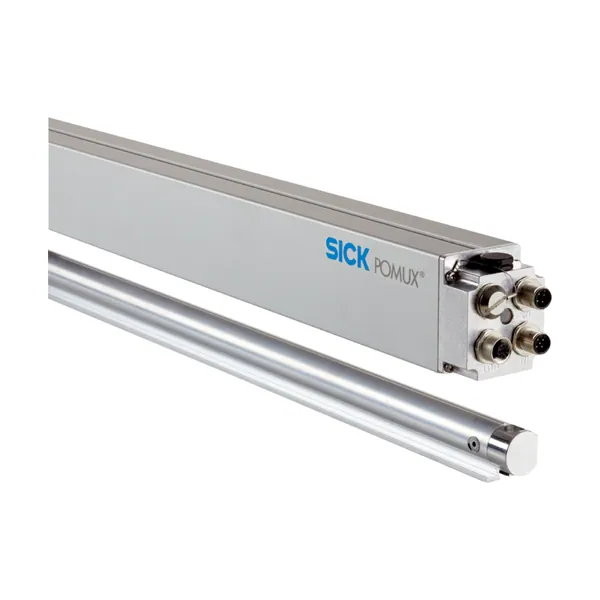

KHK53-PXF00548 Lineer Enkoder
SICK

KHK53-PXF00548 Lineer Enkoder

Parça no: 1036168Seri: KH53 Lineer Enkoder SerisiKategori: Enkoderler & Motion Control

Lineer Enkoder · PROFIBUS DP · Çözünürlük 0,1 mm · 10 V … 32 V

  • İletişim arayüzü: PROFIBUS DP
  • Çözünürlük: 0,1 mm
  • Besleme Gerilimi: 10 V … 32 V
  • Bağlantı tipi: Erkek konnektör, 3x, M12
  • Koruma sınıfı: IP67, Erkek konnektör karşılığı takılı olduğunda (IEC 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK KH53 serisine ait bu lineer enkoder PROFIBUS DP arayüzü, 0,1 mm çözünürlük, 10 V … 32 V besleme ve Erkek konnektör, 3x, M12 bağlantı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1036168. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)20 yıl (EN ISO 13849)
Performans
Ölçüm mesafesi0 m … 548 m
Çözünürlük0,1 mm
Yol alma hızı6,6 m/s
Tekrarlanabilirlik1 mm
Ölçüm hassasiyeti± 2000 + ME (Tu-25° C) Tk µm
Arayüzler
İletişim arayüzüPROFIBUS DP
Bus arayüzüRS-485, EN 50 170-2 (DIN 19245 Bölüm 1–3) uyarınca optokuplörle galvanizli olarak ayrılmıştır
Pozisyon oluşturma süresi+ 1,1 ms
Adres ayarı0 … 127, Hex svici veya protokol
Veri protokolüPROFIBUS DP temel fonksiyonları (DP-V0)
Haberleşme hattı için sonlandırıcıHarici erkek konnektör üzerinden
Set (elektronik ayar)Protokol üzerine
Enkoder profiliEnkoder için profil (07hex) - Sınıf 2
Veri aktarım oranı (Baudrate)9,6 kBaud … 12 MBaud, otomatik algılama
Durum bilgisiÇalışma (LED yeşil) / Bus aktivitesi (LED kırmızı)
Elektrik
Başlatma süresi2 s
Besleme Gerilimi10 V … 32 V
Güç tüketimi2,5 W
Bağlantı tipiErkek konnektör, 3x, M12
Mekanik
Ağırlık6,7 kg
Boyut örnekleme elemanı uzunluğuBkz. Hesaplama örneği
Konum toleransı± 20 mm, bkz. Konum toleransları grafiği
Malzeme, okuyucu kafaAlMgSiPbF28
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-4 uyarınca
Koruma sınıfıIP67, Erkek konnektör karşılığı takılı olduğunda (IEC 60529)
Çalışma sıcaklığı aralığı–30 °C … +70 °C
Depolama sıcaklığı aralığı–40 °C … +85 °C
Darbelere karşı direnç30 g, 10 ms (DIN EN 60 068-2-27)
Titreşimlere karşı direnç10 g, 20 Hz … 250 Hz (EN 60068-2-6)
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
