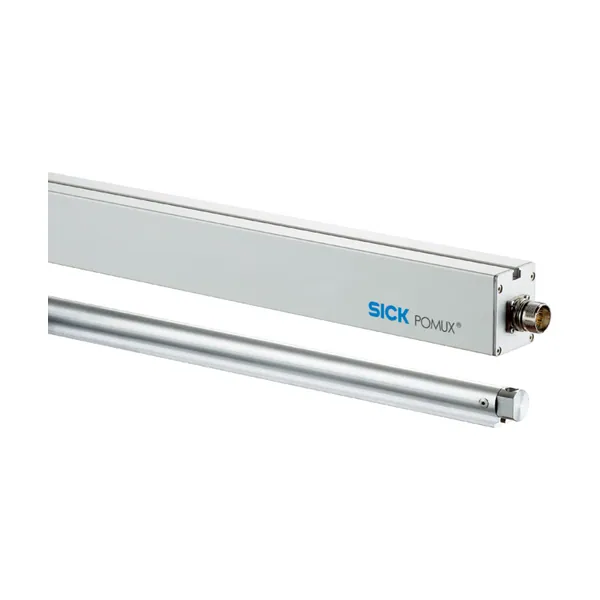

KHK53-AXT01700 Lineer Enkoder
SICK

KHK53-AXT01700 Lineer Enkoder

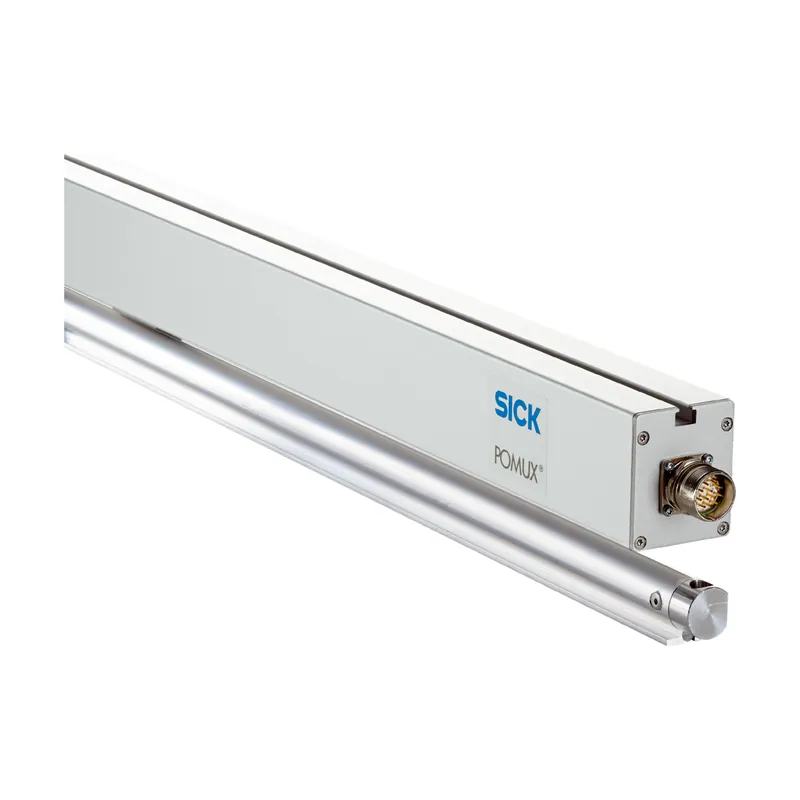

Parça no: 1030080Seri: KH53 Lineer Enkoder SerisiKategori: Enkoderler & Motion Control

Lineer Enkoder · SSI · Çözünürlük 0,1 mm · 10 V … 32 V

  • İletişim arayüzü: SSI
  • Çözünürlük: 0,1 mm
  • Besleme Gerilimi: 10 V … 32 V
  • Bağlantı tipi: Kablo, 12 telli, 5 m
  • Koruma sınıfı: IP66 (IEC 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK KH53 serisine ait bu lineer enkoder SSI arayüzü, 0,1 mm çözünürlük, 10 V … 32 V besleme ve Kablo, 12 telli, 5 m bağlantı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1030080. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)21 yıl (EN ISO 13849)
Performans
Ölçüm mesafesi0 m … 1.700 m
Çözünürlük0,1 mm
Yol alma hızı6,6 m/s
Tekrarlanabilirlik0,3 mm
Ölçüm hassasiyeti± 1000 + ME (Tu-25 °C) Tk µm
Arayüzler
İletişim arayüzüSSI
Pozisyon oluşturma süresi+ 0,8 ms
Arayüz, dijital, sesiSSI, 24 Bit, gri
Yapılandırma ara kesitiRS-422 / Default OFF / Dört telli aktarma, asenkron, tam çift yönlü / Veri formatı: 1 başlama biti, 8 veri biti, 1 durma biti, eşlik yok / Veri protokolü: ASCII Baud hızı 9600 RS-422
Elektrik
Başlatma süresi2 s
Besleme Gerilimi10 V … 32 V
Akım tüketimi250 mA
Bağlantı tipiKablo, 12 telli, 5 m
Mekanik
Ağırlık5,2 kg
Boyut örnekleme elemanı uzunluğuBkz. Hesaplama örneği
Konum toleransı± 10 mm, bkz. Konum toleransları grafiği
Malzeme, okuyucu kafaAlMgSiPbF28
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-4 uyarınca
Koruma sınıfıIP66 (IEC 60529)
Çalışma sıcaklığı aralığı–20 °C … +60 °C
Depolama sıcaklığı aralığı–40 °C … +85 °C
Darbelere karşı direnç30 g, 10 ms (DIN EN 60 068-2-27)
Titreşimlere karşı direnç10 g, 20 Hz … 250 Hz (EN 60068-2-6)
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
