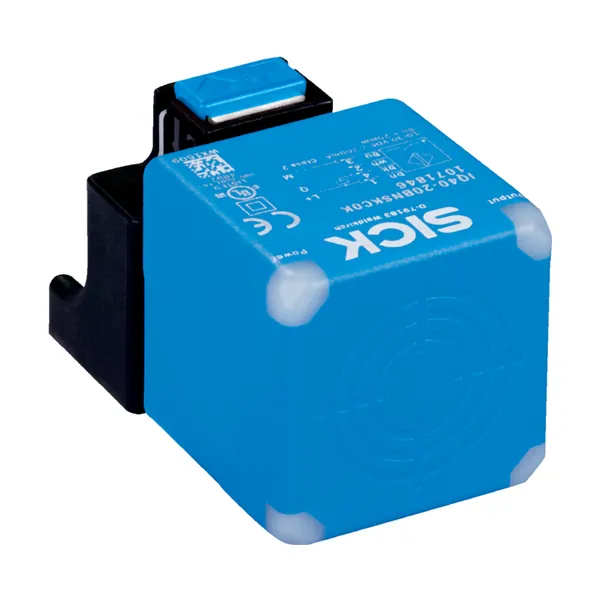

IQ40-20BPPKK0S Endüktif Sensör
SICK

IQ40-20BPPKK0S Endüktif Sensör

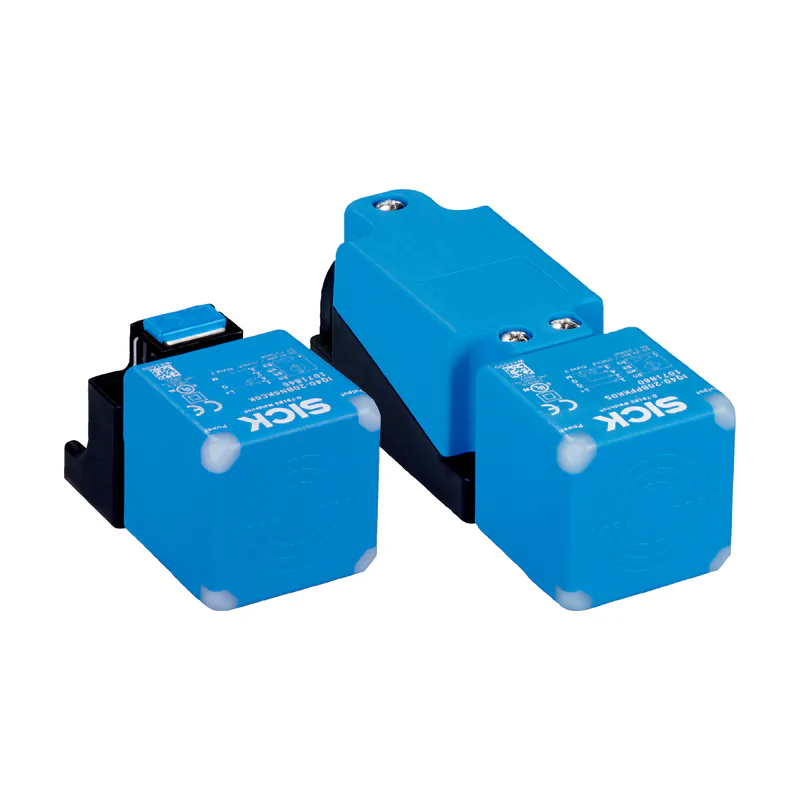

Parça no: 1071860Seri: IQG Endüktif Sensör SerisiKategori: Endüktif Sensörler

Endüktif Sensör · Sn 20 mm · PNP · Tamamlayıcı

  • Algılama mesafesi Sn: 20 mm
  • Anahtarlama çıkışı: PNP
  • Çıkış fonksiyonu: Tamamlayıcı
  • Bağlantı tipi: Klemens bağlantısı
  • Koruma sınıfı: IP67, IP68, IP69K

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK IQG serisine ait bu endüktif sensör 20 mm algılama mesafesi, PNP çıkış, tamamlayıcı çıkış fonksiyonu ve Klemens bağlantısı bağlantı ile sunulur. Endüktif sensörler metal nesneleri temas etmeden algılar; aşınmaya dayanıklı yapıları sayesinde makine ve hat otomasyonunda en sık kullanılan sensör tiplerindendir. Parça numarası 1071860. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Gövde yapısıDört köşeli form
Gövde tasarımıStandart gövde şekli
Boyutlar ( G x Y x D)40 mm x 40 mm x 118 mm
Algılama mesafesi Sn20 mm
Emniyete alınmış algılama mesafesi Sa16,2 mm
Metale montajDüz kafa
Anahtarlama frekansı150 Hz
Bağlantı tipiKlemens bağlantısı
Anahtarlama çıkışıPNP
Anahtarlama çıkışı ayrıntısıPNP
Çıkış fonksiyonuTamamlayıcı
Elektriksel kablolamaDC 4 telli
Koruma sınıfıIP67, IP68, IP69K
Özel uygulamalarZorlu kullanım koşulları
Mekanik/Elektrik
Besleme Gerilimi10 V DC … 30 V DC
Sinyal taşıma≤ 10 Vss
Gerilim düşmesi≤ 2 V
Zaman gecikmesi≤ 50 ms
Histerezis3 % … 15 %
Tekrarlanabilirlik≤ 2 %
Sıcaklık sapması (başlangıç Sr değeri)± 10 %
Sürekli akım Ia≤ 200 mA
Yüksüzlük akımı12,5 mA
Terminal kutusu kablo rakoruM20 1,5
Kablo yatay kesiti≤ 2,5 mm²
Kısa devre koruması✔
Power-up pulse suppression✔
Darbe ve titreşim dayanımı30 g, 11 ms / 10 … 55 Hz, 1 mm
Çalışma ortamı sıcaklığı–25 °C … +85 °C
Depo ortam sıcaklığı–40 °C … +85 °C
Gövde malzemesiPlastik, PA 66
Malzeme, algılama yüzeyiPlastik, PA 66
Maks. sıkma torku1,8 Nm
Koruma sınıfıII
UL-dosya no.E348498
Emniyet tekniği parametreleri
MTTFD1.125 yıl
DCavg0 %
TM (kullanım ömrü)20 yıl
Düşürüm katsayıları
BilgiDeğerler, değişebilen kılavuz değerlerdir
Paslanmaz çelik (V2A)Yakl. 0,71
Alüminyum (Al)Yakl. 0,3
Bakır (Cu)Yakl. 0,25
Pirinç (sarı) (Ms)Yakl. 0,36
Montaj uyarısı
NotIlgili grafik için bakınız "montaj uyarısı"
A0 mm
B40 mm
C40 mm
D60 mm
E0 mm
F70 mm
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
cULus certificate✔
