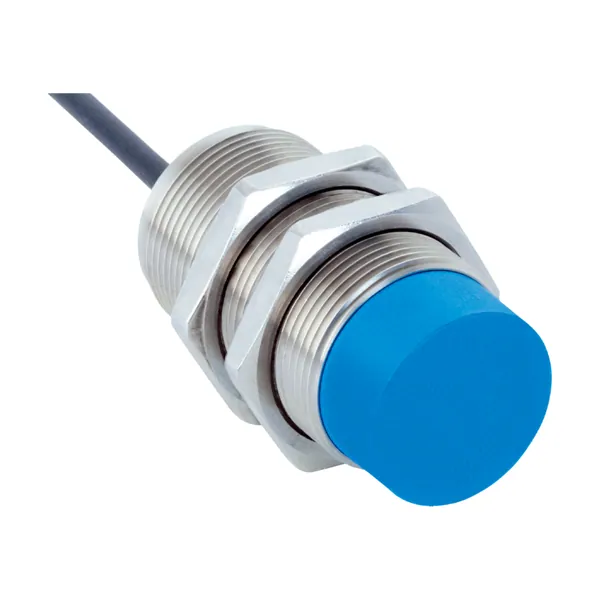

IMX30-50NPOZU2S Endüktif Sensör
SICK
IMX30-50NPOZU2S Endüktif Sensör
Endüktif Sensör · Sn 50 mm · M30 x 1,5 · PNP
- Algılama mesafesi Sn: 50 mm
- Vida dişi büyüklüğü: M30 x 1,5
- Anahtarlama çıkışı: PNP
- Çıkış fonksiyonu: Normalde kapalı
- Bağlantı tipi: 3 telli kablo, 2 m
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK IMX serisine ait bu endüktif sensör 50 mm algılama mesafesi, M30 x 1,5 vida dişli gövde, PNP çıkış ve normalde kapalı çıkış fonksiyonu ile sunulur. Endüktif sensörler metal nesneleri temas etmeden algılar; aşınmaya dayanıklı yapıları sayesinde makine ve hat otomasyonunda en sık kullanılan sensör tiplerindendir. Parça numarası 1119671. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Gövde yapısı | Metrik |
| Gövde tasarımı | Standart gövde şekli |
| Vida dişi büyüklüğü | M30 x 1,5 |
| Çap | Ø 30 mm |
| Algılama mesafesi Sn | 50 mm |
| Emniyete alınmış algılama mesafesi Sa | 40,5 mm |
| Metale montaj | Çıkık kafa |
| Anahtarlama frekansı | 10 Hz |
| Bağlantı tipi | 3 telli kablo, 2 m |
| Anahtarlama çıkışı | PNP |
| Anahtarlama çıkışı ayrıntısı | PNP |
| Çıkış fonksiyonu | Normalde kapalı |
| Elektriksel kablolama | DC 3 telli |
| Koruma sınıfı | IP68 |
| Özel özellikler | 4 kat algılama mesafesi, Soğutma ve yağlama maddelerine dayanıklı, Görsel ayar yardımı |
| Özel uygulamalar | Soğutma ve yağlama maddesi alanı |
| Teslimat Kapsamı | Sabitleme somunu, pirinç (sarı), nikel kaplı (2 x) |
| Mekanik/Elektrik | |
| Besleme Gerilimi | 10 V DC … 30 V DC |
| Sinyal taşıma | ≤ 10 % |
| Gerilim düşmesi | ≤ 2 V |
| Zaman gecikmesi | ≤ 150 ms |
| Histerezis | 5 % … 15 % |
| Tekrarlanabilirlik | ≤ 5 % / |
| Sıcaklık sapması (başlangıç Sr değeri) | ± 10 % |
| EMVC | EN 60947-5-2 uyarınca |
| Sürekli akım Ia | ≤ 200 mA |
| Yüksüzlük akımı | ≤ 50 mA |
| Kablo malzemesi | PUR |
| Kablo çapı | 0,34 mm² |
| İletken çapı | Ø 4,5 mm |
| Kısa devre koruması | ✔ |
| Power-up pulse suppression | ✔ |
| Darbe ve titreşim dayanımı | 30 g, 11 ms / 10 … 55 Hz, 1 mm |
| Sarı LED | Anahtarlama durumu (Açık/Kapalı) |
| Yeşil LED | Stabil Açık/Kapalı durumu |
| Çalışma ortamı sıcaklığı | –25 °C … +75 °C |
| Gövde malzemesi | Pirinç, nikel kaplı |
| Malzeme, algılama yüzeyi | Plastik, LCP |
| Gövde uzunluğu | 60,2 mm |
| Faydalı vida dişi uzunluğu | 43,7 mm |
| Maks. sıkma torku | ≤ 70 Nm |
| Koruma sınıfı | III |
| UL-dosya no. | E181493 |
| Servis arayüzü | Servis arayüzü olarak IO-Link. Arayüz sadece SICK servisi tarafından kullanılabilir. |
| Emniyet tekniği parametreleri | |
| MTTFD | 411 yıl |
| DCavg | 0 % |
| TM (kullanım ömrü) | 20 yıl |
| Düşürüm katsayıları | |
| Bilgi | Değerler, değişebilen kılavuz değerlerdir |
| Çelik St37 (Fe) | 1 |
| Paslanmaz çelik (V2A) | 1,1 |
| Alüminyum (Al) | 0,5 |
| Bakır (Cu) | 0,3 |
| Pirinç (sarı) (Ms) | 0,6 |
| Montaj uyarısı | |
| Not | Ilgili grafik için bakınız "montaj uyarısı" |
| A | 80 mm |
| B | 30 mm |
| C | 30 mm |
| D | 150 mm |
| E | 40 mm |
| F | 150 mm |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China RoHS | ✔ |
| China Compulsory Product Certification (CCC) exempt | ✔ |
| cULus certificate | ✔ |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | ✔ |
