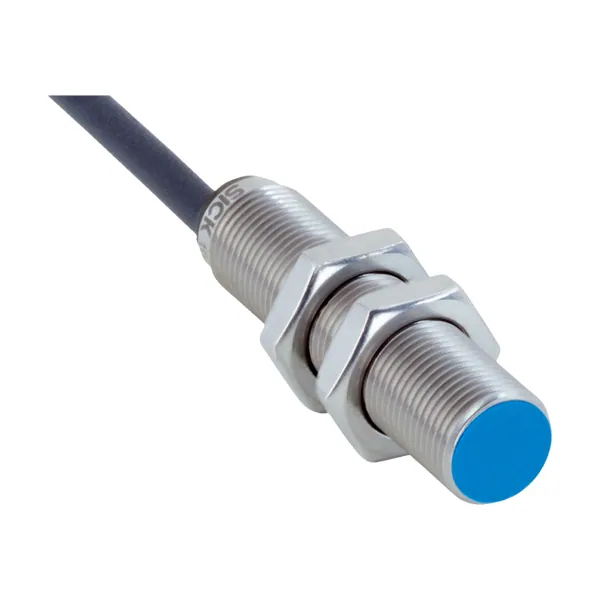

IMS12-04BNSVU4S Endüktif Sensör

Parça no: 1112289Seri: IMS Endüktif Sensör SerisiKategori: Endüktif Sensörler

Endüktif Sensör · Sn 4 mm · M12 x 1 · NPN

  • Algılama mesafesi Sn: 4 mm
  • Vida dişi büyüklüğü: M12 x 1
  • Anahtarlama çıkışı: NPN
  • Çıkış fonksiyonu: Normalde açık
  • Bağlantı tipi: 3 telli kablo, 4 m

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK IMS serisine ait bu endüktif sensör 4 mm algılama mesafesi, M12 x 1 vida dişli gövde, NPN çıkış ve normalde açık çıkış fonksiyonu ile sunulur. Endüktif sensörler metal nesneleri temas etmeden algılar; aşınmaya dayanıklı yapıları sayesinde makine ve hat otomasyonunda en sık kullanılan sensör tiplerindendir. Parça numarası 1112289. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Gövde yapısıMetrik
Gövde tasarımıStandart gövde şekli
Vida dişi büyüklüğüM12 x 1
ÇapØ 12 mm
Algılama mesafesi Sn4 mm
Emniyete alınmış algılama mesafesi Sa3,24 mm
Metale montajDüz kafa
Anahtarlama frekansı2.000 Hz
Bağlantı tipi3 telli kablo, 4 m
Anahtarlama çıkışıNPN
Anahtarlama çıkışı ayrıntısıNPN
Çıkış fonksiyonuNormalde açık
Elektriksel kablolamaDC 3 telli
Koruma sınıfıIP68 / IP69K
Özel özelliklerSoğutma ve yağlama maddelerine dayanıklı, Sıcaklık dayanımı
Özel uygulamalarMobil iş makineleri, soğutma ve yağlama maddesi alanı, zorlu kullanım koşulları
Teslimat KapsamıSabitleme somunu, pirinç (sarı), nikel kaplı (2 x)
Mekanik/Elektrik
Besleme Gerilimi7,2 V DC … 60 V DC
Sinyal taşıma≤ 10 %
Gerilim düşmesi≤ 2,5 V
Zaman gecikmesi100 ms
Histerezis3 % … 20 %
Tekrarlanabilirlik≤ 2 %
Sıcaklık sapması (başlangıç Sr değeri)± 10 %
EMVCECE-R10 Rev 5 KFZ direktifi uyarınca parazit yayımı ve parazit dayanımı: E1 tip izni / DIN ISO 11452-2 uyarınca parazit dayanımı: 100 V/m / AM dikey 20 MHz - 800 MHz; AM yatay 200 MHz - 800 MHz; PM dikey/yatay 800 MHz - 2,7 GHz / ISO 7637-2 uyarınca kabloların ilettiği parazit büyüklükleri (pals/zorluk derecesi/devre dışı kalma kriteri 12 V/devre dışı kalma kriteri 24 V): 1/IV/C/C, 2a/IV/A/A, 2b/IV/C/C, 3a/IV/A/A, 3b/IV/A/A, 4/IV/C/A, 5a/IV/B/B, 5b/IV/B/B / EN 61000-4-2 ESD: 4 kV CD / 8 kV AD / EN 61000-4-3 HF ışınlı: 10 V/m / EN 61000-4-4 Burst: 2 kV / EN 61000-4-5 Surge: 0,5 kV L-to-L, Ri: 2 Ohm / EN 61000-4-6 HF kablo bağlantılı: 10 V
Çevre testiHızlı sıcaklık değişimi EN 60068-2-14, Na: TA = –25 °C, TB = 75 °C, t1 = 40 dak, t2 = r ≤ 10 %
Korozyon testiTuz sisi püskürtme testi EN 60068-2-52: zorluk derecesi 5, 4 çevrim
Sürekli akım Ia≤ 200 mA
Yüksüzlük akımı≤ 10 mA
Kablo malzemesiPUR
Kablo çapı0,5 mm²
İletken çapıØ 5 mm
Kısa devre koruması✔
Power-up pulse suppression✔
Darbe ve titreşim dayanımıTitreşime karşı dayanıklılık EN 60068-2-6 Fc: 25 g Peak (10 Hz … 2.000 Hz) / –20 °C … +50 °C / Darbe ve titreşim dayanımı EN 60068-2-27 Ea: 100 g 11 ms; 3 koordinat ekseninin her yönünde 3 darbe / –40 °C … +85 °C / Sürekli darbe ve titreşim dayanımı EN 60068-2-29 Eb: 40 g 3 ms Rise, 7 ms Fall / 3 koordinat ekseninin her yönünde 5.000 darbe / –20 °C … +50 °C / Geniş bant gürültüleri EN 60068-2-64: 15 g rms (5 Hz … 2.000 Hz) / 3 koordinat ekseninin her yönünde 8 saat / –40 °C … +85 °C
Çalışma ortamı sıcaklığı–40 °C … +100 °C
Gövde malzemesiPaslanmaz çelik V2A, DIN 1.4305 / AISI 303
Malzeme, algılama yüzeyiPlastik, LCP
Gövde uzunluğu56 mm
Faydalı vida dişi uzunluğu51 mm
Maks. sıkma torkuTyp. 20 Nm
Koruma sınıfıIII
UL-dosya no.E181493
Düşürüm katsayıları
BilgiDeğerler, değişebilen kılavuz değerlerdir
Paslanmaz çelik (V2A)Yakl. 0,65
Alüminyum (Al)Yakl. 0,35
Bakır (Cu)Yakl. 0,24
Pirinç (sarı) (Ms)Yakl. 0,38
Montaj uyarısı
NotIlgili grafik için bakınız "montaj uyarısı"
B12 mm
C12 mm
D12 mm
F32 mm
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
CCC certificate✔
cULus certificate✔
ECE test certificate✔
