IMP Endüktif Sensör Serisi
Seri · 31 çeşitSICK endüktif sensör serisi · 31 çeşit · 1 mm … 3 mm · NPN, PNP
IMP14-03BPOVC0S Endüktif Sensör
SICK

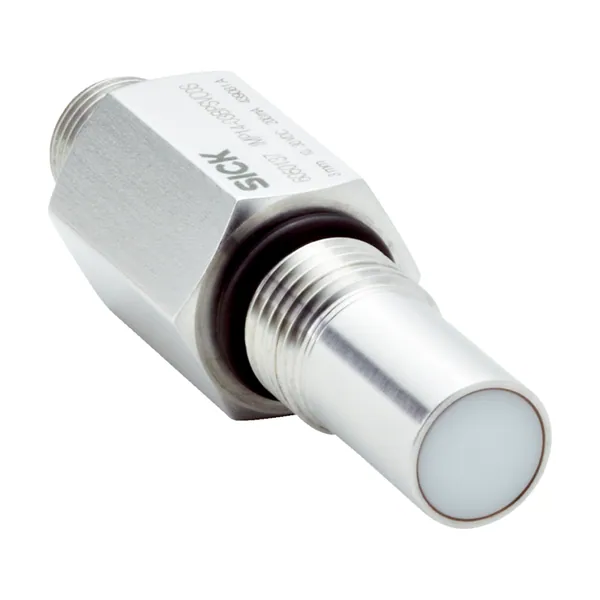

IMP14-03BPOVC0S Endüktif Sensör
Endüktif Sensör · Sn 3 mm · M14 x 1,5 · PNP
- Algılama mesafesi Sn: 3 mm
- Vida dişi büyüklüğü: M14 x 1,5
- Anahtarlama çıkışı: PNP
- Çıkış fonksiyonu: Normalde kapalı
- Bağlantı tipi: Soket M12, 4-pin
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK IMP serisine ait bu endüktif sensör 3 mm algılama mesafesi, M14 x 1,5 vida dişli gövde, PNP çıkış ve normalde kapalı çıkış fonksiyonu ile sunulur. Endüktif sensörler metal nesneleri temas etmeden algılar; aşınmaya dayanıklı yapıları sayesinde makine ve hat otomasyonunda en sık kullanılan sensör tiplerindendir. Parça numarası 6050138. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Gövde yapısı | Metrik |
| Vida dişi büyüklüğü | M14 x 1,5 |
| Çap | Ø 14 mm |
| Basınca karşı dayanıklılık | ≤ 500 bar |
| Algılama mesafesi Sn | 3 mm |
| Emniyete alınmış algılama mesafesi Sa | 2,4 mm |
| Metale montaj | Düz kafa |
| Anahtarlama frekansı | 500 Hz |
| Bağlantı tipi | Soket M12, 4-pin |
| Anahtarlama çıkışı | PNP |
| Anahtarlama çıkışı ayrıntısı | PNP |
| Çıkış fonksiyonu | Normalde kapalı |
| Elektriksel kablolama | DC 3 telli |
| Koruma sınıfı | IP68 |
| Özel özellikler | Yüksek basınca dayanıklı |
| Özel uygulamalar | Hidrolik uygulaması |
| Mekanik/Elektrik | |
| Besleme Gerilimi | 10 V DC … 30 V DC |
| Sinyal taşıma | ≤ 20 % |
| Gerilim düşmesi | ≤ 2 V |
| Zaman gecikmesi | ≤ 50 ms |
| Histerezis | 1 % … 15 % |
| Tekrarlanabilirlik | ≤ 4 % / |
| Sıcaklık sapması (başlangıç Sr değeri) | 15 % |
| EMVC | EN 60947-5-2 uyarınca |
| Sürekli akım Ia | ≤ 200 mA |
| Vakuma karşı dayanıklılık | 10-8 Torr |
| Sızdırmaz conta büyüklüğü | 11,5 mm x 2,0 mm |
| Kısa devre koruması | ✔ |
| Darbe ve titreşim dayanımı | 30 g, 11 ms / 10 … 55 Hz, 1 mm |
| Çalışma ortamı sıcaklığı | –25 °C … +80 °C |
| Gövde malzemesi | Paslanmaz çelik V4A, DIN 1.4404 / AISI 316L |
| Malzeme, algılama yüzeyi | Seramik, ZrO2 |
| Sızdırmaz conta malzemesi | NBR |
| Gövde uzunluğu | 65 mm |
| Faydalı vida dişi uzunluğu | 11 mm |
| Maks. sıkma torku | ≤ 70 Nm |
| Emniyet tekniği parametreleri | |
| MTTFD | 156 yıl |
| DCavg | %0 |
| TM (kullanım ömrü) | 20 yıl |
| Düşürüm katsayıları | |
| Bilgi | Değerler, değişebilen kılavuz değerlerdir |
| Çelik St37 (Fe) | 1 |
| Paslanmaz çelik (V2A) | Yakl. 0,85 |
| Alüminyum (Al) | Yakl. 0 |
| Bakır (Cu) | Yakl. 0 |
| Pirinç (sarı) (Ms) | Yakl. 0,15 |
| Montaj uyarısı | |
| Not | Ilgili grafik için bakınız "montaj uyarısı" |
| B | 12 mm |
| C | 14 mm |
| D | 9 mm |
| F | 20 mm |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China RoHS | ✔ |
| China Compulsory Product Certification (CCC) exempt | ✔ |
