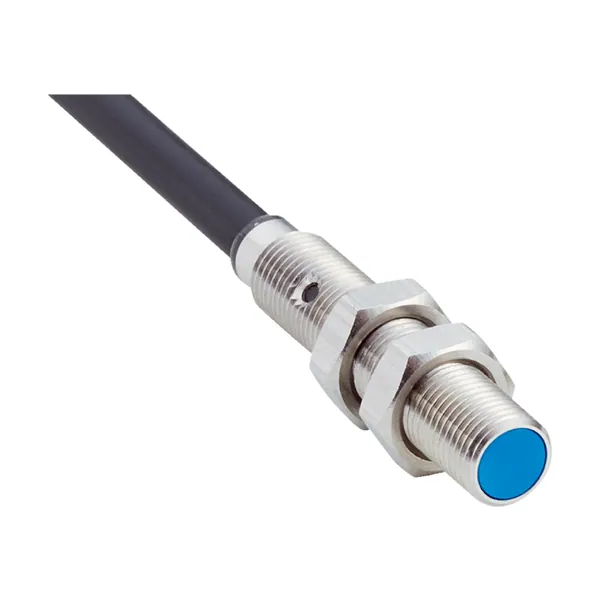

IMM05-2B5PSVU2S Endüktif Sensör
SICK

IMM05-2B5PSVU2S Endüktif Sensör

Parça no: 1101832Seri: IMM Endüktif Sensör SerisiKategori: Endüktif Sensörler

Endüktif Sensör · Sn 2,5 mm · M5 x 0,5 · PNP

  • Algılama mesafesi Sn: 2,5 mm
  • Vida dişi büyüklüğü: M5 x 0,5
  • Anahtarlama çıkışı: PNP
  • Çıkış fonksiyonu: Normalde açık
  • Bağlantı tipi: 3 telli kablo, 2 m

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK IMM serisine ait bu endüktif sensör 2,5 mm algılama mesafesi, M5 x 0,5 vida dişli gövde, PNP çıkış ve normalde açık çıkış fonksiyonu ile sunulur. Endüktif sensörler metal nesneleri temas etmeden algılar; aşınmaya dayanıklı yapıları sayesinde makine ve hat otomasyonunda en sık kullanılan sensör tiplerindendir. Parça numarası 1101832. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Gövde yapısıMetrik
Gövde tasarımıStandart gövde şekli
Vida dişi büyüklüğüM5 x 0,5
ÇapØ 5 mm
Algılama mesafesi Sn2,5 mm
Emniyete alınmış algılama mesafesi Sa2,025 mm
Metale montajDüz kafa gibi
Anahtarlama frekansı4.000 Hz
Bağlantı tipi3 telli kablo, 2 m
Anahtarlama çıkışıPNP
Anahtarlama çıkışı ayrıntısıPNP
Çıkış fonksiyonuNormalde açık
Elektriksel kablolamaDC 3 telli
Koruma sınıfıIP67
Özel özelliklerGörsel ayar yardımı, 3 kat algılama mesafesi
Teslimat KapsamıSabitleme somunu, paslanmaz çelik V2A (2 x) / Rondela, paslanmaz çelik V2A, kilit dişli (2 x) / Kablo etiketi, Polymatic 50 (1 x)
Mekanik/Elektrik
Besleme Gerilimi10 V DC … 30 V DC
Sinyal taşıma≤ 20 %
Gerilim düşmesi≤ 2 V
Zaman gecikmesi≤ 30 ms
Histerezis1 % … 20 %
Tekrarlanabilirlik≤ 2,5 %
Sıcaklık sapması (başlangıç Sr değeri)≤ 10 %
EMVCEN 60947-5-2
Sürekli akım Ia≤ 100 mA
Kablo malzemesiPUR
Kablo çapı0,14 mm²
İletken çapıØ 2,9 mm
Kısa devre koruması✔
Power-up pulse suppression✔
Darbe ve titreşim dayanımı30 g, 11 ms / 10 … 55 Hz, 1 mm
Çalışma ortamı sıcaklığı–10 °C … +60 °C
Gövde malzemesiPaslanmaz çelik V2A, DIN 1.4305 / AISI 303
Malzeme, algılama yüzeyiPlastik, LCP
Gövde uzunluğu25 mm
Faydalı vida dişi uzunluğu23 mm
Maks. sıkma torku≤ 1,5 Nm
UL-dosya no.NRKH.E348498
Emniyet tekniği parametreleri
MTTFD1.350 yıl
DCavg%0
İletişim arayüzü
İletişim arayüzüIO-Link V1.1
İletişim arayüzü ayrıntısıCOM2 (38,4 kBaud)
Döngü süresi10,4 ms
Proses verisi uzunluğu1 Byte
Proses verisi yapısıBit 0 = Sr reached / Bit 1 = Sa reached
Düşürüm katsayıları
BilgiDeğerler, değişebilen kılavuz değerlerdir
Çelik St37 (Fe)1
Paslanmaz çelik (V2A)Yakl. 0,65
Alüminyum (Al)Yakl. 0,38
Bakır (Cu)Yakl. 0,33
Pirinç (sarı) (Ms)Yakl. 0,41
Montaj uyarısı
NotIlgili grafik için bakınız "montaj uyarısı"
A1 mm
B6 mm
C5 mm
D7,5 mm
E2 mm
F9 mm
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
cULus certificate✔
IO-Link certificate✔
