IMI30-10BPONU2S Endüktif Sensör
SICK

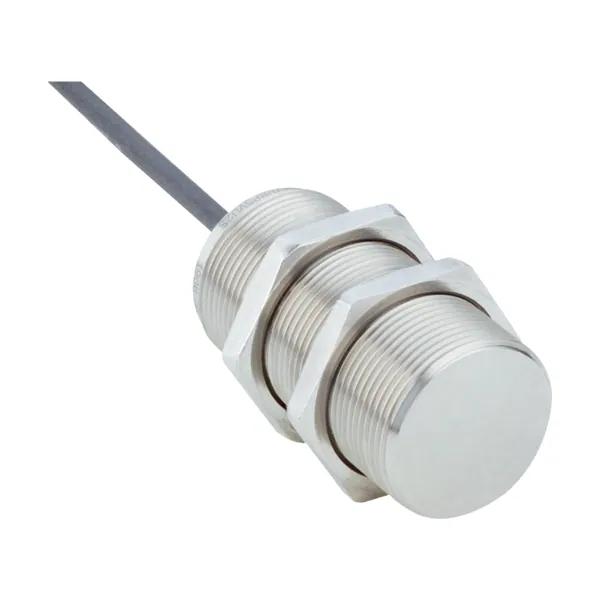

IMI30-10BPONU2S Endüktif Sensör
Endüktif Sensör · Sn 10 mm · M30 x 1,5 · PNP
- Algılama mesafesi Sn: 10 mm
- Vida dişi büyüklüğü: M30 x 1,5
- Anahtarlama çıkışı: PNP
- Çıkış fonksiyonu: Normalde kapalı
- Bağlantı tipi: 3 telli kablo, 2 m
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK IMI serisine ait bu endüktif sensör 10 mm algılama mesafesi, M30 x 1,5 vida dişli gövde, PNP çıkış ve normalde kapalı çıkış fonksiyonu ile sunulur. Endüktif sensörler metal nesneleri temas etmeden algılar; aşınmaya dayanıklı yapıları sayesinde makine ve hat otomasyonunda en sık kullanılan sensör tiplerindendir. Parça numarası 1093953. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Gövde yapısı | Metrik |
| Vida dişi büyüklüğü | M30 x 1,5 |
| Çap | Ø 30 mm |
| Algılama mesafesi Sn | 10 mm |
| Emniyete alınmış algılama mesafesi Sa | 8,1 mm |
| Metale montaj | Düz kafa |
| Anahtarlama frekansı | 50 Hz |
| Bağlantı tipi | 3 telli kablo, 2 m |
| Anahtarlama çıkışı | PNP |
| Anahtarlama çıkışı ayrıntısı | PNP |
| Çıkış fonksiyonu | Normalde kapalı |
| Elektriksel kablolama | DC 3 telli |
| Koruma sınıfı | IP68 / IP69K |
| Özel özellikler | V4A paslanmaz çelikten algılama yüzeyi, Temizlik maddelerine karşı dayanıklıdır |
| Özel uygulamalar | Hijyenik ve ıslak alanlar, zorlu kullanım koşulları |
| Teslimat Kapsamı | Sabitleme somunu, paslanmaz çelik V4A (2 x) |
| Mekanik/Elektrik | |
| Besleme Gerilimi | 10 V DC … 30 V DC |
| Sinyal taşıma | ≤ 10 % |
| Gerilim düşmesi | ≤ 2 V |
| Zaman gecikmesi | ≤ 300 ms |
| Histerezis | 1 % … 20 % |
| Tekrarlanabilirlik | ≤ 2 % |
| Sıcaklık sapması (başlangıç Sr değeri) | ≤ 10 % |
| EMVC | EN 60947-5-2 uyarınca |
| Sürekli akım Ia | ≤ 200 mA |
| Yüksüzlük akımı | ≤ 10 mA |
| Kablo malzemesi | PUR |
| Kablo çapı | 0,34 mm² |
| İletken çapı | Ø 4,5 mm |
| Kısa devre koruması | ✔ |
| Power-up pulse suppression | ✔ |
| Darbe ve titreşim dayanımı | 100 g / 5 ms / 1000 döngü; 150 g / 1 milyon döngü; 10 Hz … 55 Hz, 1 mm / 55 Hz … 500 Hz / 60 g |
| Çalışma ortamı sıcaklığı | –25 °C … +75 °C |
| Gövde malzemesi | Paslanmaz çelik V4A, DIN 1.4404 / AISI 316L |
| Malzeme, algılama yüzeyi | Paslanmaz çelik V4A, DIN 1.4404 / AISI 316L |
| Gövde uzunluğu | 60,3 mm |
| Faydalı vida dişi uzunluğu | 55,8 mm |
| Maks. sıkma torku | ≤ 100 Nm |
| Koruma sınıfı | III |
| UL-dosya no. | E181493 |
| Emniyet tekniği parametreleri | |
| MTTFD | 1.892 yıl |
| DCavg | 0 % |
| Düşürüm katsayıları | |
| Bilgi | Değerler, değişebilen kılavuz değerlerdir |
| Çelik St37 (Fe) | Yakl. 1 |
| Paslanmaz çelik (V2A) | Yakl. 0,52 |
| Alüminyum (Al) | Yakl. 0,16 |
| Bakır (Cu) | Yakl. 0 |
| Pirinç (sarı) (Ms) | Yakl. 0,22 |
| Montaj uyarısı | |
| Not | Ilgili grafik için bakınız "montaj uyarısı" |
| B | 25 mm |
| C | 24 mm |
| D | 20 mm |
| F | 80 mm |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China RoHS | ✔ |
| China Compulsory Product Certification (CCC) exempt | ✔ |
