IMI08-02BNSNC0S Endüktif Sensör
SICK

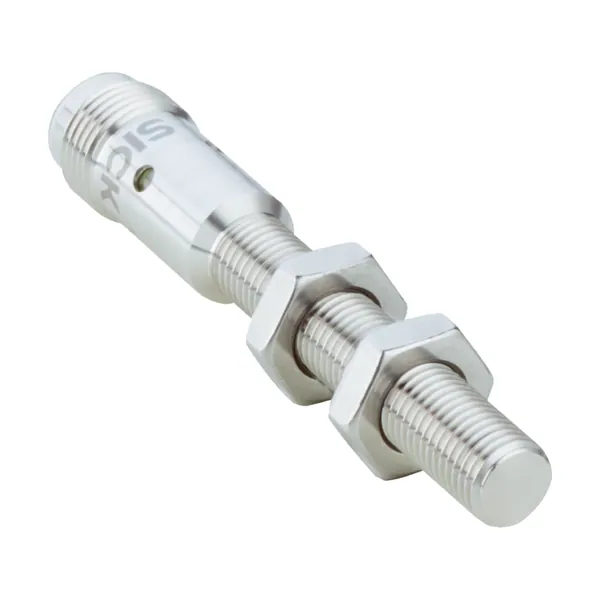

IMI08-02BNSNC0S Endüktif Sensör
Endüktif Sensör · Sn 2 mm · M8 x 1 · NPN
- Algılama mesafesi Sn: 2 mm
- Vida dişi büyüklüğü: M8 x 1
- Anahtarlama çıkışı: NPN
- Çıkış fonksiyonu: Normalde açık
- Bağlantı tipi: Soket M12, 4-pin
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK IMI serisine ait bu endüktif sensör 2 mm algılama mesafesi, M8 x 1 vida dişli gövde, NPN çıkış ve normalde açık çıkış fonksiyonu ile sunulur. Endüktif sensörler metal nesneleri temas etmeden algılar; aşınmaya dayanıklı yapıları sayesinde makine ve hat otomasyonunda en sık kullanılan sensör tiplerindendir. Parça numarası 1093887. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Gövde yapısı | Metrik |
| Vida dişi büyüklüğü | M8 x 1 |
| Çap | Ø 8 mm |
| Algılama mesafesi Sn | 2 mm |
| Emniyete alınmış algılama mesafesi Sa | 1,62 mm |
| Metale montaj | Düz kafa |
| Anahtarlama frekansı | 100 Hz |
| Bağlantı tipi | Soket M12, 4-pin |
| Anahtarlama çıkışı | NPN |
| Anahtarlama çıkışı ayrıntısı | NPN |
| Çıkış fonksiyonu | Normalde açık |
| Elektriksel kablolama | DC 3 telli |
| Koruma sınıfı | IP68 / IP69K |
| Özel özellikler | V4A paslanmaz çelikten algılama yüzeyi, Temizlik maddelerine karşı dayanıklıdır |
| Özel uygulamalar | Hijyenik ve ıslak alanlar, zorlu kullanım koşulları |
| Teslimat Kapsamı | Sabitleme somunu, paslanmaz çelik V4A (2 x) |
| Mekanik/Elektrik | |
| Besleme Gerilimi | 10 V DC … 30 V DC |
| Sinyal taşıma | ≤ 10 % |
| Gerilim düşmesi | ≤ 2 V |
| Zaman gecikmesi | ≤ 200 ms |
| Histerezis | 1 % … 20 % |
| Tekrarlanabilirlik | ≤ 2 % |
| Sıcaklık sapması (başlangıç Sr değeri) | ≤ 10 % |
| EMVC | EN 60947-5-2 uyarınca |
| Sürekli akım Ia | ≤ 200 mA |
| Yüksüzlük akımı | ≤ 10 mA |
| Kısa devre koruması | ✔ |
| Power-up pulse suppression | ✔ |
| Darbe ve titreşim dayanımı | 100 g / 11 ms / 1.000 çevrim; 150 g / 1 milyon çevrim; 10 Hz … 55 Hz, 1 mm / 55 Hz … 500 Hz / 15 g |
| Çalışma ortamı sıcaklığı | –25 °C … +75 °C |
| Gövde malzemesi | Paslanmaz çelik V4A, DIN 1.4404 / AISI 316L |
| Malzeme, algılama yüzeyi | Paslanmaz çelik V4A, DIN 1.4404 / AISI 316L |
| Gövde uzunluğu | 70 mm |
| Faydalı vida dişi uzunluğu | 43 mm |
| Maks. sıkma torku | ≤ 7 Nm |
| Koruma sınıfı | III |
| UL-dosya no. | E181493 |
| Emniyet tekniği parametreleri | |
| MTTFD | 1.892 yıl |
| DCavg | 0 % |
| Düşürüm katsayıları | |
| Bilgi | Değerler, değişebilen kılavuz değerlerdir |
| Çelik St37 (Fe) | Yakl. 1 |
| Paslanmaz çelik (V2A) | Yakl. 0,57 |
| Alüminyum (Al) | Yakl. 0,43 |
| Bakır (Cu) | Yakl. 0,36 |
| Pirinç (sarı) (Ms) | Yakl. 0,51 |
| Montaj uyarısı | |
| Not | Ilgili grafik için bakınız "montaj uyarısı" |
| B | 6 mm |
| C | 8 mm |
| D | 6 mm |
| F | 16 mm |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China RoHS | ✔ |
| China Compulsory Product Certification (CCC) exempt | ✔ |
| ECOLAB certificate | ✔ |
| FDA certificate | ✔ |
