IMG18-12NPOZC0K Endüktif Sensör
SICK

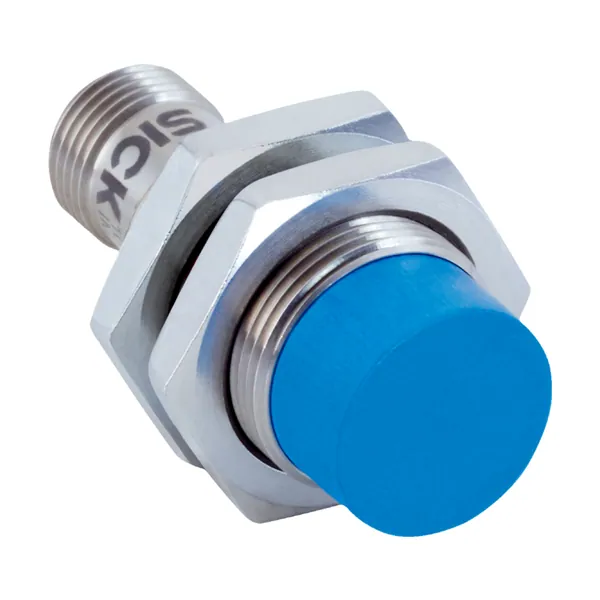

IMG18-12NPOZC0K Endüktif Sensör
Endüktif Sensör · Sn 12 mm · M18 x 1 · PNP
- Algılama mesafesi Sn: 12 mm
- Vida dişi büyüklüğü: M18 x 1
- Anahtarlama çıkışı: PNP
- Çıkış fonksiyonu: Normalde kapalı
- Bağlantı tipi: Soket M12, 4-pin
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK IMG serisine ait bu endüktif sensör 12 mm algılama mesafesi, M18 x 1 vida dişli gövde, PNP çıkış ve normalde kapalı çıkış fonksiyonu ile sunulur. Endüktif sensörler metal nesneleri temas etmeden algılar; aşınmaya dayanıklı yapıları sayesinde makine ve hat otomasyonunda en sık kullanılan sensör tiplerindendir. Parça numarası 1135593. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Gövde yapısı | Metrik |
| Gövde tasarımı | Kısa gövde yapısı |
| Vida dişi büyüklüğü | M18 x 1 |
| Çap | Ø 18 mm |
| Algılama mesafesi Sn | 12 mm |
| Emniyete alınmış algılama mesafesi Sa | 9,72 mm |
| Metale montaj | Çıkık kafa |
| Anahtarlama frekansı | 1.000 Hz |
| Bağlantı tipi | Soket M12, 4-pin |
| Anahtarlama çıkışı | PNP |
| Anahtarlama çıkışı ayrıntısı | PNP |
| Çıkış fonksiyonu | Normalde kapalı |
| Elektriksel kablolama | DC 3 telli |
| Koruma sınıfı | IP67 / IP68 / IP69K |
| Özel özellikler | Soğutma ve yağlama maddelerine dayanıklı, Sıcaklık dayanımı |
| Özel uygulamalar | Soğutma ve yağlama maddesi alanı, Mobil iş makineleri, zorlu kullanım koşulları |
| Teslimat Kapsamı | Sabitleme somunu, pirinç (sarı), nikel kaplı (2 x) |
| Mekanik/Elektrik | |
| Besleme Gerilimi | 10 V DC … 30 V DC |
| Sinyal taşıma | ≤ 10 % |
| Gerilim düşmesi | ≤ 2 V |
| Zaman gecikmesi | ≤ 100 ms |
| Histerezis | 3 % … 20 % |
| Tekrarlanabilirlik | ≤ 2 % / |
| Sıcaklık sapması (başlangıç Sr değeri) | ± 10 % |
| EMVC | EN 60947-5-2 uyarınca |
| Çevre testi | Hızlı sıcaklık değişimi EN 60068-2-14, Na: TA = –25 °C, TB = 75 °C, t1 = 40 dak, t2 = < 10 sn, 300 çevrim |
| Korozyon testi | Tuz sisi püskürtme testi EN 60068-2-52: zorluk derecesi 5, 4 çevrim |
| Sürekli akım Ia | ≤ 200 mA |
| Yüksüzlük akımı | ≤ 10 mA |
| Kısa devre koruması | ✔ |
| Power-up pulse suppression | ✔ |
| Darbe ve titreşim dayanımı | Titreşime karşı dayanıklılık EN 60068-2-6 Fc: 60 g Peak (10 Hz … 2.000 Hz) / Sürekli darbe dayanımı EN 60068-2-27 Ea: 100 g 2 ms sinüsoidal; 3 koordinat ekseninin her yönünde 500 darbe / Geniş bant gürültüleri EN 60068-2-64: 15 g rms (5 Hz … 2.000 Hz) / 3 koordinat ekseninin her yönünde 8 saat |
| Sarı LED | Şalter durumu / Statik açık: Anahtarlama çıkışı aktif |
| Çalışma ortamı sıcaklığı | –40 °C … +85 °C |
| Gövde malzemesi | Pirinç, nikel kaplı |
| Malzeme, algılama yüzeyi | Plastik, LCP |
| Gövde uzunluğu | 49,4 mm |
| Faydalı vida dişi uzunluğu | 23,4 mm |
| Maks. sıkma torku | ≤ 30 Nm |
| Koruma sınıfı | III |
| UL-dosya no. | E181493 |
| Emniyet tekniği parametreleri | |
| MTTFD | 1.820 yıl |
| DCavg | 0 % |
| TM (kullanım ömrü) | 20 yıl |
| Düşürüm katsayıları | |
| Bilgi | Değerler, değişebilen kılavuz değerlerdir |
| Çelik St37 (Fe) | 1 |
| Paslanmaz çelik (V2A) | Yakl. 0,82 |
| Alüminyum (Al) | Yakl. 0,45 |
| Bakır (Cu) | Yakl. 0,39 |
| Pirinç (sarı) (Ms) | Yakl. 0,47 |
| Montaj uyarısı | |
| Not | Ilgili grafik için bakınız "montaj uyarısı" |
| A | 18 mm |
| B | 50 mm |
| C | 18 mm |
| D | 36 mm |
| E | 12 mm |
| F | 96 mm |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China RoHS | ✔ |
| China Compulsory Product Certification (CCC) exempt | ✔ |
| cULus certificate | ✔ |
