IME30-15NNSZW2S Endüktif Sensör
SICK

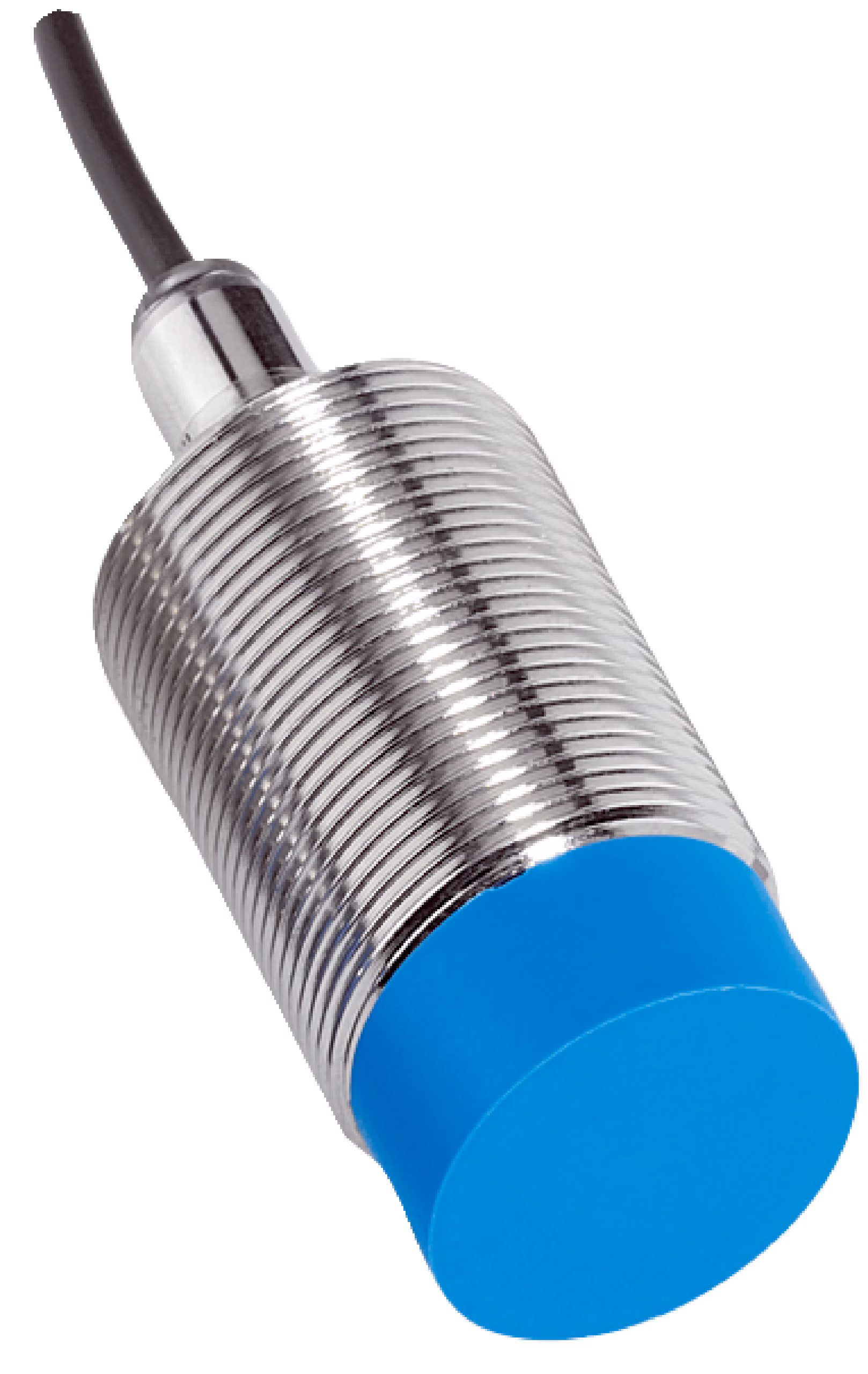

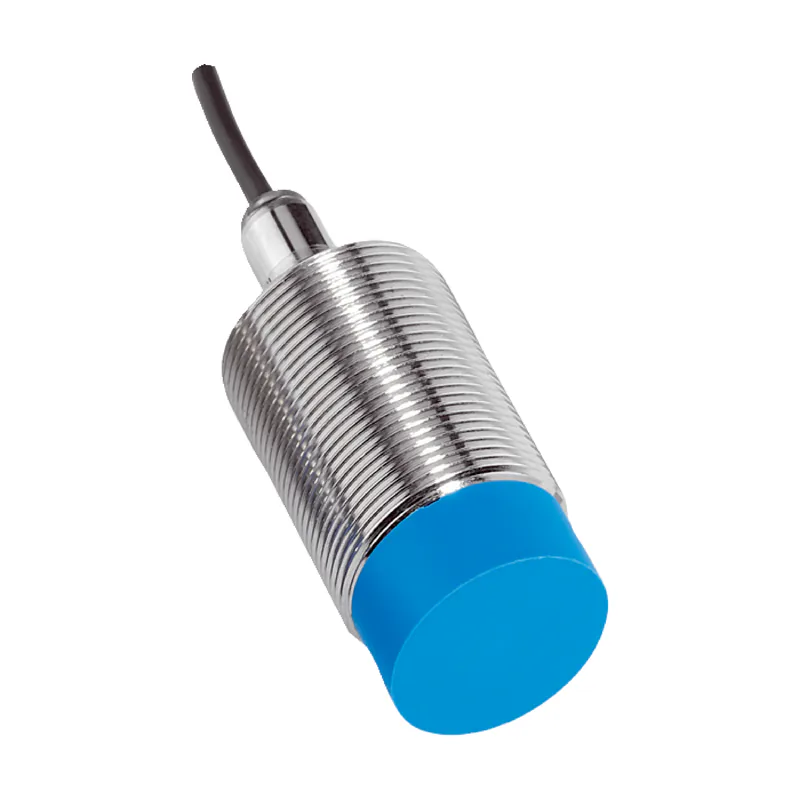

IME30-15NNSZW2S Endüktif Sensör
Endüktif Sensör · Sn 15 mm · M30 x 1,5 · NPN
- Algılama mesafesi Sn: 15 mm
- Vida dişi büyüklüğü: M30 x 1,5
- Anahtarlama çıkışı: NPN
- Çıkış fonksiyonu: Normalde açık
- Bağlantı tipi: 3 telli kablo, 2 m
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK IME serisine ait bu endüktif sensör 15 mm algılama mesafesi, M30 x 1,5 vida dişli gövde, NPN çıkış ve normalde açık çıkış fonksiyonu ile sunulur. Endüktif sensörler metal nesneleri temas etmeden algılar; aşınmaya dayanıklı yapıları sayesinde makine ve hat otomasyonunda en sık kullanılan sensör tiplerindendir. Parça numarası 1041024. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Gövde yapısı | Metrik |
| Gövde tasarımı | Standart gövde şekli |
| Vida dişi büyüklüğü | M30 x 1,5 |
| Çap | Ø 30 mm |
| Algılama mesafesi Sn | 15 mm |
| Emniyete alınmış algılama mesafesi Sa | 12,15 mm |
| Metale montaj | Çıkık kafa |
| Anahtarlama frekansı | 500 Hz |
| Bağlantı tipi | 3 telli kablo, 2 m |
| Anahtarlama çıkışı | NPN |
| Anahtarlama çıkışı ayrıntısı | NPN |
| Çıkış fonksiyonu | Normalde açık |
| Elektriksel kablolama | DC 3 telli |
| Koruma sınıfı | IP67 |
| Teslimat Kapsamı | Sabitleme somunu, pirinç (sarı), nikel kaplı (2 x) |
| Mekanik/Elektrik | |
| Besleme Gerilimi | 10 V DC … 30 V DC |
| Sinyal taşıma | ≤ 10 % |
| Gerilim düşmesi | ≤ 2 V |
| Zaman gecikmesi | ≤ 125 ms |
| Histerezis | 5 % … 15 % |
| Tekrarlanabilirlik | ≤ 2 % / |
| Sıcaklık sapması (başlangıç Sr değeri) | ± 10 % |
| EMVC | EN 60947-5-2 uyarınca |
| Sürekli akım Ia | ≤ 200 mA |
| Yüksüzlük akımı | ≤ 10 mA |
| Kablo malzemesi | PVC |
| Kablo çapı | 0,25 mm² |
| İletken çapı | Ø 3,9 mm |
| Kısa devre koruması | ✔ |
| Power-up pulse suppression | ✔ |
| Darbe ve titreşim dayanımı | 30 g, 11 ms/10 Hz … 55 Hz, 1 mm |
| Çalışma ortamı sıcaklığı | –25 °C … +75 °C |
| Gövde malzemesi | Pirinç(Sarı), nikel kaplı |
| Malzeme, algılama yüzeyi | Plastik, PA 66 |
| Gövde uzunluğu | 70 mm |
| Faydalı vida dişi uzunluğu | 41 mm |
| Maks. sıkma torku | ≤ 100 Nm |
| UL-dosya no. | NRKH.E181493 |
| Emniyet tekniği parametreleri | |
| MTTFD | 1.735 yıl |
| DCavg | 0 % |
| Düşürüm katsayıları | |
| Bilgi | Değerler, değişebilen kılavuz değerlerdir |
| Çelik St37 (Fe) | 1 |
| Paslanmaz çelik (V2A) | Yakl. 0,8 |
| Alüminyum (Al) | Yakl. 0,45 |
| Bakır (Cu) | Yakl. 0,4 |
| Pirinç (sarı) (Ms) | Yakl. 0,4 |
| Montaj uyarısı | |
| Not | Ilgili grafik için bakınız "montaj uyarısı" |
| A | 30 mm |
| B | 60 mm |
| C | 30 mm |
| D | 45 mm |
| E | 30 mm |
| F | 120 mm |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China RoHS | ✔ |
| China Compulsory Product Certification (CCC) exempt | ✔ |
| cULus certificate | ✔ |
