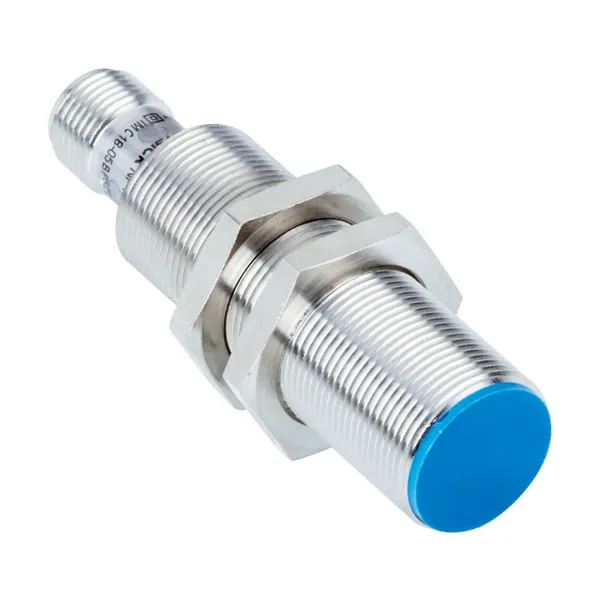

IMC18-07BPDZC0SA05 Endüktif Sensör
SICK

IMC18-07BPDZC0SA05 Endüktif Sensör

Parça no: 1061987Seri: SAM Endüktif Sensör SerisiKategori: Endüktif Sensörler

Endüktif Sensör · Sn 7 mm · M18 x 1 · PNP

  • Algılama mesafesi Sn: 7 mm
  • Vida dişi büyüklüğü: M18 x 1
  • Anahtarlama çıkışı: PNP
  • Çıkış fonksiyonu: Normalde açık
  • Bağlantı tipi: Soket M12, 4-pin

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK SAM serisine ait bu endüktif sensör 7 mm algılama mesafesi, M18 x 1 vida dişli gövde, PNP çıkış ve normalde açık çıkış fonksiyonu ile sunulur. Endüktif sensörler metal nesneleri temas etmeden algılar; aşınmaya dayanıklı yapıları sayesinde makine ve hat otomasyonunda en sık kullanılan sensör tiplerindendir. Parça numarası 1061987. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Gövde yapısıMetrik
Vida dişi büyüklüğüM18 x 1
ÇapØ 18 mm
Algılama mesafesi Sn7 mm
Emniyete alınmış algılama mesafesi Sa5,6 mm
Metale montajDüz kafa
Bağlantı tipiSoket M12, 4-pin
Anahtarlama çıkışıPNP
Anahtarlama çıkışı ayrıntısıPNP
Q Imp çıkışıPals çıkışı (pals serisi sönümleme oranına karşılık gelir)
Q çıkışıAnahtarlama çıkışı (ayarlanan sınır değere bağlı)
Çıkış fonksiyonuNormalde açık
Elektriksel kablolamaDC 4 telli
İki sınır değer ile ayarlanan devir aralığı6 … 12.000 pals/dak
Ayarlanabilir ivme aralığı0,1 … 2 pals/s²
Ayarlanabilir çalıştırma körleme0 modu: çalıştırma baypası kapalı, 1 modu: 0 … 254 s, ayarlanabilir, 2 modu: üst sınır değere ulaşılıncaya kadar
Koruma sınıfıIP67
Özel özelliklerDevir bekçisi
Teslimat KapsamıSabitleme somunu, pirinç (sarı), nikel kaplı (2 x)
Mekanik/Elektrik
Besleme Gerilimi10 V DC … 30 V DC
Sinyal taşıma≤ 10 %
Gerilim düşmesi≤ 2,5 V
Histerezis5 % … 15 %
Tekrarlanabilirlik≤ 2 % /
Sıcaklık sapması (başlangıç Sr değeri)± 10 %
EMVCEN 60947-5-2 uyarınca
Sürekli akım Ia≤ 100 mA
Kısa devre koruması✔
Power-up pulse suppression✔
Darbe ve titreşim dayanımı30 g, 11 ms/10 Hz … 55 Hz, 1 mm
QImp anahtarlama durumu göstergesiSarı LED
Q anahtarlama durumu göstergesiMavi LED
Çalışma ortamı sıcaklığı–25 °C … +75 °C
Gövde malzemesiPirinç(Sarı), nikel kaplı
Malzeme, algılama yüzeyiPlastik, LCP
Gövde uzunluğu69 mm
Faydalı vida dişi uzunluğu52 mm
Maks. sıkma torku≤ 40 Nm
Minimum tepki süresi50 ms devir denetimi modu / 1 s ivme denetleme modu
Emniyet tekniği parametreleri
MTTFD1.046 yıl
DCavg0 %
İletişim arayüzü
İletişim arayüzüIO-Link V1.0
İletişim arayüzü ayrıntısıCOM2 (38,4 kBaud)
Döngü süresi5 ms
Proses verisi uzunluğu16 Bit
Proses verisi yapısı14 bit ölçüm değeri / 1 bit pals çıkışı / 1 bit anahtarlama çıkışı
Fabrika ayarlarıÇalışma modu: ivme denetleme / Hız alt/üst sınır değeri: 200/300 pals/dak / İvme sınır değeri: 1 pals/s² / Çalıştırma baypası modu: gecikme / Gecikme: 5 sec
Düşürüm katsayıları
BilgiDeğerler, değişebilen kılavuz değerlerdir
Çelik St37 (Fe)1
Paslanmaz çelik (V2A)0,8
Alüminyum (Al)0,45
Bakır (Cu)0,4
Pirinç (sarı) (Ms)0,4
Montaj uyarısı
NotIlgili grafik için bakınız "montaj uyarısı"
B18 mm
C18 mm
D18 mm
F56 mm
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
IO-Link certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
