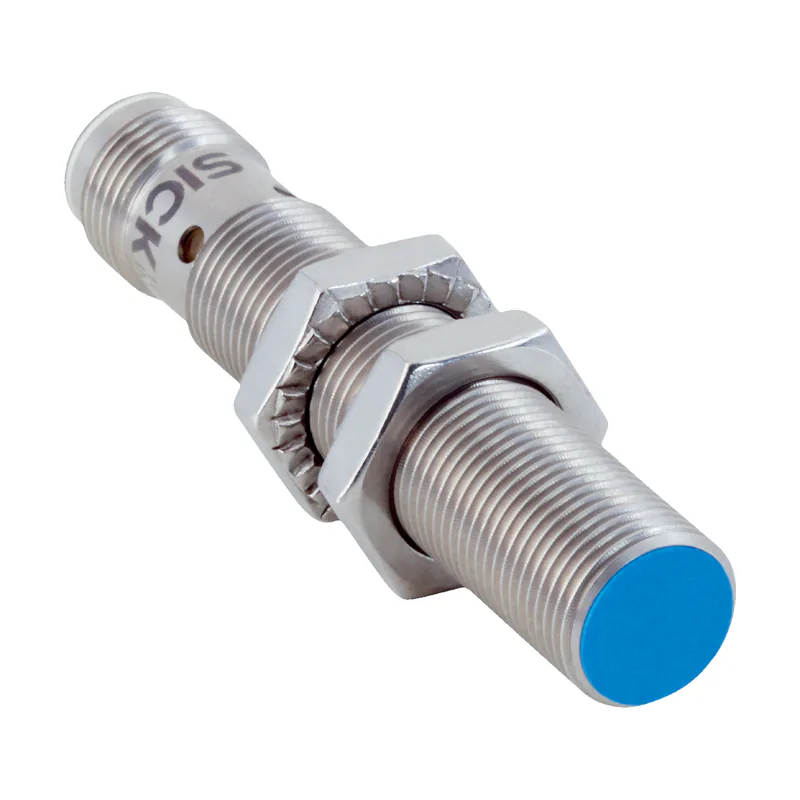

IMC12-04BPPVC0SC05 Endüktif Sensör
SICK

IMC12-04BPPVC0SC05 Endüktif Sensör

Parça no: 1084803Seri: IDF Endüktif Sensör SerisiKategori: Endüktif Sensörler

Endüktif Sensör · Sn 0 mm … 4 mm · M12 x 1 · PNP

  • Algılama mesafesi Sn: 0 mm … 4 mm
  • Vida dişi büyüklüğü: M12 x 1
  • Anahtarlama çıkışı: PNP
  • Çıkış fonksiyonu: Normalde açık
  • Bağlantı tipi: Soket M12, 4-pin

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK IDF serisine ait bu endüktif sensör 0 mm … 4 mm algılama mesafesi, M12 x 1 vida dişli gövde, PNP çıkış ve normalde açık çıkış fonksiyonu ile sunulur. Endüktif sensörler metal nesneleri temas etmeden algılar; aşınmaya dayanıklı yapıları sayesinde makine ve hat otomasyonunda en sık kullanılan sensör tiplerindendir. Parça numarası 1084803. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Gövde yapısıMetrik
Vida dişi büyüklüğüM12 x 1
ÇapØ 12 mm
Algılama mesafesi Sn0 mm … 4 mm
Metale montajDüz kafa
Anahtarlama frekansı1.000 Hz
Bağlantı tipiSoket M12, 4-pin
FonksiyonQ1: iki folyo
Anahtarlama çıkışıPNP
Anahtarlama çıkışı ayrıntısıPNP
Çıkış fonksiyonuNormalde açık
Elektriksel kablolamaDC 4 telli
Koruma sınıfıIP68 / IP69K
Özel özelliklerÇift folyo sensörü, Soğutma ve yağlama maddelerine dayanıklı
Özel uygulamalarSoğutma ve yağlama maddesi alanı, zorlu kullanım koşulları
Teslimat KapsamıSabitleme somunu, paslanmaz çelik V2A, kilit dişli (2 x)
Mekanik/Elektrik
Besleme Gerilimi10 V DC … 30 V DC
Sinyal taşıma≤ 10 %
Gerilim düşmesi≤ 2 V
Histerezis3 % … 20 %
Tekrarlanabilirlik2)
Sıcaklık sapması (başlangıç Sr değeri)± 10 %
EMVCEN 60947-5-2 uyarınca
Sürekli akım Ia≤ 200 mA
Kısa devre koruması✔
Power-up pulse suppression✔
Darbe ve titreşim dayanımı100 g / 2 ms / 500 döngü; 150 g / 1 milyon döngü; 10 Hz … 55 Hz / 1 mm; 55 Hz … 500 Hz / 60 g
Çalışma ortamı sıcaklığı–25 °C … +75 °C
Gövde malzemesiPaslanmaz çelik V2A, DIN 1.4305 / AISI 303
Malzeme, algılama yüzeyiPlastik, LCP
Gövde uzunluğu65 mm
Faydalı vida dişi uzunluğu48 mm
Maks. sıkma torkuTyp. 32 Nm
UL-dosya no.E181493
Emniyet tekniği parametreleri
MTTFD688 yıl
DCavg0 %
TM (kullanım ömrü)20 yıl
Düşürüm katsayıları
BilgiDeğerler, değişebilen kılavuz değerlerdir
Çelik St37 (Fe)1
Paslanmaz çelik (V2A)Yakl. 0,8
Alüminyum (Al)Yakl. 0,45
Bakır (Cu)Yakl. 0,4
Montaj uyarısı
NotIlgili grafik için bakınız "montaj uyarısı"
B12 mm
C12 mm
D12 mm
F32 mm
Smart Task
Smart Task tanımıTemel mantık
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
IO-Link certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
