IMB18-08BPSVU2K Endüktif Sensör
SICK

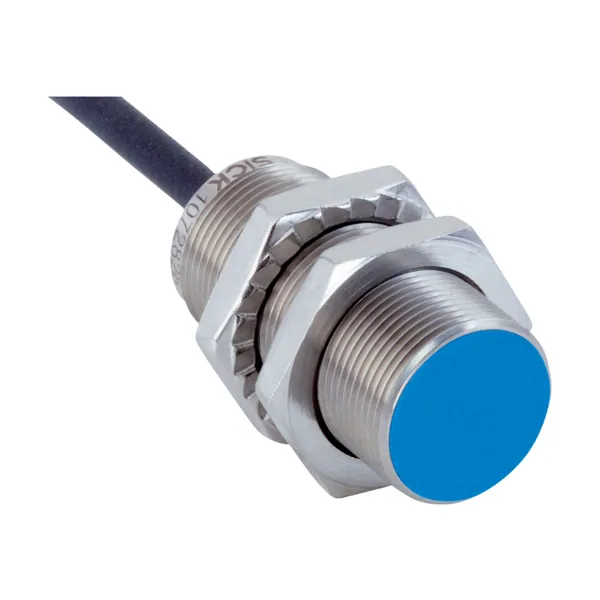

IMB18-08BPSVU2K Endüktif Sensör
Endüktif Sensör · Sn 8 mm · M18 x 1 · PNP
- Algılama mesafesi Sn: 8 mm
- Vida dişi büyüklüğü: M18 x 1
- Anahtarlama çıkışı: PNP
- Çıkış fonksiyonu: Normalde açık
- Bağlantı tipi: 3 telli kablo, 2 m
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK IMB serisine ait bu endüktif sensör 8 mm algılama mesafesi, M18 x 1 vida dişli gövde, PNP çıkış ve normalde açık çıkış fonksiyonu ile sunulur. Endüktif sensörler metal nesneleri temas etmeden algılar; aşınmaya dayanıklı yapıları sayesinde makine ve hat otomasyonunda en sık kullanılan sensör tiplerindendir. Parça numarası 1072828. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Gövde yapısı | Metrik |
| Gövde tasarımı | Kısa gövde yapısı |
| Vida dişi büyüklüğü | M18 x 1 |
| Çap | Ø 18 mm |
| Algılama mesafesi Sn | 8 mm |
| Emniyete alınmış algılama mesafesi Sa | 6,48 mm |
| Metale montaj | Düz kafa gibi |
| Anahtarlama frekansı | 1.000 Hz |
| Bağlantı tipi | 3 telli kablo, 2 m |
| Anahtarlama çıkışı | PNP |
| Anahtarlama çıkışı ayrıntısı | PNP |
| Çıkış fonksiyonu | Normalde açık |
| Elektriksel kablolama | DC 3 telli |
| Koruma sınıfı | IP68 / IP69K |
| Özel özellikler | Soğutma ve yağlama maddelerine dayanıklı, Görsel ayar yardımı, Sıcaklık dayanımı |
| Özel uygulamalar | Soğutma ve yağlama maddesi alanı, Mobil iş makineleri, zorlu kullanım koşulları |
| Teslimat Kapsamı | Sabitleme somunu, paslanmaz çelik V2A, kilit dişli (2 x) |
| Mekanik/Elektrik | |
| Besleme Gerilimi | 10 V DC … 30 V DC |
| Sinyal taşıma | ≤ 10 % |
| Gerilim düşmesi | ≤ 2 V |
| Histerezis | 3 % … 20 % |
| Tekrarlanabilirlik | ≤ 2 % / |
| Sıcaklık sapması (başlangıç Sr değeri) | ± 10 % |
| EMVC | EN 60947-5-2 uyarınca |
| Sürekli akım Ia | ≤ 200 mA |
| Yüksüzlük akımı | ≤ 10 mA |
| Kablo malzemesi | PUR |
| Kablo çapı | 0,34 mm² |
| İletken çapı | Ø 4,5 mm |
| Kısa devre koruması | ✔ |
| Power-up pulse suppression | ✔ |
| Darbe ve titreşim dayanımı | 100 g / 2 ms / 500 döngü; 150 g / 1 milyon döngü; 10 Hz … 55 Hz / 1 mm; 55 Hz … 500 Hz / 60 g |
| Çalışma ortamı sıcaklığı | –40 °C … +100 °C |
| Gövde malzemesi | Paslanmaz çelik V2A, DIN 1.4305 / AISI 303 |
| Malzeme, algılama yüzeyi | Plastik, LCP |
| Gövde uzunluğu | 40 mm |
| Faydalı vida dişi uzunluğu | 35 mm |
| Maks. sıkma torku | Typ. 60 Nm / Typ. 90 Nm |
| Koruma sınıfı | III |
| UL-dosya no. | E181493 |
| Emniyet tekniği parametreleri | |
| MTTFD | 1.971 yıl |
| DCavg | 0 % |
| İletişim arayüzü | |
| İletişim arayüzü | IO-Link V1.0 |
| İletişim arayüzü ayrıntısı | COM2 (38,4 kBaud) |
| Proses verisi uzunluğu | 1 Byte |
| Proses verisi yapısı | Bit 0 = Sr reached / Bit 1 = Sa reached |
| Düşürüm katsayıları | |
| Bilgi | Değerler, değişebilen kılavuz değerlerdir |
| Çelik St37 (Fe) | 1 |
| Paslanmaz çelik (V2A) | Yakl. 0,55 |
| Alüminyum (Al) | Yakl. 0,24 |
| Bakır (Cu) | Yakl. 0,19 |
| Pirinç (sarı) (Ms) | Yakl. 0,24 |
| Montaj uyarısı | |
| Not | Ilgili grafik için bakınız "montaj uyarısı" |
| A | 9 mm |
| B | 18 mm |
| C | 18 mm |
| D | 24 mm |
| E | 2 mm |
| F | 64 mm |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China RoHS | ✔ |
| China Compulsory Product Certification (CCC) exempt | ✔ |
| cULus certificate | ✔ |
| IO-Link certificate | ✔ |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | ✔ |
