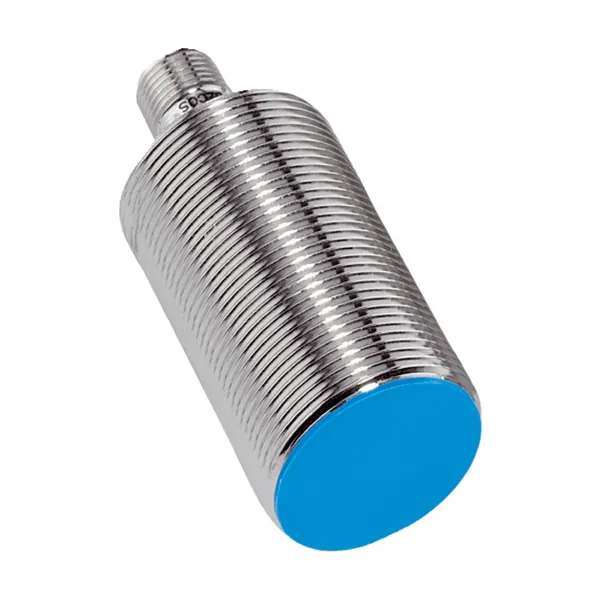

IMA30-10BE1ZC0S Endüktif Sensör
SICK

IMA30-10BE1ZC0S Endüktif Sensör

Parça no: 1107311Seri: IMA Endüktif Sensör SerisiKategori: Endüktif Sensörler

Endüktif Sensör · Sn 0 mm … 10 mm · M30 x 1,5 · Analog

  • Algılama mesafesi Sn: 0 mm … 10 mm
  • Vida dişi büyüklüğü: M30 x 1,5
  • Çıkış fonksiyonu: Analog
  • Bağlantı tipi: Soket M12, 4-pin
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK IMA serisine ait bu endüktif sensör 0 mm … 10 mm algılama mesafesi, M30 x 1,5 vida dişli gövde, analog çıkış fonksiyonu ve Soket M12, 4-pin bağlantı ile sunulur. Endüktif sensörler metal nesneleri temas etmeden algılar; aşınmaya dayanıklı yapıları sayesinde makine ve hat otomasyonunda en sık kullanılan sensör tiplerindendir. Parça numarası 1107311. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Gövde yapısıMetrik
Vida dişi büyüklüğüM30 x 1,5
ÇapØ 30 mm
Algılama mesafesi Sn0 mm … 10 mm
Metale montajDüz kafa
Bağlantı tipiSoket M12, 4-pin
Çıkış fonksiyonuAnalog
Tekrarlama hassasiyeti0,3 mm
Tekrarlama hassasiyeti (TA sabit)± 0,1 mm
Koruma sınıfıIP67
Özel özelliklerAnalog çıkış
Teslimat KapsamıSabitleme somunu, pirinç (sarı), nikel kaplı (2 x)
Mekanik/Elektrik
Besleme Gerilimi15 V DC … 30 V DC
Sinyal taşıma≤ 20 %
Zaman gecikmesi≤ 30 ms
Sıcaklık sapması (başlangıç Sr değeri)≤ 10 %
Yüksüzlük akımı≤ 12 mA
QA1'deki maks. yük direnci≥ 2 kΩ
QA2'deki maks. yük direnci400 Ω Ub = 15 V
QA1 için çıkış gerilimis = 0 mm: 0 V –0/+0,6 V (23 °C) / s = 5 mm: +6,3 V +/-0,6 V (23 °C) / s = 10 mm: +10 V +/-0,6 V (23 °C)
QA2 için çıkış akımıs = 0 mm: 4 mA +/-0.8 mA (23 °C) / s = 10 mm: 20 mA +/-0,8 mA (23 °C)
Çıkış gerilimi0 V … 10 V
Çıkış akımı4 mA … 20 mA
Bant genişliği500 Hz
Kısa devre koruması✔
Çalışma ortamı sıcaklığı–25 °C … +70 °C
Gövde malzemesiPirinç(Sarı), krom kaplı
Malzeme, algılama yüzeyiPlastik
Gövde uzunluğu71 mm
Faydalı vida dişi uzunluğu54 mm
Emniyet tekniği parametreleri
MTTFD1.149 yıl
DCavg0 %
TM (kullanım ömrü)20 yıl
Montaj uyarısı
NotIlgili grafik için bakınız "montaj uyarısı"
B30 mm
C30 mm
D30 mm
F80 mm
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
