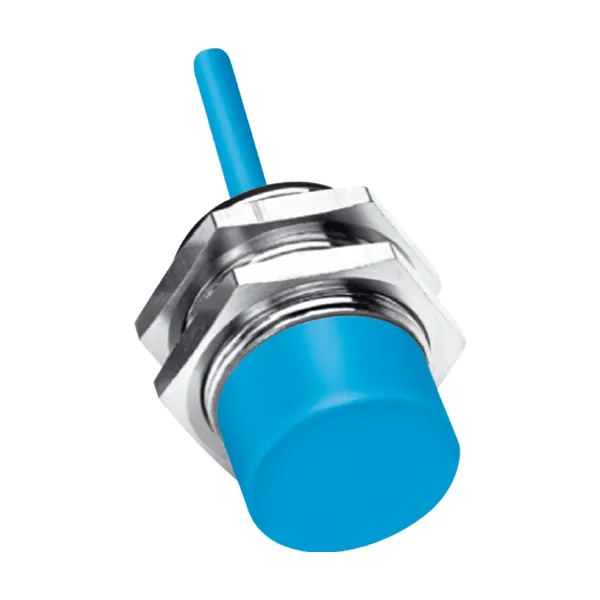

IM30-15N-N-ZW0 Endüktif Sensör
SICK

IM30-15N-N-ZW0 Endüktif Sensör

Parça no: 6021129Seri: IMN Endüktif Sensör SerisiKategori: Endüktif Sensörler

Endüktif Sensör · Sn 15 mm · M30 x 1,5 · NAMUR

  • Algılama mesafesi Sn: 15 mm
  • Vida dişi büyüklüğü: M30 x 1,5
  • Anahtarlama çıkışı: NAMUR
  • Çıkış fonksiyonu: Normalde kapalı
  • Bağlantı tipi: 2 telli kablo, 2 m

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK IMN serisine ait bu endüktif sensör 15 mm algılama mesafesi, M30 x 1,5 vida dişli gövde, NAMUR çıkış ve normalde kapalı çıkış fonksiyonu ile sunulur. Endüktif sensörler metal nesneleri temas etmeden algılar; aşınmaya dayanıklı yapıları sayesinde makine ve hat otomasyonunda en sık kullanılan sensör tiplerindendir. Parça numarası 6021129. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Gövde yapısıMetrik
Vida dişi büyüklüğüM30 x 1,5
ÇapØ 30 mm
Algılama mesafesi Sn15 mm
Emniyete alınmış algılama mesafesi Sa12,15 mm
Metale montajÇıkık kafa
Anahtarlama frekansı200 Hz
Bağlantı tipi2 telli kablo, 2 m
Anahtarlama çıkışıNAMUR
Anahtarlama çıkışı ayrıntısıNAMUR
Çıkış fonksiyonuNormalde kapalı
Koruma sınıfıIP67
Özel özelliklerATEX
Özel uygulamalarPatlayıcı ortam
Teslimat KapsamıSabitleme somunu, pirinç (sarı), nikel kaplı (2 x)
Mekanik/Elektrik
Besleme Gerilimi7,5 V DC … 25 V DC
Histerezis1 % … 15 %
Sıcaklık sapması (başlangıç Sr değeri)± 10 %
EMVCEN 60947-5-6 uyarınca
Sönümlenmiş akım tüketimi≤ 1 mA
Sönümlenmemiş akım tüketimi≥ 2,2 mA
Kablo malzemesiPVC
Kablo çapı0,5 mm²
İletken çapıØ 5,4 mm
Kablo dayanımı50 Ω
Darbe ve titreşim dayanımı30 g, 11 ms / 10 … 55 Hz, 1 mm
Çalışma ortamı sıcaklığı–20 °C … +70 °C
Gövde malzemesiPirinç(Sarı), nikel kaplı
Malzeme, algılama yüzeyiPlastik, PTB
Gövde uzunluğu41 mm
Faydalı vida dişi uzunluğu25 mm
Maks. sıkma torku≤ 50 Nm
Ağırlık+ 220 g
Numune inceleme belgesiPTB 03 ATEX 2037
Ex-aralık kategorisi1G, 2G
Maks. giriş gerilimi Ui15 V
Maks. giriş gücü Pi120 mW
Maks. giriş akımı li50 mA
Maks. iç kapasite Ci145 nF
Maks. iç indüktivite Li110 µH
Nominal gerilim8,2 V DC
Cihaz tanımlamasıII 1G Ex ia IIC T6 Ga Ta –20 °C … +70 °C, II 2 G Ex ia IIC T6 Gb Ta: –20 °C … +70 °C
Emniyet tekniği parametreleri
MTTFD7.515 yıl
DCavg%0
TM (kullanım ömrü)20 yıl
Düşürüm katsayıları
BilgiDeğerler, değişebilen kılavuz değerlerdir
Paslanmaz çelik (V2A)Yakl. 0,7
Alüminyum (Al)Yakl. 0,4
Bakır (Cu)Yakl. 0,3
Pirinç (sarı) (Ms)Yakl. 0,5
Montaj uyarısı
NotIlgili grafik için bakınız "montaj uyarısı"
A30 mm
B60 mm
C30 mm
D45 mm
E30 mm
F120 mm
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
CCC certificate✔
ATEX certificate✔
