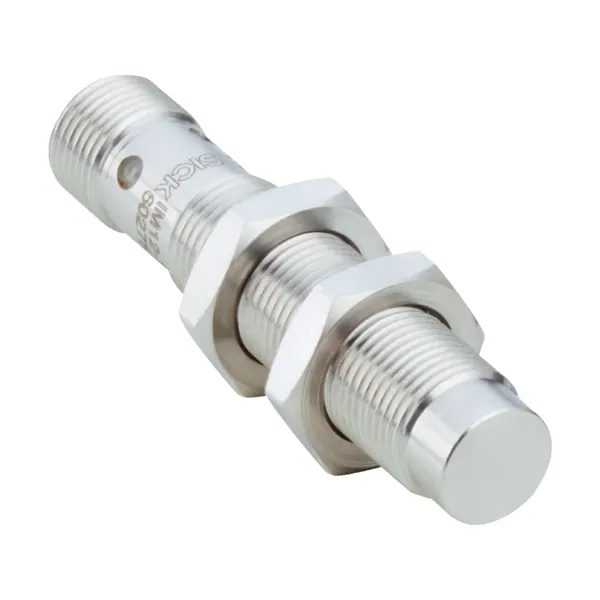

IM12-10NPS-NC1 Endüktif Sensör
SICK
IM12-10NPS-NC1 Endüktif Sensör
Endüktif Sensör · Sn 10 mm · M12 x 1 · PNP
- Algılama mesafesi Sn: 10 mm
- Vida dişi büyüklüğü: M12 x 1
- Anahtarlama çıkışı: PNP
- Çıkış fonksiyonu: Normalde açık
- Bağlantı tipi: Soket M12, 4-pin
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK IMI serisine ait bu endüktif sensör 10 mm algılama mesafesi, M12 x 1 vida dişli gövde, PNP çıkış ve normalde açık çıkış fonksiyonu ile sunulur. Endüktif sensörler metal nesneleri temas etmeden algılar; aşınmaya dayanıklı yapıları sayesinde makine ve hat otomasyonunda en sık kullanılan sensör tiplerindendir. Parça numarası 6027575. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Gövde yapısı | Metrik |
| Vida dişi büyüklüğü | M12 x 1 |
| Çap | Ø 12 mm |
| Basınca karşı dayanıklılık | ≤ 80 bar |
| Algılama mesafesi Sn | 10 mm |
| Emniyete alınmış algılama mesafesi Sa | 8,1 mm |
| Metale montaj | Çıkık kafa |
| Anahtarlama frekansı | 400 Hz |
| Bağlantı tipi | Soket M12, 4-pin |
| Anahtarlama çıkışı | PNP |
| Anahtarlama çıkışı ayrıntısı | PNP |
| Çıkış fonksiyonu | Normalde açık |
| Elektriksel kablolama | DC 3 telli |
| Koruma sınıfı | IP68 / IP69K |
| Özel özellikler | V4A paslanmaz çelikten algılama yüzeyi, Temizlik maddelerine karşı dayanıklıdır, 3 kat algılama mesafesi, Görsel ayar yardımı |
| Özel uygulamalar | Hijyenik ve ıslak alanlar, zorlu kullanım koşulları |
| Teslimat Kapsamı | Sabitleme somunu, paslanmaz çelik V4A (2 x) / Rondela, paslanmaz çelik V4A, kilit dişli (2 x) |
| Mekanik/Elektrik | |
| Besleme Gerilimi | 10 V DC … 30 V DC |
| Sinyal taşıma | ≤ 20 % |
| Gerilim düşmesi | ≤ 2 V |
| Zaman gecikmesi | ≤ 40 ms |
| Histerezis | 1 % … 15 % |
| Tekrarlanabilirlik | ≤ 5 % / |
| Sıcaklık sapması (başlangıç Sr değeri) | ≤ 10 % |
| EMVC | EN 60947-5-2 uyarınca |
| Sürekli akım Ia | ≤ 200 mA |
| Kısa devre koruması | ✔ |
| Power-up pulse suppression | ✔ |
| Darbe ve titreşim dayanımı | 30 g, 11 ms / 10 … 55 Hz, 1 mm |
| Çalışma ortamı sıcaklığı | –25 °C … +85 °C |
| Gövde malzemesi | Paslanmaz çelik V4A, DIN 1.4404 / AISI 316L |
| Malzeme, algılama yüzeyi | Paslanmaz çelik V4A, DIN 1.4404 / AISI 316L |
| Gövde uzunluğu | 60 mm |
| Faydalı vida dişi uzunluğu | 36 mm |
| Maks. sıkma torku | ≤ 20 Nm |
| Koruma sınıfı | III |
| UL-dosya no. | E191603 |
| Emniyet tekniği parametreleri | |
| MTTFD | 1.627 yıl |
| DCavg | 0 % |
| TM (kullanım ömrü) | 20 yıl |
| İletişim arayüzü | |
| İletişim arayüzü | IO-Link V1.0 |
| İletişim arayüzü ayrıntısı | COM2 (38,4 kBaud) |
| Proses verisi uzunluğu | 1 Byte |
| Proses verisi yapısı | Bit 0 = Sr reached |
| Proses verisi yapısı A | Bit 1 = Sa reached |
| Düşürüm katsayıları | |
| Bilgi | Değerler, değişebilen kılavuz değerlerdir |
| Çelik St37 (Fe) | Yakl. 1 |
| Paslanmaz çelik (V4A) | Yakl. 0,5 |
| Alüminyum (Al) | Yakl. 1 |
| Bakır (Cu) | Yakl. 0,8 |
| Pirinç (sarı) (Ms) | Yakl. 1,3 |
| Montaj uyarısı | |
| Not | Ilgili grafik için bakınız "montaj uyarısı" |
| A | 24 mm |
| B | 108 mm |
| C | 12 mm |
| D | 30 mm |
| E | Alüminyum: 13 mm, Çelik: 22 mm, Pirinç (sarı): 15 mm, Paslanmaz çelik: 21 mm |
| F | 100 mm |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China RoHS | ✔ |
| China Compulsory Product Certification (CCC) exempt | ✔ |
