IHM03-01BPSVR9KS01 Endüktif Sensör
SICK

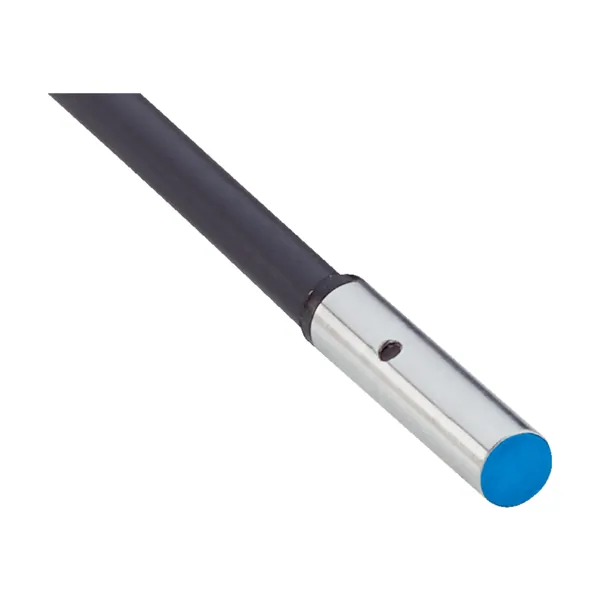

IHM03-01BPSVR9KS01 Endüktif Sensör

Parça no: 1138376Seri: IMM Endüktif Sensör SerisiKategori: Endüktif Sensörler

Endüktif Sensör · Sn 1 mm · PNP · Normalde açık

  • Algılama mesafesi Sn: 1 mm
  • Anahtarlama çıkışı: PNP
  • Çıkış fonksiyonu: Normalde açık
  • Bağlantı tipi: 1 x M8 erkek konnektörlü 2 x kablo, 4 pin, 0,3 m
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK IMM serisine ait bu endüktif sensör 1 mm algılama mesafesi, PNP çıkış, normalde açık çıkış fonksiyonu ve 1 x M8 erkek konnektörlü 2 x kablo, 4 pin, 0,3 m bağlantı ile sunulur. Endüktif sensörler metal nesneleri temas etmeden algılar; aşınmaya dayanıklı yapıları sayesinde makine ve hat otomasyonunda en sık kullanılan sensör tiplerindendir. Parça numarası 1138376. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Gövde yapısıSilindirik
Gövde tasarımıKısa gövde yapısı
ÇapØ 3 mm
Algılama mesafesi Sn1 mm
Emniyete alınmış algılama mesafesi Sa0,81 mm
Metale montajDüz kafa
Anahtarlama frekansı4.200 Hz
Bağlantı tipi1 x M8 erkek konnektörlü 2 x kablo, 4 pin, 0,3 m
Anahtarlama çıkışıPNP
Anahtarlama çıkışı ayrıntısıPNP
Çıkış fonksiyonuNormalde açık
Elektriksel kablolamaDC 3 telli
Koruma sınıfıIP67
Özel özelliklerGörsel ayar yardımı
Özel ifadeİkiz sensör
Teslimat KapsamıKablo etiketi, Polymatic 50 (1 x)
Mekanik/Elektrik
Besleme Gerilimi10 V DC … 30 V DC
Sinyal taşıma≤ 20 %
Gerilim düşmesi≤ 2 V
Zaman gecikmesi≤ 10 ms
Histerezis1 % … 15 %
Tekrarlanabilirlik≤ 2,5 %
Sıcaklık sapması (başlangıç Sr değeri)≤ 10 %
EMVCEN 60947-5-2
Sürekli akım Ia≤ 100 mA
Kablo malzemesiPUR
Kablo çapı0,08 mm²
İletken çapıØ 2,5 mm
Kısa devre koruması✔
Power-up pulse suppression✔
Darbe ve titreşim dayanımı30 g, 11 ms / 10 … 55 Hz, 1 mm
Çalışma ortamı sıcaklığı–25 °C … +70 °C
Gövde malzemesiPaslanmaz çelik V2A, DIN 1.4305 / AISI 303
Malzeme, algılama yüzeyiPlastik, LCP
Gövde uzunluğu12 mm
UL-dosya no.NRKH.E348498
Emniyet tekniği parametreleri
MTTFD1.804 yıl
DCavg0 %
İletişim arayüzü
İletişim arayüzüIO-Link V1.1
İletişim arayüzü ayrıntısıCOM2 (38,4 kBaud)
Döngü süresi10,4 ms
Proses verisi uzunluğu1 Byte
Proses verisi yapısıBit 0 = Sr reached / Bit 1 = Sa reached
Düşürüm katsayıları
BilgiDeğerler, değişebilen kılavuz değerlerdir
Çelik St37 (Fe)1
Paslanmaz çelik (V2A)Yakl. 0,81
Alüminyum (Al)Yakl. 0,57
Bakır (Cu)Yakl. 0,43
Pirinç (sarı) (Ms)Yakl. 0,61
Montaj uyarısı
NotIlgili grafik için bakınız "montaj uyarısı"
B3 mm
C3 mm
D3 mm
F8,5 mm
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
cULus certificate✔
IO-Link certificate✔
