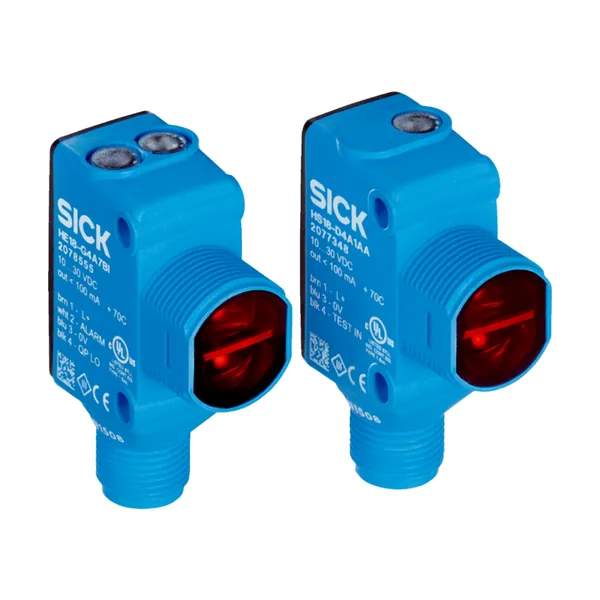

HSE18-P4A1AB Karşılıklı Fotosel

Parça no: 1088213Seri: H18 Sure Sense Fotosel SerisiKategori: Fotoseller

Karşılıklı Fotosel · Menzil 0 m … 15 m · LED · PNP

  • Algılama mesafesi: 0 m … 15 m
  • Işık kaynağı: LED
  • Anahtarlama çıkışı: PNP
  • Bağlantı tipi: Soket M12, 4-pin
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK H18 serisine ait bu karşılıklı fotosel 0 m … 15 m algılama mesafesi, LED ışık kaynağı, PNP çıkış ve Soket M12, 4-pin bağlantı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 1088213. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiKarşılıklı fotosel
Boyutlar ( G x Y x D)16,2 mm x 48,5 mm x 31,8 mm
Gövde şekli (ışık çıkışı)Hibrit
Diş çapı (Gövde)M18
Montaj şekliM18, kafa/yan (24,1 … 25,4 mm)
Gövde rengiMavi
Maksimum algılama mesafesi0 m … 20 m
Algılama mesafesi0 m … 15 m
Işık türüKızılötesi ışık
Işık kaynağıLED
Işık demet çapı (mesafe)1.400 mm (10 m)
Dalga uzunluğu850 nm
Potansiyometre, sağHassasiyet
Potansiyometre, solYok
Özel özellikler-
Mekanik/Elektrik
Besleme Gerilimi10 V DC … 30 V DC
Sinyal taşımass
Akım tüketimi≤ 20 mA
Anahtarlama çıkışıPNP
Anahtarlama fonksiyonuTamamlayıcı
Anahtarlama tipiAydınlık/karanlık ile anahtarlama
Anahtarlama çıkışı Q1PNP, Aydınlık ile anahtarlama
Anahtarlama çıkışı Q2PNP, Karanlık ile anahtarlama
Çıkış akımı Imax.≤ 100 mA
Tepki süresi≤ 0,5 ms
Anahtarlama frekansı1.000 Hz
Bağlantı tipiSoket M12, 4-pin
Kablo malzemesiPlastik, PVC
Koruma devreleriA / B / D
Koruma sınıfıIII
Ağırlık18 g
Gövde malzemesiPlastik, VISTAL®
Malzeme, optikPlastik, PMMA
Koruma sınıfıIP67 / IP69K
Teslimat KapsamıSabitleme somunu (1x), M18, plastik, siyah, yassı
Elektromanyetik uyumluluk (EMV)EN 60947-5-2 (Sensör, endüstriyel alanda radyo dalgası koruma şartlarını (elekromanyetik uyumluluk) yerine getirir (radyo dalgası koruma sınıfı A). Meskenlerde kullanım halinde fonksiyon arızalarına neden olabilir.)
Çalışma ortamı sıcaklığı–40 °C … +70 °C
Depo ortam sıcaklığı–40 °C … +75 °C
UL-dosya no.E189383
Bağlantı tipi/bağlantı düzeni
Kablo malzemesiPlastik
BN 1+ (L+)
WH 2Not connected
BU 3- (M)
BK 4Test IN
BN 1+ (L+)
WH 2Q2
BU 3- (M)
BK 4Q1
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
cULus certificate✔
