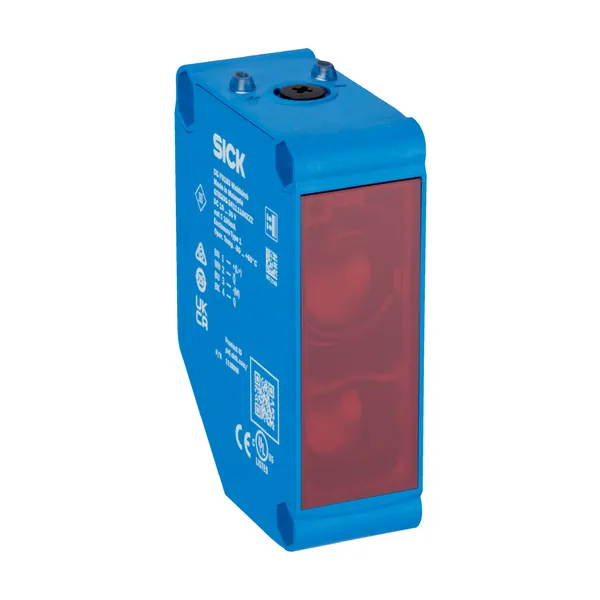

GTB20M-24111160ZZZ Cisimden Yansımalı Fotosel
SICK

GTB20M-24111160ZZZ Cisimden Yansımalı Fotosel

Parça no: 1119843Seri: G20 Fotosel SerisiKategori: Fotoseller

Cisimden Yansımalı Fotosel · LED · IP67 (EN 60529)

  • Işık kaynağı: LED
  • Koruma sınıfı: IP67 (EN 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK G20 serisine ait bu cisimden yansımalı fotosel LED ışık kaynağı ve IP67 (EN 60529) koruma sınıfı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 1119843. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiCisimden yansımalı sensör
Çalışma prensibi ayrıntısıArka fon bastırma
Min. algılama mesafesi0,005 m
Maksimum algılama mesafesi3 m
Arka fon bastırma için anahtarlama eşiği ayar aralığı0,1 m … 3 m
Referans nesne%90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)
Ayarlanan algılama mesafesi ile arka fon arasındaki minimum mesafe (siyah %6 / beyaz %90)200 mm, 1000 mm mesafede
Işık kaynağıLED
Işık türüKızılötesi ışık
Işık noktası biçimiDört köşe
Işık demeti çapı (mesafe)Ø 28 mm (500 mm)
Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı)U = +23 °C'de)
Normatif referansEN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş
LED risk grubu işaretiSerbest grup
Dalga uzunluğu850 nm
Ortalama kullanım süresiTU = +25 °C’de 100.000 saat
PotansiyometreAnahtarlama mesafesinin ayarlanması için, 7 tur
Yeşil LEDDurum göstergesi / Kalıcı açık: Power on
Sarı LEDIşık alımı durumu / Kalıcı açık: Nesne mevcut / Kalıcı kapalı: Nesne mevcut değil
Emniyet tekniği parametreleri
MTTFD806 yıl
DCavg%0
Elektrik
Gerilim kaynağı UB10 V DC … 30 V DC
Sinyal taşımass
Kullanım kategorisiDC-13 (EN 60947-1 uyarınca)
Akım tüketimi≤ 30 mA, yüksüz. UB = 24 V’ta
Koruma sınıfıIII
Adet2 (Tamamlayıcı)
Türİtme-çekme: PNP/NPN
Anahtarlama tipiAydınlık/karanlık ile anahtarlama
Sinyal gerilimi PNP HIGH/LOWUV - (≤ 3 V) / yakl. 0 V
Sinyal gerilimi NPN HIGH/LOWUV - (≤ 3 V) / yakl. 0 V
Çıkış akımı Imax.≤ 100 mA
Koruma devreleri ÇıkışlarTers kutup korumalı
Tepki süresi≤ 1,67 ms
Anahtarlama frekansı300 Hz
Fonksiyon Pin 4 / siyah (BK)Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → Q YÜKSEK çıkışı
Fonksiyon Pin 2 / beyaz (WH)Dijital çıkış, karanlık ile anahtarlama, nesne mevcut → Ǭ DÜŞÜK çıkışı
Mekanik
Gövde yapısıDört köşeli form
Boyutlar ( G x Y x D)23,5 mm x 74,5 mm x 52,5 mm
BağlantıSoket M12, 4-pin
GövdePlastik, ABS
Ön camPlastik, PMMA
AğırlıkYakl. 55 g
Ortam verileri
Koruma sınıfıIP67 (EN 60529)
Çalışma ortamı sıcaklığı–30 °C … +60 °C
Depo ortam sıcaklığı–40 °C … +70 °C
Tip. Ortam ışığına dayanıklılıkGüneş ışığı: ≤ 20.000 lx
Darbe dayanımı30 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık10 Hz … 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
Nem35 % … 95 %, bağıl nem (yoğuşma oluşmaz)
Elektromanyetik uyumluluk (EMV)EN 60947-5-2
UL-dosya no.NRKH.E348498 & NRKH7.E348498
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
cULus certificate✔
Photobiological safety (IEC EN 62471)✔
