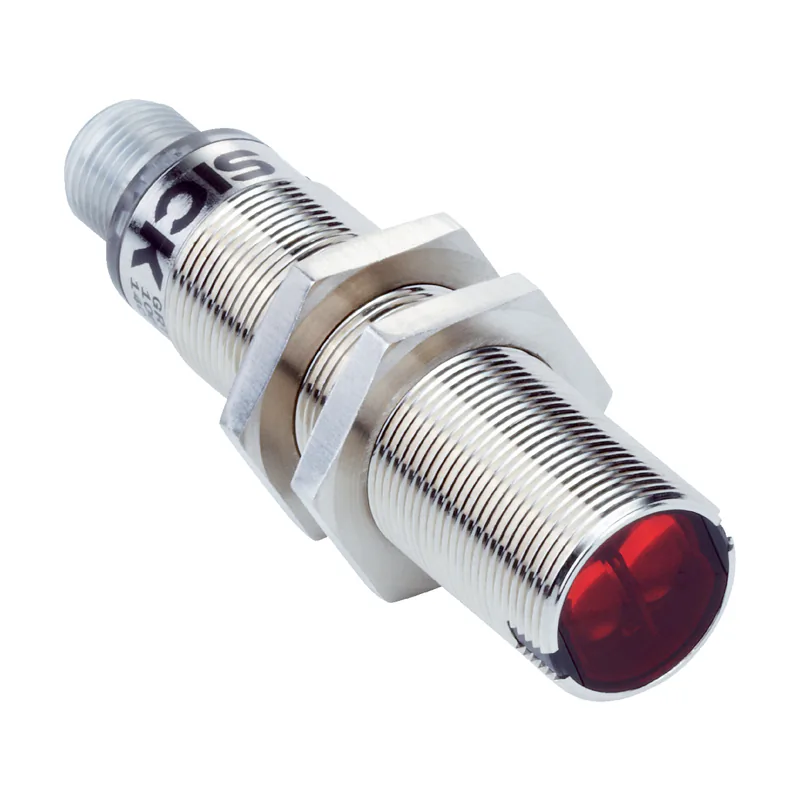

GRTE18-P2442 Cisimden Yansımalı Fotosel
SICK

GRTE18-P2442 Cisimden Yansımalı Fotosel

Parça no: 1066549Seri: GR18 Fotosel SerisiKategori: Fotoseller

Cisimden Yansımalı Fotosel · Menzil 10 mm … 400 mm · PinPoint LED · PNP

  • Algılama mesafesi: 10 mm … 400 mm
  • Işık kaynağı: PinPoint LED
  • Anahtarlama çıkışı: PNP
  • Bağlantı tipi: Soket M12, 4-pin
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK GR18 serisine ait bu cisimden yansımalı fotosel 10 mm … 400 mm algılama mesafesi, PinPoint LED ışık kaynağı, PNP çıkış ve Soket M12, 4-pin bağlantı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 1066549. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiCisimden yansımalı sensör
Çalışma prensibi ayrıntısıEnerjetik
Boyutlar ( G x Y x D)18 mm x 18 mm x 73,5 mm
Gövde şekli (ışık çıkışı)Silindirik
Diş çapı (Gövde)M18 x 1
Optik eksenDüz
Maksimum algılama mesafesi5 mm … 550 mm
Algılama mesafesi10 mm … 400 mm
Işık türüGörünebilir kırmızı ışık
Işık kaynağıPinPoint LED
Işık demet çapı (mesafe)Ø 9 mm (400 mm)
Dalga uzunluğu650 nm
AyarlamaPotansiyometre
Yeşil LEDDurum göstergesi / Kalıcı açık: Power on
Sarı LEDIşık alımı durumu / Kalıcı açık: Nesne mevcut / Kalıcı kapalı: Nesne mevcut değil
Mekanik/Elektrik
Gerilim kaynağı UB10 V DC … 30 V DC
Sinyal taşımass
Akım tüketimi30 mA
Anahtarlama çıkışıPNP
Anahtarlama fonksiyonuTamamlayıcı
Anahtarlama tipiAydınlık/karanlık ile anahtarlama
Sinyal gerilimi NPN HIGH/LOWYakl. UV / ≤ 3 V
Çıkış akımı Imax.≤ 100 mA
Tepki süresi4)
Anahtarlama frekansı500 Hz
Bağlantı tipiSoket M12, 4-pin
Koruma devreleriA / B / D
Koruma sınıfıIII
Gövde malzemesiMetal, Nikelajlı pirinç alaşım ve ABS
Malzeme, optikPlastik, PMMA
Koruma sınıfıIP67
Teslimat KapsamıSabitleme somunu (2 x)
Elektromanyetik uyumluluk (EMV)EN 60947-5-2
Çalışma ortamı sıcaklığı–25 °C … +55 °C
Depo ortam sıcaklığı–40 °C … +70 °C
UL-dosya no.E348498
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
ECOLAB certificate✔
cULus certificate✔
Photobiological safety (DIN EN 62471) certificate✔
