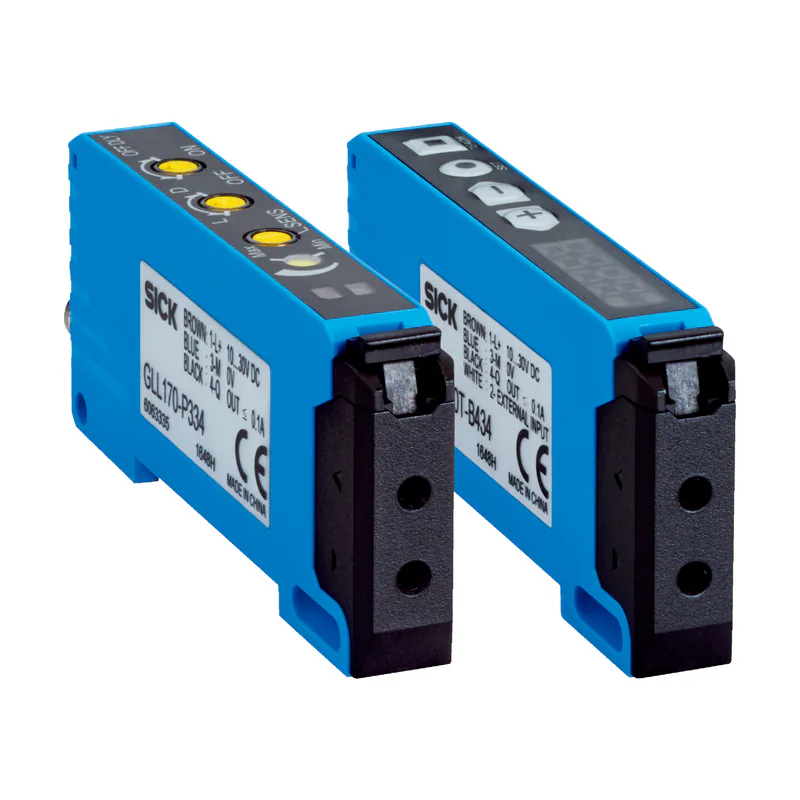

GLL170 Fiber Optik Sensör Serisi
Seri · 18 çeşitSICK fiber optik sensör serisi · 18 çeşit · PNP, NPN · IP66
GLL170-P332 Fiber Optik Sensör
SICK
GLL170-P332 Fiber Optik Sensör
Fiber Optik Sensör · LED · IP66 (EN 60529)
- Işık kaynağı: LED
- Koruma sınıfı: IP66 (EN 60529)
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK GLL170 serisine ait bu fiber optik sensör LED ışık kaynağı ve IP66 (EN 60529) koruma sınıfı ile sunulur. Fiber optik sensörler, elektronik birimi algılama noktasından uzağa alarak dar alanlarda, yüksek sıcaklıkta veya çok küçük nesnelerin algılanmasında esnek bir çözüm sunar. Parça numarası 6063334. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Cihaz tipi | Fiber optik kablo güçlendiricisi |
| Cihaz tipi ayrıntısı | Stand-alone |
| Çalışma prensibi ayrıntısı | Kullanılan fiber optik kabloya bağlıdır |
| Maksimum algılama mesafesi | Kullanılan fiber optik kabloya bağlıdır |
| Işık kaynağı | LED |
| Işık türü | Görünebilir kırmızı ışık |
| Normatif referans | EN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş |
| LED risk grubu işareti | Serbest grup |
| Dalga uzunluğu | 632 nm |
| Ortalama kullanım süresi | TU = +25 °C’de 100.000 saat |
| Potansiyometre | Algılama mesafesinin ayarlanması için/anahtarlama tipinin ayarlanması için/kapanma gecikmesinin ayarlanması için |
| Yeşil LED | Durum göstergesi / Kalıcı açık: Power on / Anahtarlama eşiği çevresinde +/- % 10 aralığında kısılmış |
| Sarı LED | Dijital çıkışın durumu / Statik açık: Anahtarlama çıkışı aktif / Kalıcı kapalı: Dijital çıkış aktif değil |
| Emniyet tekniği parametreleri | |
| MTTFD | 760 yıl |
| DCavg | 0 % |
| TM (kullanım ömrü) | 20 yıl |
| Elektrik | |
| Gerilim kaynağı UB | 10 V DC … 30 V DC |
| Sinyal taşıma | ≤ 10 % |
| Akım tüketimi | ≤ 30 mA |
| Koruma sınıfı | III |
| Adet | 1 |
| Tür | PNP |
| Anahtarlama tipi | Aydınlık/karanlık ile anahtarlama |
| Sinyal gerilimi PNP HIGH/LOW | Yaklaşık UB-1,5 V / 0 V |
| Sinyal gerilimi NPN HIGH/LOW | Yaklaşık UB/< 1,5 V |
| Çıkış akımı Imax. | ≤ 100 mA |
| Koruma devreleri Çıkışlar | Ters kutup korumalı |
| Tepki süresi | ≤ 250 µs |
| Anahtarlama frekansı | 2 kHz |
| Zaman fonksiyonu | Zaman gecikmesi yok, Kapanma gecikmesi |
| Gecikme süresi | Dönüştürücü anahtar üzerinden seçilebilir, 0 ms … 40 ms |
| Fonksiyon Pin 4 / siyah (BK) | Dijital çıkış, ışık alımı → Q1 YÜKSEK çıkışı |
| Fonksiyon Pin 4 / siyah (BK) - Ayrıntı | Sensörün Pin 4 fonksiyonu yapılandırılabilir |
| Mekanik | |
| Gövde yapısı | Dört köşeli form |
| Boyutlar ( G x Y x D) | 10 mm x 31,7 mm x 72,5 mm |
| Bağlantı | 3 telli kablo |
| Derin dondurma özelliği | 0 °C altında kablo deforme edilmemelidir |
| Kablo çapı | 0,2 mm² |
| Kablo çapı | Ø 3,8 mm |
| Kablo uzunluğu (L) | 2 m |
| Gövde | Plastik, PC/POM |
| Kablo | Plastik, PVC |
| Ağırlık | 63 g |
| Sabitleme vidalarının maks. sıkma torku | 0,5 Nm |
| Ortam verileri | |
| Koruma sınıfı | IP66 (EN 60529) |
| Çalışma ortamı sıcaklığı | –25 °C … +55 °C |
| Depo ortam sıcaklığı | –40 °C … +70 °C |
| Tip. Ortam ışığına dayanıklılık | Yapay ışık: ≤ 5.000 lx / Güneş ışığı: ≤ 60.000 lx |
| Darbe dayanımı | 50 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27)) |
| Titreşime karşı dayanıklılık | 10 Hz … 55 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6)) |
| Nem | 35 % … 95 %, bağıl nem (yoğuşma oluşmaz) |
| Elektromanyetik uyumluluk (EMV) | EN 60947-5-2 |
| UL-dosya no. | NRKH2.E300503 & NRKH8.E300503 |
| RoHS sertifikası | ✔ |
| Smart Task | |
| Zamanlayıcı fonksiyonu | Devre dışı bırakılmış / Açılma gecikmesi / Kapanma gecikmesi / Pals (One Shot) |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China RoHS | ✔ |
| China Compulsory Product Certification (CCC) exempt | ✔ |
| cRUus certificate | ✔ |
