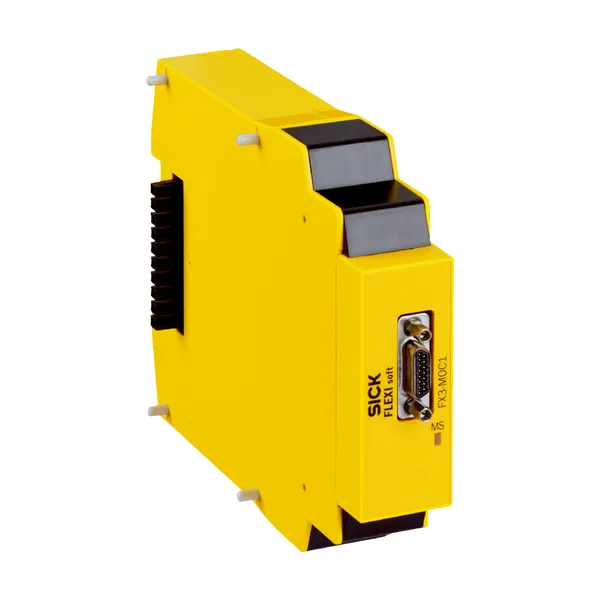

FX3-MOC100000 Güvenlik Kontrolörü
SICK

FX3-MOC100000 Güvenlik Kontrolörü

Parça no: 1057833Seri: Flexi Soft Güvenlik Kontrolörü SerisiKategori: Güvenlik Sistemleri

Güvenlik Kontrolörü · PL e (EN ISO 13849) · SIL 3 (IEC 61508) · IP20 (EN 60529)

  • Performans seviyesi: PL e (EN ISO 13849)
  • Güvenlik için entegrasyon seviyesi: SIL 3 (IEC 61508)
  • Koruma sınıfı: IP20 (EN 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK Flexi serisine ait bu güvenlik kontrolörü PL e (EN ISO 13849) performans seviyesi, SIL 3 (IEC 61508) güvenlik bütünlük seviyesi ve IP20 (EN 60529) koruma sınıfı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 1057833. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
ModülMotion-Control-Modülü
Konfigürasyon metoduYazılım üzerine (Flexi Soft Designer, Safe EFI-pro System: Safety Designer)
Emniyet tekniği parametreleri
Güvenlik için entegrasyon seviyesiSIL 3 (IEC 61508)
KategoriKategori 4 (EN ISO 13849)
Performans seviyesiPL e (EN ISO 13849)
PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)5,0 * 10-9
Hata tanıma için asgari hareket≥ Çapraz karşılaştırma için kullanılan fonksiyon bloğunun seçilen tolerans sınırı, ör. pozisyonun çapraz karşılaştırması, 24 saat içinde en az 1 x
TM (kullanım ömrü)20 yıl (EN ISO 13849)
Güvenlik için entegrasyon seviyesiSIL 2 (IEC 61508)
KategoriKategori 3 (EN ISO 13849)
Performans seviyesiPL d (EN ISO 13849)
PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)6,0 * 10-9
Hata tanıma için asgari hareket≥ 1 Sin/Cos-Periyodu, 24 saat içinde en az 1 x
TM (kullanım ömrü)20 yıl (EN ISO 13849)
Fonksiyonlar
Tahrik güvenliği fonksiyonlarıGüvenli durdurma 1 (SS1) / Güvenli durdurma 2 (SS2) / Güvenli işlem durdurma (SOS) / Güvenli hız izleme (SSM) / Güvenli sınırlandırılmış hız (SLS) / Güvenli yön (SDI) / Güvenli fren kontrolü (SBC) / Güvenli düğüm (SCA) / Güvenli pozisyonlama (SLP)
Arayüzler
Enkoder arayüzüA/B artımsal encoder, TTL / A/B artımsal enkoder, HTL, 12 V ya da 24 V / A/B artımsal encoder, RS-422 / Sin/Cos enkoder / SSI enkoderi (Master / Listener) / HIPERFACE®
Bağlantı tipiErkek konnektör, Mikro D-Sub, 15 pinli
Veri arayüzüDahili bus (FLEXBUS+)
Elektrik
Koruma sınıfıIII (EN 61140)
Güç kaynağıFLEXBUS+ üzerine
Dahili güç tüketimi≤ 2,5 W
Ayar gerilimi farkı HIGH5 V (2 V … 5,3 V)
Ayar gerilimi farkı LOW0 V (–0,3 V … 0,8 V)
Giriş gerilimi–5 V … 10 V
Giriş frekansı≤ 300 kHz
Giriş direnci≥ 35 kΩ
Ayar gerilimi farkı HIGH5 V (1,2 V … 5,6 V)
Ayar gerilimi farkı LOW–5 V (–5,6 V … –1,2 V)
Giriş gerilimi–5 V … 10 V
Giriş frekansı≤ 300 kHz
Giriş direnci≥ 35 kΩ
Ayar gerilimi farkı HIGH12 V (6,5 V … 15 V)
Ayar gerilimi farkı LOW0 V (–1 V … 2,5 V)
Giriş gerilimi–5 V … 20 V
Giriş frekansı≤ 300 kHz
Giriş direnci≥ 35 kΩ
Ayar gerilimi farkı HIGH12 V (4 V … 15 V)
Ayar gerilimi farkı LOW–12 V (–15 V … –4 V)
Giriş gerilimi–5 V … 20 V
Giriş frekansı≤ 300 kHz
Giriş direnci≥ 35 kΩ
Ayar gerilimi farkı HIGH24 V (13 V … 30 V)
Ayar gerilimi farkı LOW0 V (–3 V … 5 V)
Giriş gerilimi–10 V … 40 V
Giriş frekansı≤ 300 kHz
Giriş direnci≥ 35 kΩ
Ayar gerilimi farkı HIGH24 V (8 V … 30 V)
Ayar gerilimi farkı LOW–24 V (–30 V … –8 V)
Giriş gerilimi–10 V … 40 V
Giriş frekansı≤ 300 kHz
Giriş direnci≥ 35 kΩ
Ayar gerilimi farkı HIGH0,2 V … 5 V
Ayar gerilimi farkı LOW–5 V … –0,2 V
Giriş gerilimi–7 V … 7 V
Giriş frekansı≤ 1.000 kHz
Giriş direnci≥ 35 kΩ
Diferansiyel direnç120 Ω (100 Ω … 150 Ω)
Fark giriş gerilimi1 V (0,8 V … 1,2 V)
Giriş gerilimi0 V … 5 V
Giriş frekansı≤ 120 kHz
Giriş direnci1 kΩ (0,9 kΩ … 1,1 kΩ)
Gerilim denetimi, vektör uzunluk denetimi için alt sınır0,5 V
Gerilim denetimi, vektör uzunluk denetimi için üst sınır1,5 V
Diferansiyel direnç120 Ω (100 Ω … 150 Ω)
Darbe frekansı100 kHz … 1.000 kHz
Veri paketleri arasında takt boşluğu (Monoflop-Süresi)≥ 100 µs
Kare başına pozisyon verisi biti16 … 62
Mekanik
Boyutlar ( G x Y x D)22,5 mm x 96,5 mm x 126 mm
Ağırlık120 g
Ortam verileri
Koruma sınıfıIP20 (EN 60529)
Çalışma ortamı sıcaklığı–25 °C … +55 °C
Depolama sıcaklığı–25 °C … +70 °C
Hava nemliliği≤ 95 %, yoğuşmasız
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
CCC certificate✔
UK-Type-Examination approval✔
cULus certificate✔
KC Mark certificate✔
cTUVus certificate✔
EC-Type-Examination approval✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
