FPS503 Araç Profil Sistemi

Parça no: 1088784Seri: Free Flow ProfilerKategori: Sistem Çözümleri

Araç Profil Sistemi · Araçların ve hareket halindeki… · En iyi performans sağlanarak 4… · 3 Tarayıcılı çözüm

  • Kullanım alanı: Araçların ve hareket halindeki nesnelerin ölçülmesi
  • Kaplanan şeritlerin sayısı: En iyi performans sağlanarak 4 şeride kadar
  • Tarayıcı tasarımı: 3 Tarayıcılı çözüm

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK Free serisine ait bu araç profil sistemi kullanım alanı Araçların ve hareket halindeki nesnelerin…, kaplanan şeritlerin sayısı En iyi performans sağlanarak 4 şeride kadar ve tarayıcı tasarımı 3 Tarayıcılı çözüm ile sunulur. Sistem çözümleri sensör, yazılım ve mekaniği bir araya getirerek belirli bir otomasyon görevini anahtar teslim şekilde çözer. Parça numarası 1088784. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Kullanım alanıAraçların ve hareket halindeki nesnelerin ölçülmesi / Yasal olarak belirlenmiş araç boyutlarının kontrolü / Feribotlar ve taşıt trenlerindeki (RoLa) yükleme sürecinin optimizasyonu / Boyut tabanlı bir ödeme veya ücretli geçiş sisteminin temeli
Kaplanan şeritlerin sayısıEn iyi performans sağlanarak 4 şeride kadar / Her sistemde maks. 9 sensör
Tarayıcı tasarımı3 Tarayıcılı çözüm
Araç verileriAraç boyutları (Uzunluk, Genişlik, Yükseklik) / Araç sınıfları / Sürüş yönü / Şerit düzenleme / Tüm araç verileri için güvenilirlik seviyesi / 3D nokta bulutu
Sensör2D-LiDAR sensörü
Sınıflandırma sistemiAvrupa, Asya, Kuzey Amerika
Araç sınıflarının sayısı30 farklı sınıf
Maks. araç yüksekliğiyle sensör arasında tavsiye edilen mesafe≥ 1 m
Tavsiye edilen araç mesafesiV V
KalibrasyonOtomatik
Stop-and-go fonksiyonelliğiEvet
Tarama frekansı75 Hz, LMS Width için / 35 Hz, LMS Length için
% 10 yansımalı tarama mesafesi40 m
Görüş açısı190°, pro LMS511 SE
Lazer sınıfı1, göz için güvenli (IEC 60825-1:2014)
Isıtma✔
Dahili bilgisayarTraffic Controller FPS / ✔
Dahili hafıza32 GB
UygulamaAraç ölçümü, Ücretli geçiş sistemleri, Yasal olarak belirlenmiş araç boyutlarının kontrolü, Yükleme sürecinin optimizasyonu
Mekanik/Elektrik
Montaj konumuBaş üstü veya yan
Kurulum yüksekliği5 m … 8 m / Maksimum araç yüksekliğinden en az 1m daha yüksek / LMS ile araç arasındaki açı > 15°
Performans
Sayım duyarlılığı99,8 %
Sınıflandırma duyarlılığı98 % (TLS8+1 sınıfları için)
Uzunluk ölçümü doğruluğu± 400 mm v / ± 1.000 mm v
Genişlik ölçümü doğruluğu± 50 mm v / ± 100 mm v
Yükseklik ölçümü doğruluğu± 30 mm v
Minimum nesne büyüklüğü1 m x 0,6 m x 0,6 m (G x Y x D)
Maksimum nesne büyüklüğü32 m x 3,5 m x 5 m (G x Y x D)
Algılanabilir en küçük nesne190 mm x 130 mm x 130 mm 525 mm x 130 mm x 130 mm
Arayüzler
Çıkış verileriAraç verileri
Genel bilgiler

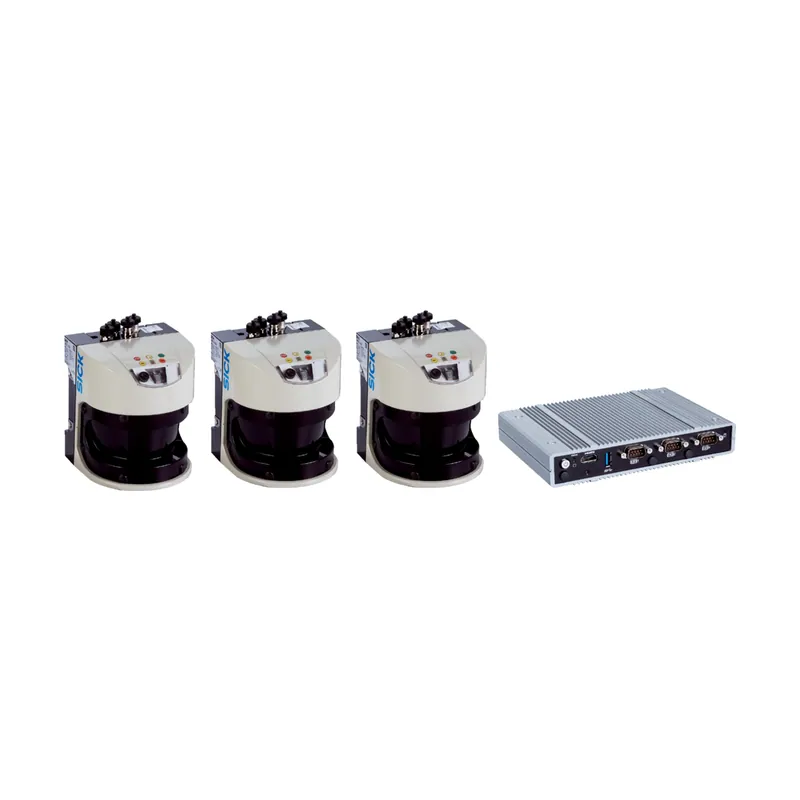

Teslimat Kapsamı2D-LiDAR sensörü LMS511 SE (3 x) / Yazılım dahil Traffic Controller FPS / TEMS Info örnek istemci, TEMS Info örnek istemci kaynak kodu, TEMS analizör ve kullanma kılavuzlarını içeren USB bellek
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
China-RoHS✔
