ETL70-0KA4 Lineer Enkoder
SICK

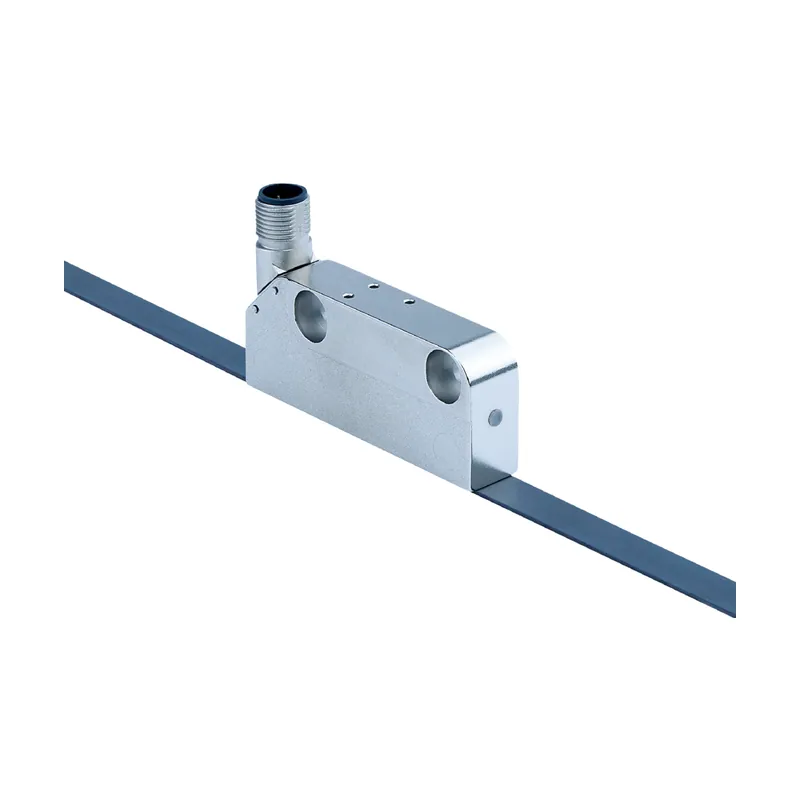

ETL70-0KA4 Lineer Enkoder

Parça no: 1116913Seri: STL/ETL70 Lineer Enkoder SerisiKategori: Enkoderler & Motion Control

Lineer Enkoder · HIPERFACE DSL® · Çözünürlük 1 µm · 7 V DC … 12 V DC

  • İletişim arayüzü: HIPERFACE DSL®
  • Çözünürlük: 1 µm
  • Besleme Gerilimi: 7 V DC … 12 V DC
  • Bağlantı tipi: Erkek konnektör, M12, 4 pin
  • Koruma sınıfı: IP67, Erkek konnektör karşılığı takılı olduğunda (IEC 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK STL/ETL70 serisine ait bu lineer enkoder HIPERFACE DSL® arayüzü, 1 µm çözünürlük, 7 V DC … 12 V DC besleme ve Erkek konnektör, M12, 4 pin bağlantı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1116913. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Teslimat KapsamıManyetik bant teslimat kapsamına dahil değildir
Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)86 yıl (EN ISO 13849)
Performans
Ölçüm mesafesi0 mm … 16.384 mm
Çözünürlük1 µm
Periyot uzunluğu2 mm
Yol alma hızı4,5 m/s Mutlak pozisyona kadar güvenilir şekilde gerçekleştirilebilen / ≤ 10 m/s çalıştırma sırasında maksimum çalışma hızı
Tekrarlanabilirlik< 1 µm
Maks. okuma mesafesi0,8 mm
Arayüzler
İletişim arayüzüHIPERFACE DSL®
Elektrik
Besleme Gerilimi7 V DC … 12 V DC
Akım tüketimi< 200 mA
Bağlantı tipiErkek konnektör, M12, 4 pin, üniversal
Durum göstergesiRGB-LED
Mekanik
Ölçüler/boyutlarBoyutsal çizimine bakınız
Teslimat kapsamıManyetik bant teslimat kapsamına dahil değildir
Malzeme, okuyucu kafaBasınçlı çinko döküm
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-3 uyarınca
Koruma sınıfıIP67, Erkek konnektör karşılığı takılı olduğunda (IEC 60529)
Çalışma sıcaklığı aralığı–30 °C … +85 °C
Depolama sıcaklığı aralığı–40 °C … +85 °C, Ambalajsız
İzin verilen rölatif nem100 %, Buğulanma izinli
Darbelere karşı direnç500 m/s², 11 ms (EN 60068-2-27)
Titreşimlere karşı direnç100 m/s², 10 Hz … 2.000 Hz (EN 60068-2-6)
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
