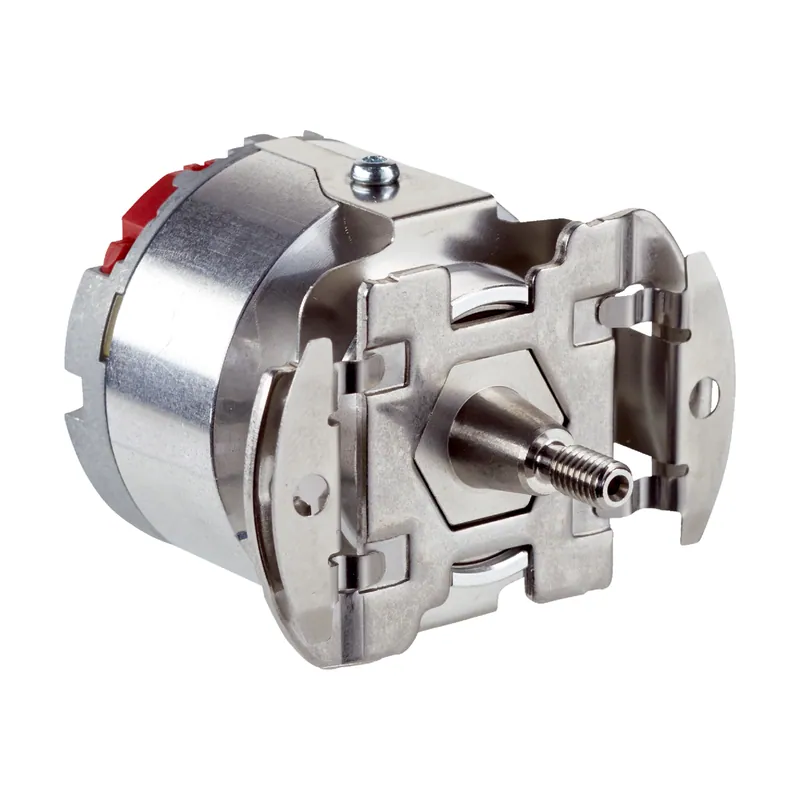

EKS/EKM36 Motor Feedback Sistemi Serisi
Seri · 8 çeşitSICK motor feedback sistemi serisi · 8 çeşit · Optik · Konik mil
EKM36-0KF0B018A Motor Feedback Sistemi
SICK
EKM36-0KF0B018A Motor Feedback Sistemi
Motor Feedback Sistemi · HIPERFACE DSL® · 7 V … 12 V · Erkek konnektör, 4 pin
- İletişim arayüzü: HIPERFACE DSL®
- Besleme Gerilimi: 7 V … 12 V
- Bağlantı tipi: Erkek konnektör, 4 pin
- Koruma sınıfı: IP40
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK EKS/EKM36 serisine ait bu motor feedback sistemi HIPERFACE DSL® arayüzü, 7 V … 12 V besleme, Erkek konnektör, 4 pin bağlantı ve IP40 koruma sınıfı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1084233. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Teslimat Kapsamı | Tork desteği için kullanılan M3 montaj vidaları teslimat kapsamına dahil değildir. |
| Emniyet tekniği parametreleri | |
| MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre) | 155 yıl (EN ISO 13849) |
| Performans | |
| Devir başına çözünürlük | 18 bit |
| Sistem hassasiyeti | ± 120 ″ |
| Sinyal gürültüsü (σ) | ± 5 ″ (bkz. “Sinyal gürültüsü” ve “Sönümleme” diyagramı) |
| Mutlak tespit edilebilir devir sayısı | 4.096 |
| Mevcut bellek alanı | 8.192 Byte |
| Her bir devir için ölçüm adımı | 262.144 |
| Ölçüm prensibi | Optik |
| Arayüzler | |
| Mutlak değer için kod türü | Ikili |
| Kod dizisi | Milin dönmesinde, artan. Saat yönüne göre “A” yönüne bakarak (boyutsal çizime bakınız) |
| İletişim arayüzü | HIPERFACE DSL® |
| Başlatma süresi | Max. 500 ms |
| Harici sıcaklık geriliminin ölçülmesi | Ön işaret olmadan, 32 bit (1 Ω) 0 … 209.600 Ω / -40 °C … +160 °C'de: NTC +-2K; PTC+-3K |
| Elektrik | |
| Bağlantı tipi | Erkek konnektör, 4 pin |
| Besleme Gerilimi | 7 V … 12 V |
| Gerilim rampası çalıştırma süresi | Maks. 180 ms |
| Tavsiye edilen gerilim kaynağı | 8 V |
| Akım tüketimi | ≤ 150 mA (bkz. Akım tüketimi diyagramı) |
| Dijital pozisyon değeri çıkış frekansı | 0 kHz … 75 kHz |
| Mekanik | |
| Mil tipi | Konik mil |
| Flanş türü / tork desteği | Tork desteği |
| Ölçüler/boyutlar | Boyutsal çizimine bakınız |
| Ağırlık | 0,1 kg |
| Rotorun atalet momenti | 4,5 gcm² |
| Çalışma devir sayısı | ≤ 9.000 min⁻¹ |
| Açısal ivme | ≤ 500.000 rad/s² |
| İşletme torku | 0,2 Ncm |
| Çalışmaya başlama torku | 0,3 Ncm |
| İzin verilen statik mil hareketi | ± 0,1 mm, radyal / ± 0,5 mm, düz |
| İzin verilen dinamik mil hareketi | ± 0,05 mm, radyal / ± 0,1 mm, düz |
| Bilya yatağının çalışma süresi | 3,6 x 10^9 devir |
| Ortam verileri | |
| Çalışma sıcaklığı aralığı | –20 °C … +115 °C |
| Depolama sıcaklığı aralığı | –40 °C … +125 °C |
| Bağıl nem/buğulanma | 90 %, Çiğlenmeye izin verilmez |
| Darbelere karşı direnç | 100 g, 6 ms (EN 60068-2-27 uyarınca) |
| Titreşimlere karşı direncin frekans aralığı | 50 g, 10 Hz … 2.000 Hz (EN 60068-2-6) |
| EMVC | EN 61000-6-2, EN 61000-6-4 ve IEC 61326-3 uyarınca |
| Koruma sınıfı | IP40, karşı fişler takılmışken ve kapak kapalıyken (IEC 60529-1) |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China RoHS | ✔ |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | ✔ |
