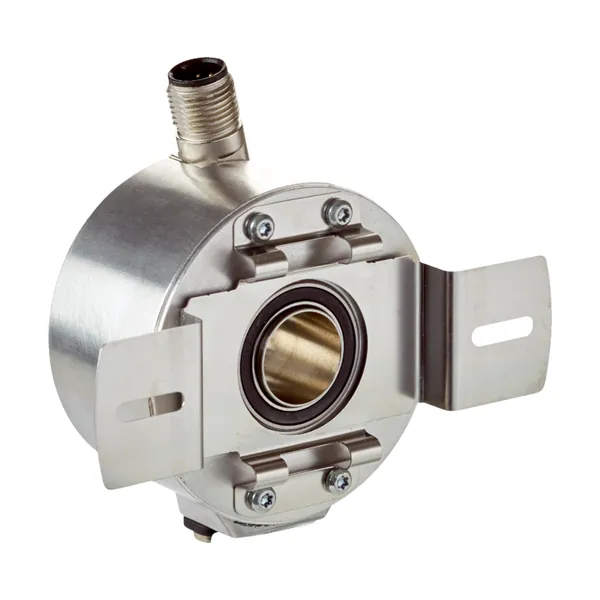

DUS60E-RJKF0ACA Artımlı Enkoder
SICK
DUS60E-RJKF0ACA Artımlı Enkoder
Artımlı Enkoder · Artımlı · Through hollow şaft · 4,75 … 30 V
- İletişim arayüzü: Artımlı
- Mekanik uygulama: Through hollow şaft
- Besleme Gerilimi: 4,75 … 30 V
- Bağlantı tipi: Erkek konnektör, M12, 4 pin
- Koruma sınıfı: IP65
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK DUS60 serisine ait bu artımlı enkoder Artımlı arayüzü, through hollow şaft mekanik yapı, 4,75 … 30 V besleme ve Erkek konnektör, M12, 4 pin bağlantı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1084486. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Emniyet tekniği parametreleri | |
|---|---|
| MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre) | 275 yıl (EN ISO 13849-1) |
| Performans | |
| Ölçme adımı | 90°, elektrik/palsler devir başına |
| Ölçüm sapması | ± 18° / Devir başına palsler |
| Hata limitleri | Ölçüm adımında sapma x 3 |
| Algılama derecesi | ≤ 0,5 ± %5 |
| Arayüzler | |
| İletişim arayüzü | Artımlı |
| İletişim arayüzü ayrıntısı | TTL / HTL |
| Sinyal kanalı sayısı | 6 kanal |
| Programlanabilir | ✔ |
| Parametreleme verileri | DIP siviç, seçilebilen çıkış |
| Çıkış fonksiyonu | Kanal A ve B |
| Başlatma süresi | 2) |
| Çıkış frekansı | + 60 kHz |
| Yük akımı | ≤ 30 mA, kanal başına |
| Çalışma akımı | ≤ 120 mA (Yüksüz) |
| Güç tüketimi | ≤ 1,25 W (Yüksüz) |
| Devir başına palsler | ✔ |
| Çıkış gerilimi | ✔ |
| Dönme yönü | ✔ |
| Konfigürasyon şalteri | Grup 1.800 pals, sayma yönü seçilebilir, DIP siviç ile TTL/HTL seçilebilir |
| Elektrik | |
| Bağlantı tipi | Erkek konnektör, M12, 4 pin, üniversal |
| Besleme Gerilimi | 4,75 … 30 V |
| Referans sinyali, sayı | 1 |
| Referans sinyali, konum | 180°, elektrikli, A ile mantıksal birleşim |
| Ters polarizasyon koruması | ✔ |
| Çıkışların kısa devre dayanımı | ✔ |
| Mekanik | |
| Mekanik uygulama | Through hollow şaft |
| Mil çapı | 5/8″ / Arkada kelepçe |
| Flanş türü / tork desteği | 2 noktalı tork desteği, somun, delik çapı 63 mm - 83 mm |
| Ağırlık | 0,25 kg |
| Mil malzemesi | Paslanmaz çelik |
| Flanş malzemesi | Alüminyum |
| Gövde malzemesi | Alüminyum |
| Kablo malzemesi | PVC |
| Çalışmaya başlama torku | 0,5 Ncm (+20 °C) |
| İşletme torku | 0,4 Ncm (+20 °C) |
| İzin verilen statik mil hareketi | ± 0,3 mm (radyal) / ± 0,5 mm (düz) |
| İzin verilen dinamik mil hareketi | ± 0,1 mm (radyal) / ± 0,2 mm (düz) |
| Çalışma devir sayısı | 1.500 min⁻¹ |
| Rotorun atalet momenti | 50 gcm² |
| Rulman dayanım ömrü | 3,6 x 109 tur |
| Açısal ivme | ≤ 500.000 rad/s² |
| Ortam verileri | |
| EMVC | EN 61000-6-2 ve EN 61000-6-3 uyarınca |
| Koruma sınıfı | IP65 |
| İzin verilen rölatif nem | 90 % (Çiğlenmeye izin verilmez) |
| Çalışma sıcaklığı aralığı | –30 °C … +90 °C |
| Depolama sıcaklığı aralığı | –40 °C … +75 °C |
| Darbelere karşı direnç | 100 g (EN 60068-2-27) |
| Titreşimlere karşı direnç | 30 g, 10 Hz … 2.000 Hz (EN 60068-2-6) |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China RoHS | ✔ |
| cULus certificate | ✔ |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | ✔ |
