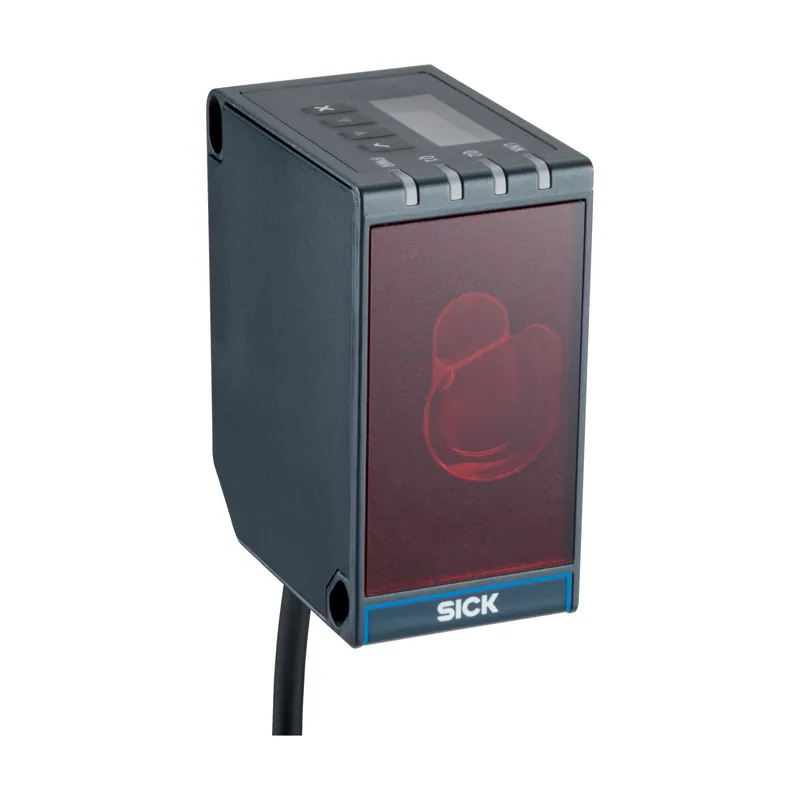

DT80-311111 Lazer Mesafe Sensörü
SICK

DT80-311111 Lazer Mesafe Sensörü

Parça no: 1118113Seri: Dx80 Lazer Mesafe Sensörü SerisiKategori: Mesafe Ölçüm Sensörleri

Lazer Mesafe Sensörü · Ölçüm 50 mm … 80.000 mm · Çözünürlük 0,1 mm · Tekrarlanabilirlik ≥ 0,2 mm

  • Ölçüm mesafesi: 50 mm … 80.000 mm
  • Çözünürlük: 0,1 mm
  • Tekrarlanabilirlik: ≥ 0,2 mm
  • Işık kaynağı: Lazer
  • Koruma sınıfı: IP65, IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK Dx80 serisine ait bu lazer mesafe sensörü 50 mm … 80.000 mm ölçüm aralığı, 0,1 mm çözünürlük, ≥ 0,2 mm tekrarlanabilirlik ve Lazer ışık kaynağı ile sunulur. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Parça numarası 1118113. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Ölçüm mesafesi50 mm … 80.000 mm, %90 remisyon derecesi / 50 mm … 40.000 mm, %90 remisyon derecesi / 50 mm … 14.000 mm, %6 remisyon derecesi
Ölçülen nesneDoğal nesneler
Çözünürlük0,1 mm
Tekrarlanabilirlik≥ 0,2 mm
Ölçüm hassasiyeti± 2 mm
Tepki süresi33 ms … 68 ms
Çıkış süresi33 ms, 50 ms, 100 ms, 200 ms … 3000 ms
Işık kaynağıLazer, kırmızı
Işık türüGörünebilir kırmızı ışık
Tip. ışık demeti çapı (mesafe)5,5 mm x 7,5 mm (1 m'de)
Normatif referansIEC 60825-1:2014, EN 60825-1:2014+A11:2021
Lazer sınıfı2 10)
Dalga uzunluğu655 nm
İvme süresi> 400 µs
Maksimum pals gücü< 1 mW
Ortalama lazer çalışma süresi (25 °C'de)100.000 h
MTTFD101 yıl
Arayüzler
IO-Link✔ , IO-Link V1.1
FonksiyonProses verileri, Parametreleme, Arıza teşhis, Veri depolama
Veri aktarma hızı230,4 kbit/s (COM3)
Dijital girişIn1
Adet1
Adet1 … 2
Türİtme-çekme: PNP/NPN
FonksiyonTamamlayıcı dijital çıkışlar (Q, Ǭ)
Maksimum çıkış akımı IA≤ 100 mA
Adet1
TürAkım çıkışı / Gerilim çıkışı
FonksiyonDeğiştirilebilir Q2 çıkışı: Akım çıkışı / gerilim çıkışı / dijital çıkış / Q1 değil / devre dışı
Akım4 mA … 20 mA, ≤ 450 Ω
Gerilim0 V … 10 V, ≤ 10.000 Ω
Çözünürlük16 bit
Histerezis0 mm … 40.000 mm
Elektrik
Gerilim kaynağı UB12 V … 30 V
Güç tüketimi≤ 2 W
Sinyal taşıma≤ 5 Vss
Başlatma süresi1.100 ms
Isınma süresi≤ 1 min
Gösterge4 x LED, Tam renkli LC ekran
Koruma sınıfıIP65, IP67
Koruma sınıfıIII
Gerilim kaynağı ve I/O5 pinli M12 erkek konnektörlü kablo, 300 mm
BN 1+ (L+)
WH 2QA/Q2/Ǭ1/-
BU 3- (M)
BK 4Q1/C
GY 5In1
Mekanik
Boyutlar ( G x Y x D)33 mm x 65 mm x 57,04 mm
Gövde malzemesiMetal (Basınçlı çinko döküm)
Ön cam materyaliPlastik (PMMA)
Ağırlık280 g
Ortam verileri
İşletim ortam sıcaklığı–10 °C … +50 °C, Uv ≤ 30 V / –10 °C … +80 °C, 2 soğutma plakası (2138205)/opsiyonel olarak ısı koruma filtresiyle (2137825) çalışma
Depo ortam sıcaklığı–25 °C … +70 °C
Sıcaklık sapmasıTyp. 0,1 mm/K
Tip. Ortam ışığına dayanıklılık30.000 lx
Titreşime karşı dayanıklılık(IEC 60068-2-6:2007) Sinüs titreşimleri: 10 Hz … 500 Hz, 10 g, 10 frekans çevrimi / (IEC 60068-2-64:2008) Gürültü kontrolü: 10 Hz … 500 Hz, 13,5 g RMS, 5 s
Darbe dayanımı(IEC 60068-2-27:2008) 100 g, 6 ms, 3 eksen, ± 3 tek şok/eksen / (IEC 60068-2-27:2008) 40 g, 6 ms, 3 eksen, ± 4.000 sürekli şok/eksen / (IEC 60068-2-27:2008) 50 g, 3 ms, 3 eksen, ± 5.000 sürekli şok/eksen / (IEC 60068-2-27:2008) 70 g, 6 ms, Y ekseni, ± 100.000 şok
Elektromanyetik uyumluluk (EMV)EN 61000-6-2 / EN 61000-6-3
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
IO-Link certificate✔
cTUVus certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
