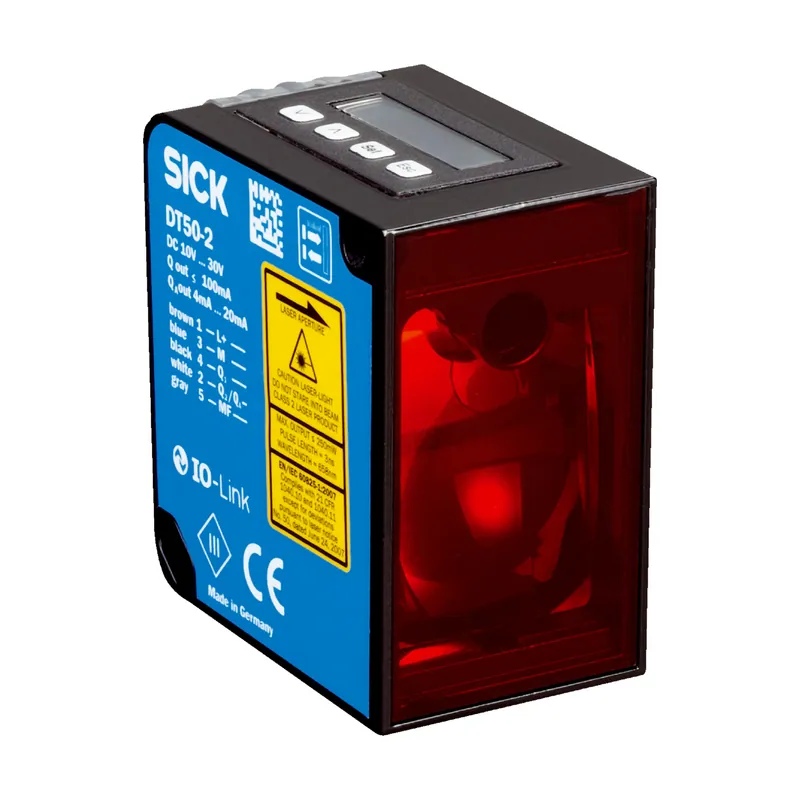

DT50-2B215552 Lazer Mesafe Sensörü
SICK

DT50-2B215552 Lazer Mesafe Sensörü

Parça no: 1075271Seri: Dx50-2 Lazer Mesafe Sensörü SerisiKategori: Mesafe Ölçüm Sensörleri

Lazer Mesafe Sensörü · Ölçüm 200 mm … 30.000 mm · Çözünürlük 100 µm · Tekrarlanabilirlik ≥ 0,5 mm

  • Ölçüm mesafesi: 200 mm … 30.000 mm
  • Çözünürlük: 100 µm
  • Tekrarlanabilirlik: ≥ 0,5 mm
  • Işık kaynağı: Lazer
  • Koruma sınıfı: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK Dx50-2 serisine ait bu lazer mesafe sensörü 200 mm … 30.000 mm ölçüm aralığı, 100 µm çözünürlük, ≥ 0,5 mm tekrarlanabilirlik ve Lazer ışık kaynağı ile sunulur. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Parça numarası 1075271. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Ölçüm mesafesi200 mm … 30.000 mm, %90 remisyon derecesi / 200 mm … 17.000 mm, %18 remisyon derecesi / 200 mm … 10.000 mm, %6 remisyon derecesi
Ölçülen nesneDoğal nesneler
Çözünürlük100 µm
Tekrarlanabilirlik≥ 0,5 mm
Ölçüm hassasiyeti± 7 mm
Tepki süresi1,67 ms … 150 ms, 1,67 ms / 6,67 ms / 16,67ms / 50 ms / 150 ms
Anahtarlama frekansı500 Hz / 125 Hz / 50 Hz / 16,6 Hz / 5,5 Hz
Çıkış süresi0,67 ms / 2,67 ms / 6,67 ms / 20 ms / 60 ms
Işık kaynağıLazer, kırmızı
Işık türüGörünebilir kırmızı ışık
Tip. ışık demeti çapı (mesafe)10 mm x 10 mm (10 m'de)
Normatif referansIEC 60825-1:2014, EN 60825-1:2014
Lazer sınıfı1
Ortalama lazer çalışma süresi (25 °C'de)100.000 h
Ek fonksiyonAyarlanabilir hız: süper hızlı … süper yavaş / Öğretme, yapılandırılabilir ve ters çevrilebilir analog çıkış / Değiştirilebilir Q2 çıkışı: Akım çıkışı / gerilim çıkışı / dijital çıkış / Q1 değil / devre dışı / Anahtarlama modları: Nesneye olan mesafe (DtO) / anahtarlanan pencere/ sensör ve arka plan arasındaki nesne (ObSB) / Öğretilebilen, parametrelenebilen ve ters çevrilebilen dijital çıkış / Çok fonksiyonlu giriş: lazerler kapalı / dış öğretme / devre dışı / Fabrika ayarlarına sıfırlama / Form karşılaştırma: Mesafe akışını baz alarak / Ölçüm değeri depolama / Ekranı kapama veya kilitleme / Easy-Teach opsiyonu
MTTFD101 yıl
DCavg%0
Arayüzler
IO-Link✔ , IO-Link V1.1, COM3 (230,4 kBaud)
FonksiyonProses verileri, Parametreleme, Arıza teşhis, Veri depolama
Adet1 … 2
Türİtme-çekme: PNP/NPN
FonksiyonTamamlayıcı dijital çıkışlar (Q, Ǭ)
Maksimum çıkış akımı IA≤ 100 mA
Adet1
TürAkım çıkışı / Gerilim çıkışı
FonksiyonDeğiştirilebilir Q2 çıkışı: Akım çıkışı / gerilim çıkışı / dijital çıkış / Q1 değil / devre dışı
Akım4 mA … 20 mA, ≤ 450 Ω
Gerilim0 V … 10 V, ≥ 50.000 Ω
Çözünürlük16 bit
Çok fonksiyonlu giriş (MF)1 x
Histerezis0 mm … 29.950 mm
Elektrik
Gerilim kaynağı UBDC 10 V … 30 V
Güç tüketimi≤ 1,7 W
Sinyal taşıma≤ 5 Vss
Başlatma süresi≤ 300 ms
Isınma süresi≤ 15 min
Gösterge3 x LED, LC-ekran
Koruma sınıfıIP65 / IP67
Koruma sınıfıIII
Mekanik
Boyutlar ( G x Y x D)36,2 mm x 63 mm x 58,6 mm
Gövde malzemesiMetal (Basınçlı çinko döküm)
Ön cam materyaliPlastik (PMMA)
Ağırlık235 g
Ortam verileri
İşletim ortam sıcaklığı–40 °C … +65 °C, Uv ≤ 24 V / –30 °C … +140 °C, operation with 2 cooling plates (2055755) / optionally with heat protection filter (2085598)
Depo ortam sıcaklığı–40 °C … +75 °C
Maks. bağıl nem (yoğuşmayan)≤ 95 %
Tip. Ortam ışığına dayanıklılık40.000 lx
Titreşime karşı dayanıklılık(IEC 60068-2-64:2008) Gürültü kontrolü: 20 Hz … 500 Hz, 10 g RMS, 2 s / eksen
Darbe dayanımı(IEC 60068-2-27:2008) 30 g, 11 ms, 3 eksen, ± 3 tek şok / eksen / (IEC 60068-2-27:2008) 10 g, 6 ms, 3 eksen, ± 500 şok / eksen / (IEC 60068-2-27:2008) 70 g, 6 ms, Y ekseni, ± 100.000 şok
Elektromanyetik uyumluluk (EMV)EN 61000-6-2, EN 61000-6-4
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
cULus certificate✔
IO-Link certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
