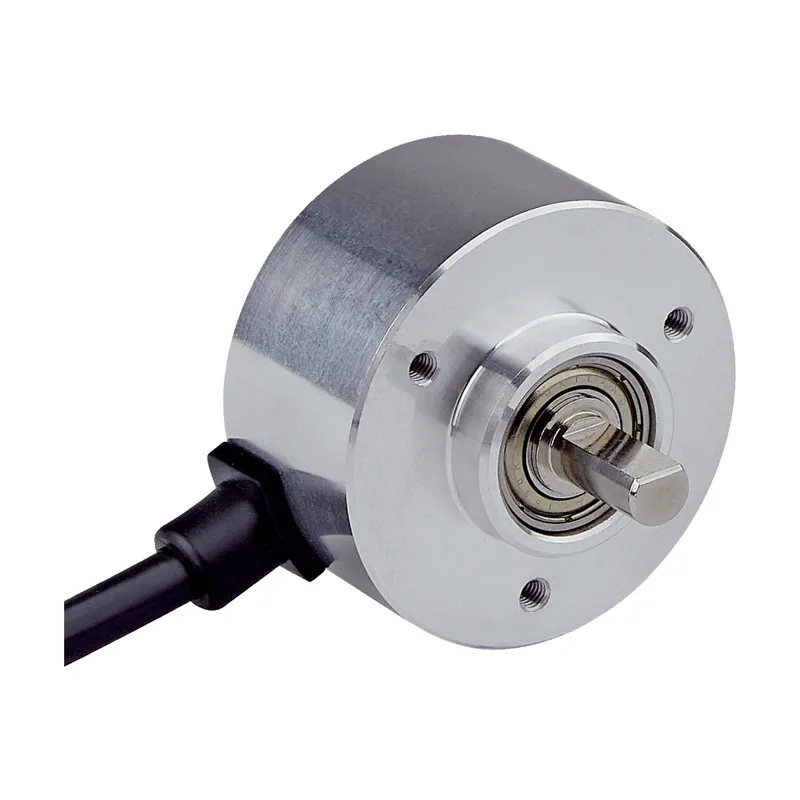

DLS40E-BDGV00500 Artımlı Enkoder
SICK

DLS40E-BDGV00500 Artımlı Enkoder

Parça no: 1132513Seri: DLS40 Artımlı Enkoder SerisiKategori: Enkoderler & Motion Control

Artımlı Enkoder · Artımlı · Blind hollow şaft · 10 … 27 V

  • İletişim arayüzü: Artımlı
  • Mekanik uygulama: Blind hollow şaft
  • Besleme Gerilimi: 10 … 27 V
  • Bağlantı tipi: Kablo, 5 telli
  • Koruma sınıfı: IP50

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK DLS40 serisine ait bu artımlı enkoder Artımlı arayüzü, blind hollow şaft mekanik yapı, 10 … 27 V besleme ve Kablo, 5 telli bağlantı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1132513. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)600 yıl (EN ISO 13849-1)
Performans
Devir başına palsler500
Ölçme adımı90°, elektrik/palsler devir başına
Algılama derecesi≤ 0,5 ± %10
Arayüzler
İletişim arayüzüArtımlı
İletişim arayüzü ayrıntısıHTL / Push pull
Sinyal kanalı sayısı3 kanal
Çıkış frekansı≤ 150 kHz
Yük akımı≤ 30 mA
Güç tüketimi≤ 2 W (Yüksüz)
Elektrik
Bağlantı tipiKablo, 5 telli, radyal, 2 m
Besleme Gerilimi10 … 27 V
Referans sinyali, sayı1
Ters polarizasyon koruması✔
Çıkışların kısa devre dayanımı✔
Mekanik
Mekanik uygulamaBlind hollow şaft
Mil çapı10 mm / Ön sıkıştırma
AğırlıkYakl. 170 g
Mil malzemesiPaslanmaz çelik
Flanş malzemesiAlüminyum
Gövde malzemesiAlüminyum
Kablo malzemesiPVC
Çalışmaya başlama torku0,5 Ncm
İşletme torku0,3 Ncm
İzin verilen statik mil hareketi± 0,3 mm (radyal) / ± 0,5 mm (düz)
İzin verilen dinamik mil hareketi± 0,1 mm (radyal) / ± 0,2 mm (düz)
Çalışma devir sayısı6.000 min⁻¹
Maksimum devir sayısı≤ 8.000 min⁻¹
Rotorun atalet momenti24,6 gcm²
Rulman dayanım ömrü2,0 x 10^9 devir
Açısal ivme≤ 500.000 rad/s²
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-3 uyarınca
Koruma sınıfıIP50
İzin verilen rölatif nem90 % (Çiğlenmeye izin verilmez)
Çalışma sıcaklığı aralığı–10 °C … +70 °C
Depolama sıcaklığı aralığı–25 °C … +85 °C
Darbelere karşı direnç100 g, 6 ms (EN 60068-2-27)
Titreşimlere karşı direnç20 g, 10 Hz … 2.000 Hz (EN 60068-2-6)
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
