DGS80B-TSLC01024 Artımlı Enkoder
SICK

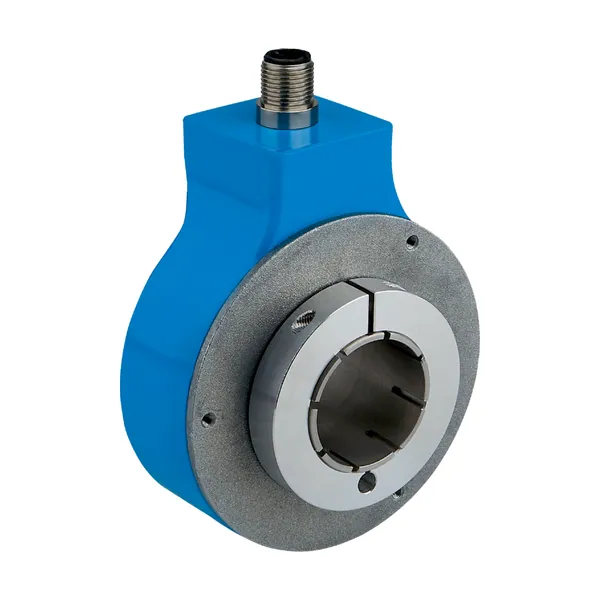

DGS80B-TSLC01024 Artımlı Enkoder
Artımlı Enkoder · Artımlı · Through hollow şaft · 5 … 30 V
- İletişim arayüzü: Artımlı
- Mekanik uygulama: Through hollow şaft
- Besleme Gerilimi: 5 … 30 V
- Bağlantı tipi: Erkek konnektör, M12, 8 pin
- Koruma sınıfı: IP65 (IEC 60529)
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK DGS80/90 serisine ait bu artımlı enkoder Artımlı arayüzü, through hollow şaft mekanik yapı, 5 … 30 V besleme ve Erkek konnektör, M12, 8 pin bağlantı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1118708. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Emniyet tekniği parametreleri | |
|---|---|
| MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre) | 518 yıl (EN ISO 13849-1) |
| Performans | |
| Devir başına palsler | 1.024 |
| Ölçme adımı | 90°, elektrik/palsler devir başına |
| Ölçüm sapması | ± 15° elektrikli |
| Algılama derecesi | ≤ 0,5 ± %15 |
| Arayüzler | |
| İletişim arayüzü | Artımlı |
| İletişim arayüzü ayrıntısı | HTL / Push pull |
| Sinyal kanalı sayısı | 6 kanal |
| Başlatma süresi | < 50 ms |
| Çıkış frekansı | ≤ 300 kHz |
| Yük akımı | ≤ 40 mA, kanal başına |
| Çalışma akımı | ≤ 50 mA (Yüksüz) |
| Güç tüketimi | ≤ 0,85 W |
| Elektrik | |
| Bağlantı tipi | Erkek konnektör, M12, 8 pin, radyal |
| Besleme Gerilimi | 5 … 30 V |
| Referans sinyali, konum | 90°, elektrikli, A ve B ile mantıksal birleşim |
| Ters polarizasyon koruması | ✔ |
| Çıkışların kısa devre dayanımı | ✔ |
| Mekanik | |
| Mekanik uygulama | Through hollow şaft |
| Mil çapı | 30 mm / Ön sıkıştırma |
| Flanş türü / tork desteği | Tork desteği 1 taraflı, uzun delik, delik dairesi yarıçapı 50 mm - 103 mm |
| Ağırlık | 650 g |
| Mil malzemesi | Alüminyum |
| Flanş malzemesi | ZAMAC basınçlı döküm |
| Gövde malzemesi | ZAMAC basınçlı döküm |
| Kablo malzemesi | PUR |
| Malzeme, mil keçesi | FKM70 |
| Malzeme, kablo rakoru | Pirinç, nikel kaplı |
| Çalışmaya başlama torku | 6 Ncm (+20 °C) |
| İşletme torku | 5 Ncm (+20 °C) |
| Izin verilen mil yükü | 100 N (radyal) / 100 N (düz) |
| Çalışma devir sayısı | ≤ 3.600 min⁻¹ |
| Rotorun atalet momenti | 408 gcm² |
| Rulman dayanım ömrü | 10^9 devir |
| Ortam verileri | |
| EMVC | EN 61000-6-2 ve EN 61000-6-3 uyarınca |
| Koruma sınıfı | IP65 (IEC 60529) |
| İzin verilen rölatif nem | 98 % (Çiğlenmeye izin verilmez) |
| Çalışma sıcaklığı aralığı | –25 °C … +85 °C |
| Depolama sıcaklığı aralığı | –25 °C … +85 °C, Ambalajsız |
| Darbelere karşı direnç | 250 g, 6 ms (EN 60068-2-27) |
| Titreşimlere karşı direnç | 10 g, 5 Hz … 2.000 Hz (EN 60068-2-6) |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China RoHS | ✔ |
| cRUus certificate | ✔ |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | ✔ |
