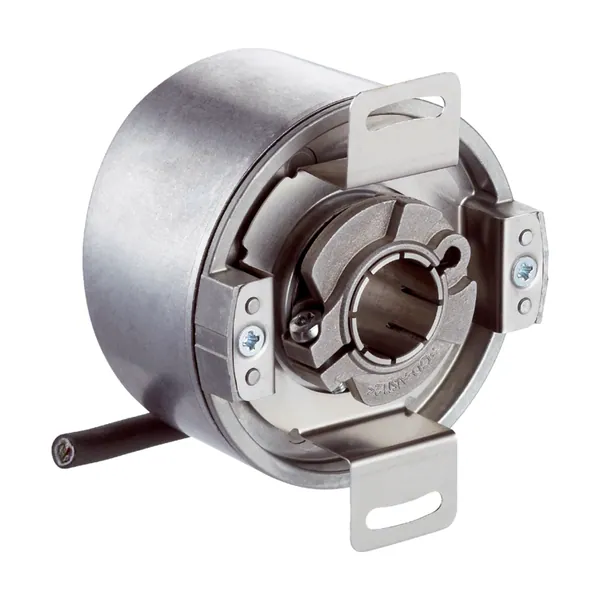

DFS60E-THEK01024 Artımlı Enkoder
SICK

DFS60E-THEK01024 Artımlı Enkoder

Parça no: 1051521Seri: DFS60 Artımlı Enkoder SerisiKategori: Enkoderler & Motion Control

Artımlı Enkoder · Artımlı · Through hollow şaft · 10 … 32 V

  • İletişim arayüzü: Artımlı
  • Mekanik uygulama: Through hollow şaft
  • Besleme Gerilimi: 10 … 32 V
  • Bağlantı tipi: Kablo, 8 telli
  • Koruma sınıfı: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK DFS60 serisine ait bu artımlı enkoder Artımlı arayüzü, through hollow şaft mekanik yapı, 10 … 32 V besleme ve Kablo, 8 telli bağlantı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1051521. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)300 yıl (EN ISO 13849-1)
Performans
Devir başına palsler1.024
Ölçme adımı90°, elektrik/palsler devir başına
Ikili hat sayılarında ölçüm adımı sapması± 0,15°
Hata limitleri± 0,3°
Arayüzler
İletişim arayüzüArtımlı
İletişim arayüzü ayrıntısıHTL / Push pull
Sinyal kanalı sayısı6 kanal
Başlatma süresi40 ms
Çıkış frekansı≤ 300 kHz
Yük akımı≤ 30 mA
Güç tüketimi≤ 0,5 W (Yüksüz)
Elektrik
Bağlantı tipiKablo, 8 telli, üniversal, 1,5 m
Besleme Gerilimi10 … 32 V
Referans sinyali, sayı1
Referans sinyali, konum90°, elektrikli, A ve B ile mantıksal birleşim
Ters polarizasyon koruması✔
Çıkışların kısa devre dayanımı✔
Mekanik
Mekanik uygulamaThrough hollow şaft
Mil çapı15 mm / Ön sıkıştırma
Ağırlık+ 0,2 kg
Mil malzemesiPaslanmaz çelik
Flanş malzemesiAlüminyum
Gövde malzemesiAlüminyum döküm
Çalışmaya başlama torku0,8 Ncm (+20 °C)
İşletme torku0,6 Ncm (+20 °C)
İzin verilen statik mil hareketi± 0,3 mm (radyal) / ± 0,5 mm (düz)
İzin verilen dinamik mil hareketi± 0,1 mm (radyal) / ± 0,2 mm (düz)
Çalışma devir sayısı≤ 6.000 min⁻¹
Rotorun atalet momenti40 gcm²
Rulman dayanım ömrü3,6 x 10^10 devir
Açısal ivme≤ 500.000 rad/s²
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-4 uyarınca
Koruma sınıfıIP65, gövde tarafında, kablo çıkışı (IEC 60529) / IP65, mil tarafı (IEC 60529)
İzin verilen rölatif nem90 % (Çiğlenmeye izin verilmez)
Çalışma sıcaklığı aralığı0 °C … +85 °C
Depolama sıcaklığı aralığı–40 °C … +100 °C, Ambalajsız
Darbelere karşı direnç50 g, 6 ms (EN 60068-2-27)
Titreşimlere karşı direnç20 g, 10 Hz … 2.000 Hz (EN 60068-2-6)
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
cULus certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
