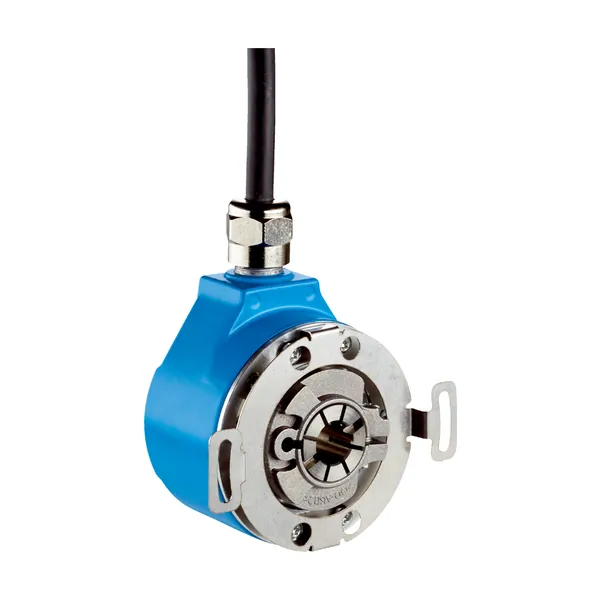

DFS21A-KFA1O065536 Artımlı Enkoder
SICK

DFS21A-KFA1O065536 Artımlı Enkoder

Parça no: 1080797Seri: DFS2x Artımlı Enkoder SerisiKategori: Enkoderler & Motion Control

Artımlı Enkoder · Artımlı · Through hollow şaft · 4,5 … 5,5 V

  • İletişim arayüzü: Artımlı
  • Mekanik uygulama: Through hollow şaft
  • Besleme Gerilimi: 4,5 … 5,5 V
  • Bağlantı tipi: Kablo, 9 telli
  • Koruma sınıfı: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK DFS2x serisine ait bu artımlı enkoder Artımlı arayüzü, through hollow şaft mekanik yapı, 4,5 … 5,5 V besleme ve Kablo, 9 telli bağlantı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1080797. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)330 yıl (EN ISO 13849-1)
Performans
Devir başına palsler65.536
Ölçme adımı± 90°, elektrik/palsler devir başına
Ölçüm sapması± 0,002° Pals > 10.000
Hata limitleri± 0,03°
Arayüzler
İletişim arayüzüArtımlı
İletişim arayüzü ayrıntısıTTL / RS-422
Sinyal kanalı sayısı6 kanal
Donanım pini üzerinden 0 ayarı✔
0-SET fonksiyonuH-aktif, L = 0 - 3 V, H = 4,0 - Us V
Başlatma süresi40 ms
Çıkış frekansı820 kHz
Yük akımı30 mA
Çalışma akımı50 mA (Yüksüz)
Elektrik
Bağlantı tipiKablo, 9 telli, radyal, 10 m
Besleme Gerilimi4,5 … 5,5 V
Referans sinyali, sayı1
Referans sinyali, konum180°, elektrikli, A ile mantıksal birleşim
Kod dizisiSaat yönünde
Ters polarizasyon koruması✔
Çıkışların kısa devre dayanımı✔
Mekanik
Mekanik uygulamaThrough hollow şaft
Mil çapı1/2″ / Ön sıkıştırma
Flanş türü / tork desteği2 taraflı tork desteği
Ağırlık+ 0,3 kg
Mil malzemesiPaslanmaz çelik 1.4305
Flanş malzemesiAlüminyum
Gövde malzemesiAlüminyum
Çalışmaya başlama torku0,8 Ncm (+20 °C)
İşletme torku0,6 Ncm (+20 °C)
İzin verilen statik mil hareketi± 0,3 mm (radyal) / ± 0,5 mm (düz)
İzin verilen dinamik mil hareketi± 0,05 mm (radyal) / ± 0,1 mm (düz)
Çalışma devir sayısı≤ 6.000 min⁻¹
Rotorun atalet momenti40 gcm²
Rulman dayanım ömrü3,6 x 109 tur
Açısal ivme≤ 500.000 rad/s²
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-3 uyarınca
Koruma sınıfıIP65, mil tarafı (IEC 60529) / IP67, gövde tarafı (IEC 60529)
İzin verilen rölatif nem90 % (Çiğlenmeye izin verilmez)
Çalışma sıcaklığı aralığı–30 °C … +85 °C
Depolama sıcaklığı aralığı–40 °C … +100 °C, Ambalajsız
Darbelere karşı direnç100 g, 11 ms (EN 60068-2-27)
Titreşimlere karşı direnç30 g, 10 Hz … 2.000 Hz (EN 60068-2-6)
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
