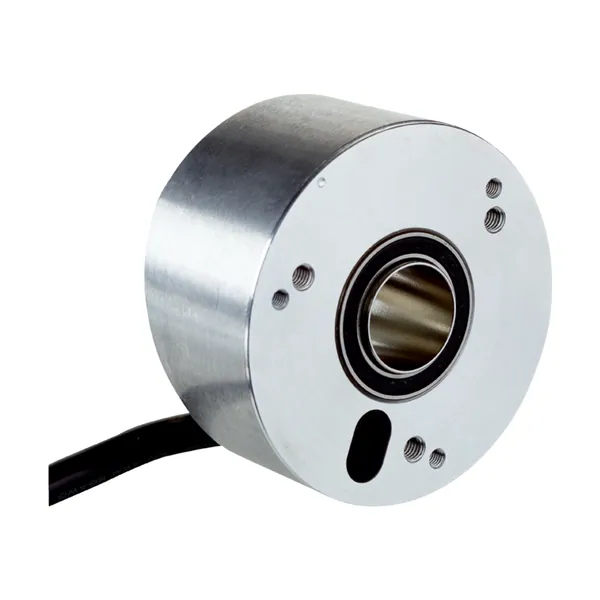

DBS60E-RDFJK1024 Artımlı Enkoder
SICK
DBS60E-RDFJK1024 Artımlı Enkoder
Artımlı Enkoder · Artımlı · Through hollow şaft · 4,5 … 30 V
- İletişim arayüzü: Artımlı
- Mekanik uygulama: Through hollow şaft
- Besleme Gerilimi: 4,5 … 30 V
- Bağlantı tipi: Kablo, 8 telli
- Koruma sınıfı: IP65
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK DBS60 serisine ait bu artımlı enkoder Artımlı arayüzü, through hollow şaft mekanik yapı, 4,5 … 30 V besleme ve Kablo, 8 telli bağlantı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1158720. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Emniyet tekniği parametreleri | |
|---|---|
| MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre) | 500 yıl (EN ISO 13849-1) |
| Performans | |
| Devir başına palsler | 1.024 |
| Ölçme adımı | ≤ 90°, elektrik/palsler devir başına |
| Ölçüm sapması | ± 18° / Devir başına palsler |
| Hata limitleri | Ölçüm adımında sapma x 3 |
| Algılama derecesi | ≤ 0,5 ± %5 |
| Arayüzler | |
| İletişim arayüzü | Artımlı |
| İletişim arayüzü ayrıntısı | TTL / HTL / HTL |
| Sinyal kanalı sayısı | 6 kanal |
| Başlatma süresi | 2) |
| Çıkış frekansı | + 300 kHz |
| Yük akımı | ≤ 30 mA, kanal başına |
| Güç tüketimi | Yüksüz |
| Elektrik | |
| Bağlantı tipi | Kablo, 8 telli, üniversal, 0,5 m |
| Besleme Gerilimi | 4,5 … 30 V |
| Referans sinyali, sayı | 1 |
| Referans sinyali, konum | 90°, elektrikli, A ve B ile mantıksal birleşim |
| Ters polarizasyon koruması | ✔ |
| Çıkışların kısa devre dayanımı | ✔ |
| Mekanik | |
| Mekanik uygulama | Through hollow şaft |
| Mil çapı | 10 mm / Arkada kelepçe |
| Flanş türü / tork desteği | Tork desteksiz, 3 x M3, 3 x M4 flanş, eksenel uyum pimi montajı, 4 mm uyum pimi için |
| Ağırlık | + 0,25 kg |
| Mil malzemesi | Paslanmaz çelik |
| Flanş malzemesi | Alüminyum |
| Gövde malzemesi | Alüminyum |
| Kablo malzemesi | PVC |
| Çalışmaya başlama torku | + 0,5 Ncm (+20 °C) |
| İşletme torku | 0,4 Ncm (+20 °C) |
| İzin verilen statik mil hareketi | ± 0,3 mm (radyal) / ± 0,5 mm (düz) |
| İzin verilen dinamik mil hareketi | ± 0,1 mm (radyal) / ± 0,2 mm (düz) |
| Çalışma devir sayısı | 6.000 min⁻¹ |
| Maksimum devir sayısı | 9.000 min⁻¹ |
| Rotorun atalet momenti | 50 gcm² |
| Rulman dayanım ömrü | 3,6 x 109 tur |
| Açısal ivme | ≤ 500.000 rad/s² |
| Ortam verileri | |
| EMVC | EN 61000-6-2 ve EN 61000-6-3 uyarınca |
| Koruma sınıfı | IP65, gövde tarafı (IEC 60529) / IP65, mil tarafı (IEC 60529) |
| İzin verilen rölatif nem | 90 % (Çiğlenmeye izin verilmez) |
| Çalışma sıcaklığı aralığı | –30 °C … +100 °C, Devir başına maksimum 3000 palste |
| Depolama sıcaklığı aralığı | –40 °C … +100 °C, Ambalajsız |
| Darbelere karşı direnç | 250 g, 3 ms (EN 60068-2-27) |
| Titreşimlere karşı direnç | 30 g, 10 Hz … 2.000 Hz (EN 60068-2-6) |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China RoHS | ✔ |
| cULus certificate | ✔ |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | ✔ |
