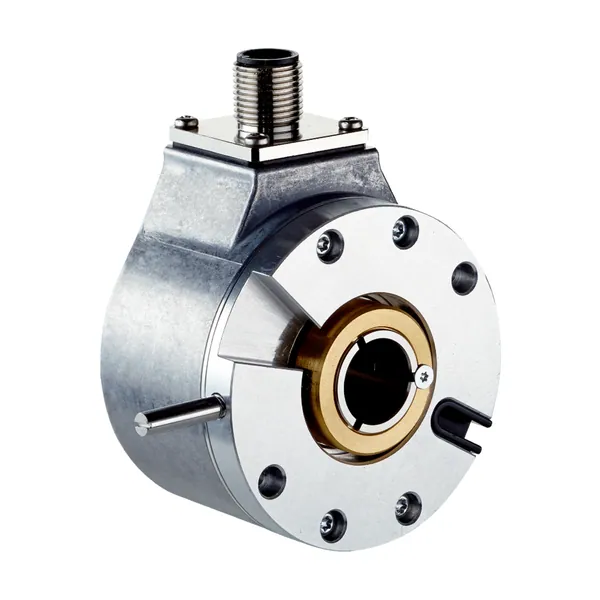

DBS60E-BGACC1024 Artımlı Enkoder
SICK

DBS60E-BGACC1024 Artımlı Enkoder

Seri: DBS60 Artımlı Enkoder SerisiKategori: Enkoderler & Motion Control

Artımlı Enkoder · Artımlı · Blind hollow şaft · 4,5 … 5,5 V

  • İletişim arayüzü: Artımlı
  • Mekanik uygulama: Blind hollow şaft
  • Besleme Gerilimi: 4,5 … 5,5 V
  • Bağlantı tipi: Erkek konnektör, M12, 8 pin
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK DBS60 serisine ait bu artımlı enkoder Artımlı arayüzü, blind hollow şaft mekanik yapı, 4,5 … 5,5 V besleme ve Erkek konnektör, M12, 8 pin bağlantı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası undefined. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)500 yıl (EN ISO 13849-1)
Performans
Devir başına palsler1.024
Ölçme adımı≤ 90°, elektrik/palsler devir başına
Ölçüm sapması± 18° / Devir başına palsler
Hata limitleriÖlçüm adımında sapma x 3
Algılama derecesi≤ 0,5 ± %5
Arayüzler
İletişim arayüzüArtımlı
İletişim arayüzü ayrıntısıTTL / RS-422
Sinyal kanalı sayısı6 kanal
Başlatma süresi1)
Çıkış frekansı+ 300 kHz
Yük akımı≤ 30 mA, kanal başına
Çalışma akımı≤ 50 mA (Yüksüz)
Elektrik
Bağlantı tipiErkek konnektör, M12, 8 pin, radyal
Besleme Gerilimi4,5 … 5,5 V
Referans sinyali, sayı1
Referans sinyali, konum90°, elektrikli, A ve B ile mantıksal birleşim
Ters polarizasyon koruması✔
Çıkışların kısa devre dayanımı✔
Mekanik
Mekanik uygulamaBlind hollow şaft
Mil çapı14 mm / Ön sıkıştırma
Flanş türü / tork desteğiEksenel ve radyal uyum pimi montajı, 4 mm uyum pimi için
Ağırlık+ 0,25 kg
Mil malzemesiPaslanmaz çelik
Flanş malzemesiAlüminyum
Gövde malzemesiAlüminyum
Çalışmaya başlama torku+ 0,5 Ncm (+20 °C)
İşletme torku0,4 Ncm (+20 °C)
İzin verilen statik mil hareketi± 0,3 mm (radyal) / ± 0,5 mm (düz)
İzin verilen dinamik mil hareketi± 0,1 mm (radyal) / ± 0,2 mm (düz)
Çalışma devir sayısı6.000 min⁻¹
Maksimum devir sayısı9.000 min⁻¹
Rotorun atalet momenti50 gcm²
Rulman dayanım ömrü3,6 x 109 tur
Açısal ivme≤ 500.000 rad/s²
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-3 uyarınca
Koruma sınıfıIP67, gövde tarafı (IEC 60529) / IP65, mil tarafı (IEC 60529)
İzin verilen rölatif nem90 % (Çiğlenmeye izin verilmez)
Çalışma sıcaklığı aralığı–20 °C … +85 °C
Depolama sıcaklığı aralığı–40 °C … +100 °C, Ambalajsız
Darbelere karşı direnç250 g, 3 ms (EN 60068-2-27)
Titreşimlere karşı direnç30 g, 10 Hz … 2.000 Hz (EN 60068-2-6)
