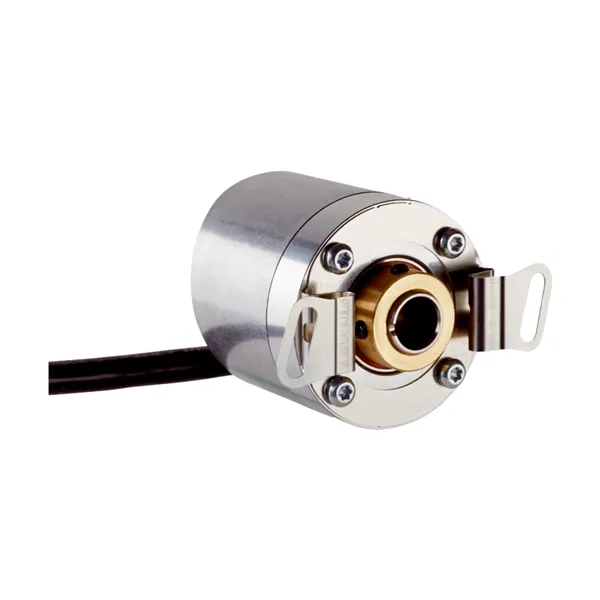

DBS36E-BBAK02048 Artımlı Enkoder
SICK
DBS36E-BBAK02048 Artımlı Enkoder
Artımlı Enkoder · Artımlı · Blind hollow şaft · 4,5 … 5,5 V
- İletişim arayüzü: Artımlı
- Mekanik uygulama: Blind hollow şaft
- Besleme Gerilimi: 4,5 … 5,5 V
- Bağlantı tipi: Kablo, 8 telli
- Koruma sınıfı: IP65
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK DBS36/50 serisine ait bu artımlı enkoder Artımlı arayüzü, blind hollow şaft mekanik yapı, 4,5 … 5,5 V besleme ve Kablo, 8 telli bağlantı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1058603. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Emniyet tekniği parametreleri | |
|---|---|
| MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre) | 600 yıl (EN ISO 13849-1) |
| Performans | |
| Devir başına palsler | 2.048 |
| Ölçme adımı | 90°, elektrik/palsler devir başına |
| Ölçüm sapması | ± 18° / Devir başına palsler |
| Hata limitleri | ± 54° / Devir başına palsler |
| Algılama derecesi | ≤ 0,5 ± %5 |
| Arayüzler | |
| İletişim arayüzü | Artımlı |
| İletişim arayüzü ayrıntısı | TTL / RS-422 |
| Sinyal kanalı sayısı | 6 kanal |
| Başlatma süresi | < 3 ms |
| Çıkış frekansı | ≤ 300 kHz |
| Yük akımı | ≤ 30 mA |
| Çalışma akımı | ≤ 50 mA (Yüksüz) |
| Elektrik | |
| Bağlantı tipi | Kablo, 8 telli, üniversal, 1,5 m |
| Besleme Gerilimi | 4,5 … 5,5 V |
| Referans sinyali, sayı | 1 |
| Referans sinyali, konum | 90°, elektrikli, A ve B ile mantıksal birleşim |
| Çıkışların kısa devre dayanımı | ✔ |
| Mekanik | |
| Mekanik uygulama | Blind hollow şaft |
| Mil çapı | 8 mm / Ön sıkıştırma |
| Ağırlık | + 150 g (Bağlantı kablosu ile) |
| Mil malzemesi | Paslanmaz çelik |
| Flanş malzemesi | Alüminyum |
| Gövde malzemesi | Alüminyum |
| Kablo malzemesi | PVC |
| Çalışmaya başlama torku | + 0,5 Ncm (+20 °C) |
| İşletme torku | 0,4 Ncm (+20 °C) |
| İzin verilen statik mil hareketi | ± 0,3 mm (radyal) / ± 0,5 mm (düz) |
| İzin verilen dinamik mil hareketi | ± 0,1 mm (radyal) / ± 0,2 mm (düz) |
| Çalışma devir sayısı | 6.000 min⁻¹ |
| Maksimum devir sayısı | ≤ 8.000 min⁻¹ |
| Rotorun atalet momenti | 0,8 gcm² |
| Rulman dayanım ömrü | 2 x 10^9 devir |
| Açısal ivme | ≤ 500.000 rad/s² |
| Ortam verileri | |
| EMVC | EN 61000-6-2 ve EN 61000-6-3 uyarınca (Sınıf A) |
| Koruma sınıfı | IP65 |
| İzin verilen rölatif nem | 90 % (Çiğlenmeye izin verilmez) |
| Çalışma sıcaklığı aralığı | –20 °C … +85 °C, –35 °C … +95 °C talep üzerine |
| Depolama sıcaklığı aralığı | –40 °C … +100 °C, Ambalajsız |
| Darbelere karşı direnç | 100 g, 6 ms (EN 60068-2-27) |
| Titreşimlere karşı direnç | 20 g, 10 Hz … 2.000 Hz (EN 60068-2-6) |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China RoHS | ✔ |
| cRUus certificate | ✔ |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | ✔ |
